شارژرهای فست شارژ (مانند Quick Charge، Power Delivery و غیره) که برای شارژ سریع گوشی‌های هوشمند طراحی شده‌اند، به دلیل اندازه کوچک، قیمت مناسب و توان خروجی بالا (تا ۱۰۰ وات یا بیشتر)، گزینه‌ای محبوب برای استفاده به عنوان منبع تغذیه در پروژه‌های الکترونیکی، DIY و کاربردهای روزمره هستند. این شارژرها معمولاً ولتاژهای قابل تنظیم (5v,9v,12v,20v) و جریان بالا (تا ۳A یا بیشتر) ارائه می‌دهند. اما آیا همیشه ایمن و کارآمد هستند؟ در این مقاله، به بررسی مزایا، معایب، کاربردها و نکات ایمنی می‌پردازیم.

چرا از شارژر موبایل به‌عنوان منبع تغذیه استفاده کنیم؟

  • در دسترس بودن و قیمت پایین.
  • بازده و تنظیم ولتاژ مناسب برای دستگاه‌های 5V/9V/12V.
  • اندازه کوچک و قابلیت حمل.
  • مناسب برای رباتیک سبک، ماژول‌های سنسور و بردهای میکروکنترلری.


محدودیت‌های کلی

  • جریان خروجی محدود: در ولتاژ های بالا نمیتوانید از شارژر ها انتظار جریان زیاد داشته باشید.
  • نویز و ریپل: بسته به کیفیت شارژر، نویز برای ماژول‌های RF یا ADC مشکل‌ساز است (در صورتی که شارژر اورجینال نباشد).
  • ایمنی: محافظت در برابر اتصال کوتاه، دما، و جریان‌های لحظه‌ای باید لحاظ شود.


مزایای کلی

  • دسترس‌پذیری بالا: تقریباً در هر خانه‌ای چند شارژر موبایل وجود دارد.
  • قیمت مناسب: نسبت به آداپتورهای صنعتی ارزان‌تر هستند.
  • ابعاد کوچک و قابل حمل: به راحتی در پروژه‌های قابل حمل استفاده می‌شوند.
  • ایمنی نسبی: وجود مدارهای حفاظتی داخلی باعث افزایش اعتماد به استفاده از آن‌ها می‌شود.

نقش ماژول‌های تریگر هنگام استفاده از شارژر

شارژر های با قابلیت FastCharge دارای پروتکل هایی هستند که در صورت نیاز مصرف کننده میتوانند ولتاژ خروجی را از پیشفرض 5 ولت به 9، 12 و حتی 20 ولت بالا ببرند؛ این ماژول های تریگر در نقش مصرف کننده با شارژر مذاکره میکنند(از طریق پروتکل های استاندارد مانند QC3.0 ، PD ، AFC و...) و ولتاژ مد ظر را از شارژر دریافت میکنند.

یعنی در واقع با این ماژول ها میتوانیم ولتاژ های 5, 9, 12, 15, 20 را از یک شارژر موبایل داشته باشیم!



همچنین بخوانید:


چند نمونه از ماژول های تریگر

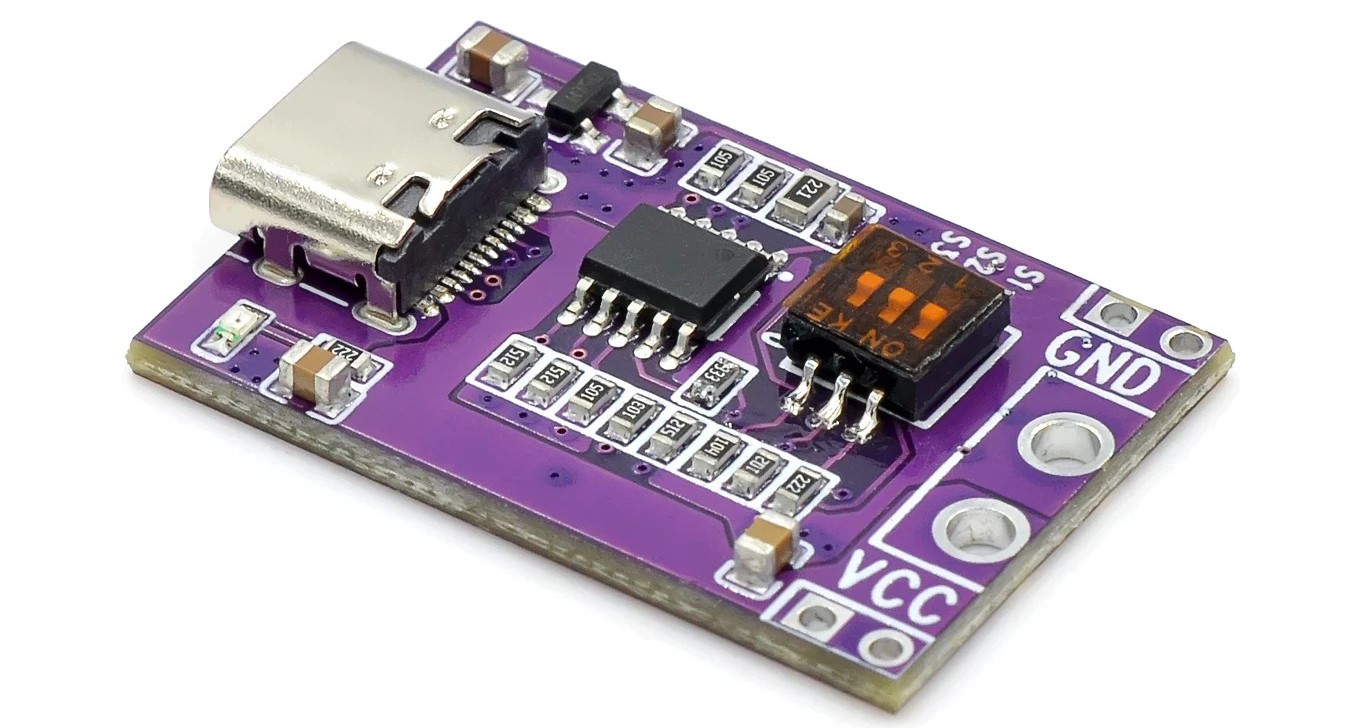

1. تریگر افزاینده ولتاژ 100 وات - پشتیبانی از PD، QC و AFC -

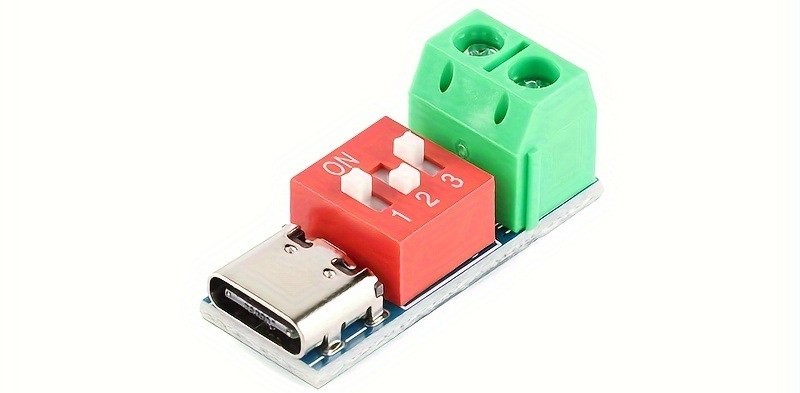

2. ماژول افزاینده ولتاژ شارژرهای سریع 100 وات | ماژول تریگر با تنظیم آسان ولتاژ

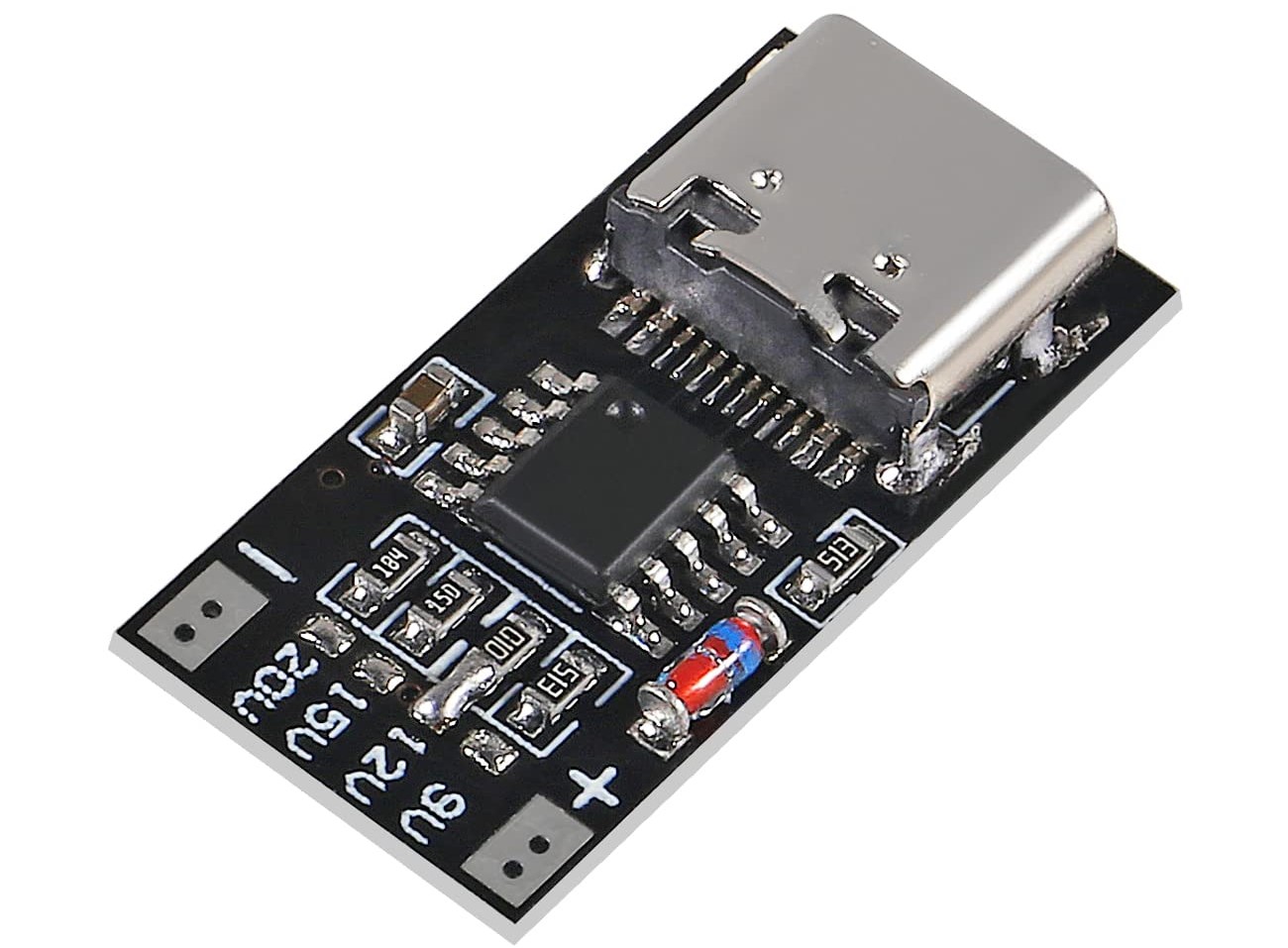

3. ماژول تریگر شارژر های سریع مدل HW398



نکات عملی و توصیه‌ها

  • همیشه شارژر را قبل از اتصال به مدار تست کنید و جریان، ولتاژ و دما را بررسی کنید.
  • از اتصال کوتاه به شدت پرهیز کنید.
  • از ماژول های با کیفیت استفاده کنید.
  • حتماً از کابل با کیفیت استفاده کنید؛ کابل نامناسب باعث محدود شدن جریان می‌شود.


جمع‌بندی نهایی
شارژرهای موبایل منبع تغذیه عملی و اقتصادی برای بسیاری از پروژه‌های الکترونیکی کوچک‌اند؛ با این حال برای استفاده ایمن و پایدار لازم است پروتکل‌های مذاکره، محدوده جریان و ویژگی‌های شارژر را در نظر بگیرید. ماژول‌های تریگر نیز ابزارهای کوچک اما بسیار کارآمدی هستند که با «مذاکره هوشمند» ولتاژهای بالاتر را از شارژرهای سریع فعال می‌کنند. با ترکیب ماژول‌های تریگر مناسب، سوییچ‌های قدرت و مدارهای حفاظتی می‌توانید از شارژر به‌عنوان یک منبع تغذیه قابل‌اطمینان برای پروتوتایپ و کاربردهای سبک استفاده کنید.
