ماژول تریگر به شما این امکان را می‌دهد که از قابلیت‌های شارژ سریع بهره‌مند شوید. در واقع، خروجی شارژرهای فست به‌طور پیش‌فرض روی 5 ولت ثابت تنظیم شده است و یک مدار الکترونیکی در گوشی‌های هوشمند به نام "تریگر" با ارسال اطلاعات پروتکل شارژ سریع به شارژر، ولتاژ مورد نیاز خود را از 3 تا 20 ولت تامین میکند .این ماژول وظیفه مدار تریگر را شبیه‌سازی کرده و به شما این امکان را می‌دهد که ولتاژی که مد نظر دارید را از شارژر فست دریافت کنید. با استفاده از سه دیپ سوئیچ تعبیه شده روی ماژول، به‌راحتی میتوانید ولتاژ خروجی را مطابق با نیاز خود تنظیم کنید، بدون نیاز به لحیم‌کاری.طراحی ارگونومیک و ساده این ماژول، باعث می‌شود که حتی کاربران مبتدی نیز بتوانند به‌راحتی از آن استفاده کنند.با حداکثر جریان خروجی 5A که این جریان بالا امکان شارژ سریع‌تر و مؤثرتر را فراهم میکند.
- ولتاژ ورودی : انواع شارژر های موبایل با قابلیت فست شارژ (مبدل ها، پاوربانک ها، آداپتور ها و...)
- حداکثر جریان خروجی : 5A
- نوع اتصال : USB Type-C
- پروتکل های پشتیبانی شده:
- PD 3.0/2.0 – پشتیبانی از پروتکل Power Delivery برای شارژ سریع و کارآمد.
- PPS – قابلیت تنظیم ولتاژ و جریان برای بهینه‌سازی شارژ.
- QC4 – پشتیبانی از Quick Charge 4 به منظور شارژ سریع و ایمن.
- QC 3.0/2.0 – قابلیت شارژ سریع با استفاده از پروتکل Quick Charge.
- FCP – Fast Charging Protocol برای شارژ سریع‌تر.
- AFC – Adaptive Fast Charging برای تطبیق خودکار با نیازهای شارژ.
- دمای کارکرد: 80 الی 40- درجه سانتیگراد
- ابعاد : 25mm*11mm میلیمتر
- وزن : 3.5 گرم
- 1. The PD decoy supports PD3.0/2.0, BC1.2 and other boost fast charging protocols,
- supports up to 10ow power, and provides functions such as over-temperature and over
- voltage protection.
- 2. The voltage can be adjusted by the dial switch, and the output voltage is up to 20V.
- 3. Support PD3.0/2.0, BC1.2 and other fast charging protocols
- 4. Support USB Type-C PD, support positive and negative insertion detection and automatic switching
- Parameters:
- Input voltage: support 4V to 22V
- Output voltage: up to 20V
- Interface: Support USB Type-C PD
- Power: up to 100W
- Product size: 11*25.7mm
راه اندازی این ماژول بسیار ساده بوده و نیاز به هیچگونه لحیم کاری و استفاده از هویه ندارید. با متصل کردن یه شارژر فست شارژ یا مبدل هایی که از پروتکل های شارژ سریع پشتیبانی میکنند، میتوانید ولتاژ دلخاه خود را با تنظیم دیپ سوئیچ ها از ترمینال خروجی دریافت کنید.

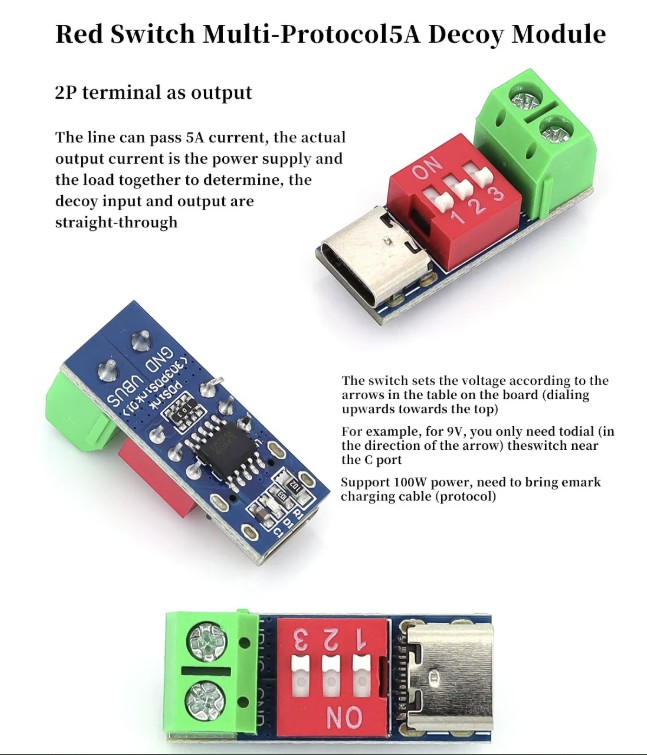

در شکل زیر نحوه تنظیم دیپ سوئیچ ها برای ولتاژ های مختلف مشاهده میکنید.
- منبع تغذیه: با استفاده از این ماژول و تنها یک شارژر فست شارژ میتوانید یک منبع تغذیه قابل تنظیم جیبی بسازید!
- پروژه‌های DIY: افرادی که در حوزه الکترونیک فعالیت میکنند می‌توانند این ماژول را در پروژه‌های خود برای افزودن قابلیت شارژ سریع استفاده کنند.
- توسعه‌دهندگان سخت‌افزار: این ماژول می‌تواند به عنوان ابزاری برای تست و توسعه محصولات جدید استفاده شود.
- شارژ دستگاه‌های قابل حمل: هر دستگاهی که نیاز به شارژ سریع دارد و از USB-C پشتیبانی میکند، می‌تواند از این ماژول بهره‌مند شود.
- پروژه‌های الکترونیکی: مناسب برای طراحان و سازندگان الکترونیک که به دنبال بهبود عملکرد پروژه‌های خود هستند.
- شارژرهای سریع: این ماژول می‌تواند به‌عنوان یک مؤلفه در شارژرهای سریع برای باتری‌های لیتیومی و سایر باتری‌ها مورد استفاده قرار گیرد.
- برنامه‌های تحقیقاتی و توسعه: ایده‌آل برای آزمایشگاه‌ها و برنامه‌های تحقیقاتی که نیاز به کنترل دقیق ولتاژ دارند.
