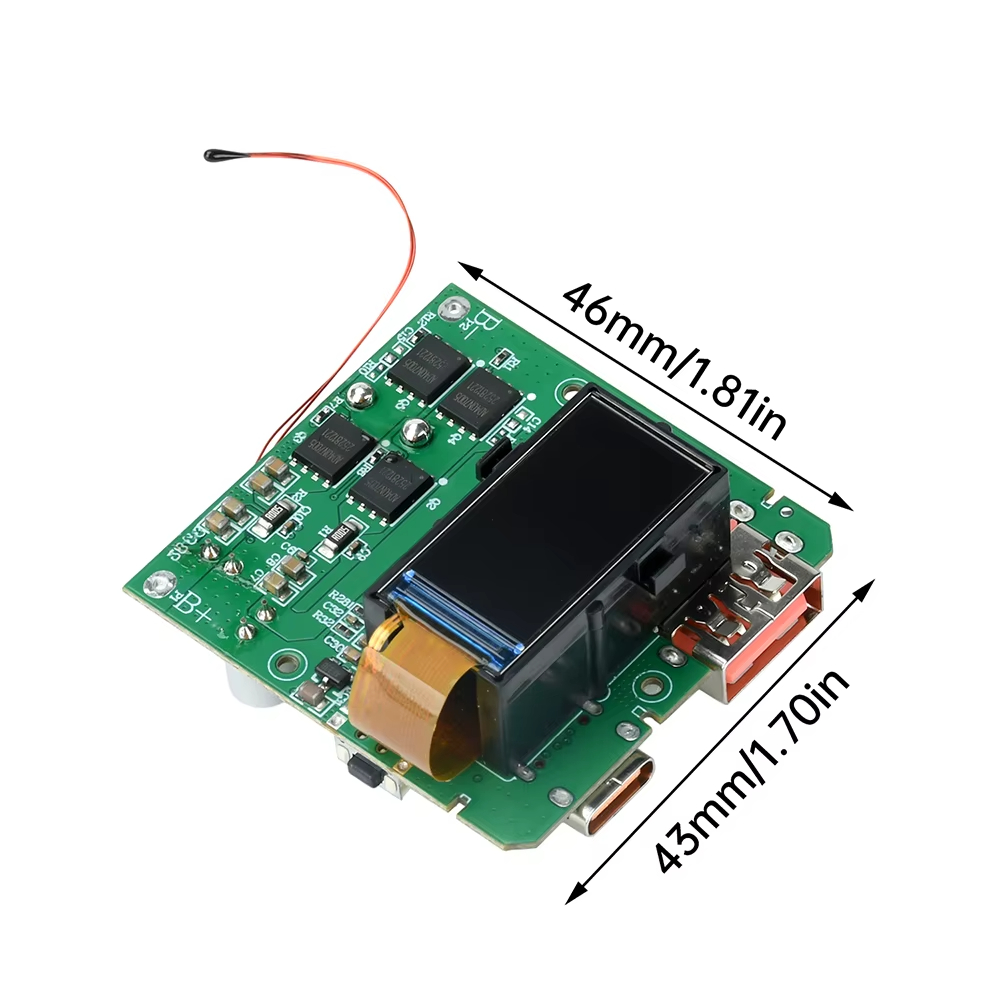

ماژول پاوربانک دوطرفه فست‌شارژ PD100W با نمایشگر رنگی TFT، قابلیت Self-Learning یادگیری هوشمند ظرفیت

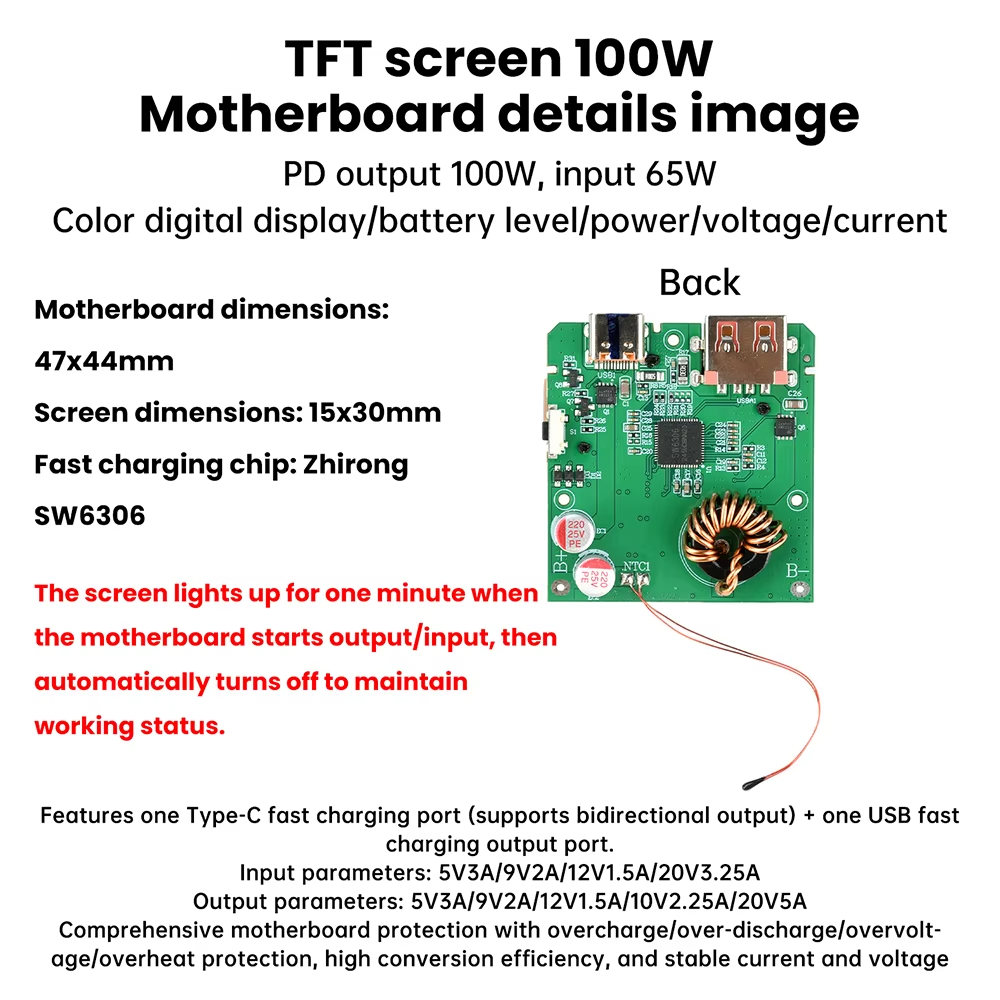

مشخصات :

• توان خروجی PD: حداکثر ۱۰۰ وات
• توان ورودی: حداکثر ۶۵ وات
• مشخصات ورودی: 5V3A/9V2A/12V1.5A/20V3.25A
• مشخصات خروجی:  5V3A/9V2A/12V1.5A/10V2.25A/20V5A
• یک درگاه USB با پشتیبانی از شارژ سریع
• یک درگاه USB Type-C با قابلیت شارژ دوطرفه
• نوع نمایشگر: نمایشگر رنگی TFT
• اندازه نمایشگر: ۰٫۹۶ اینچ
• اطلاعات قابل نمایش: میزان شارژ باتری، توان، ولتاژ و جریان
• پروتکل‌های شارژ سریع: PD، QC، FCP، SCP و پروتکل‌های مشابه
• نوع باتری سازگار: باتری لیتیومی چهارتایی 4S، متصل‌شده به‌صورت سری
• باتری غیرقابل استفاده: باتری لیتیوم‌آهن‌فسفات یا LiFePO4

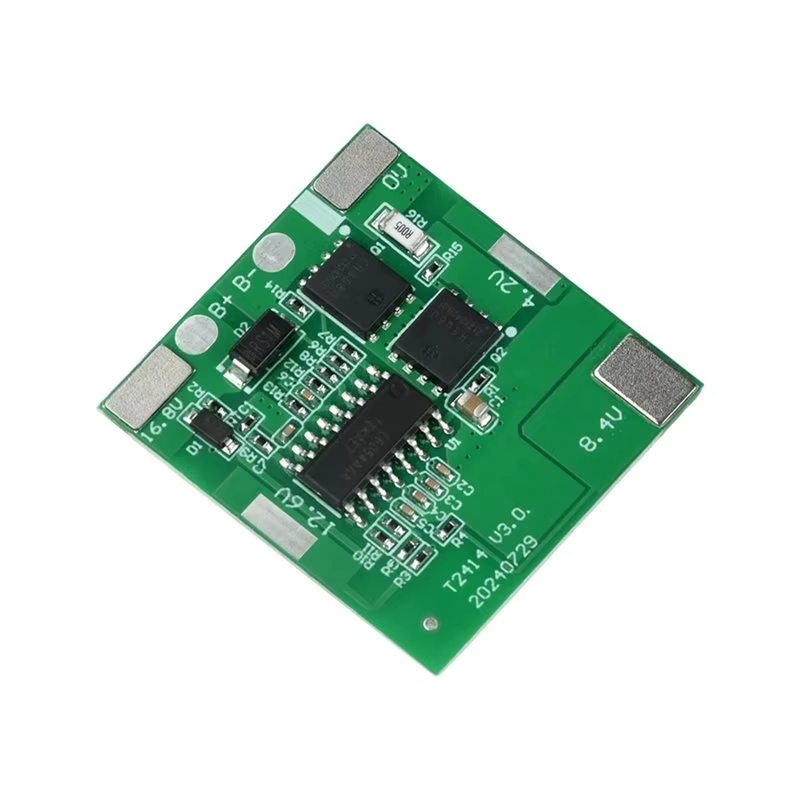

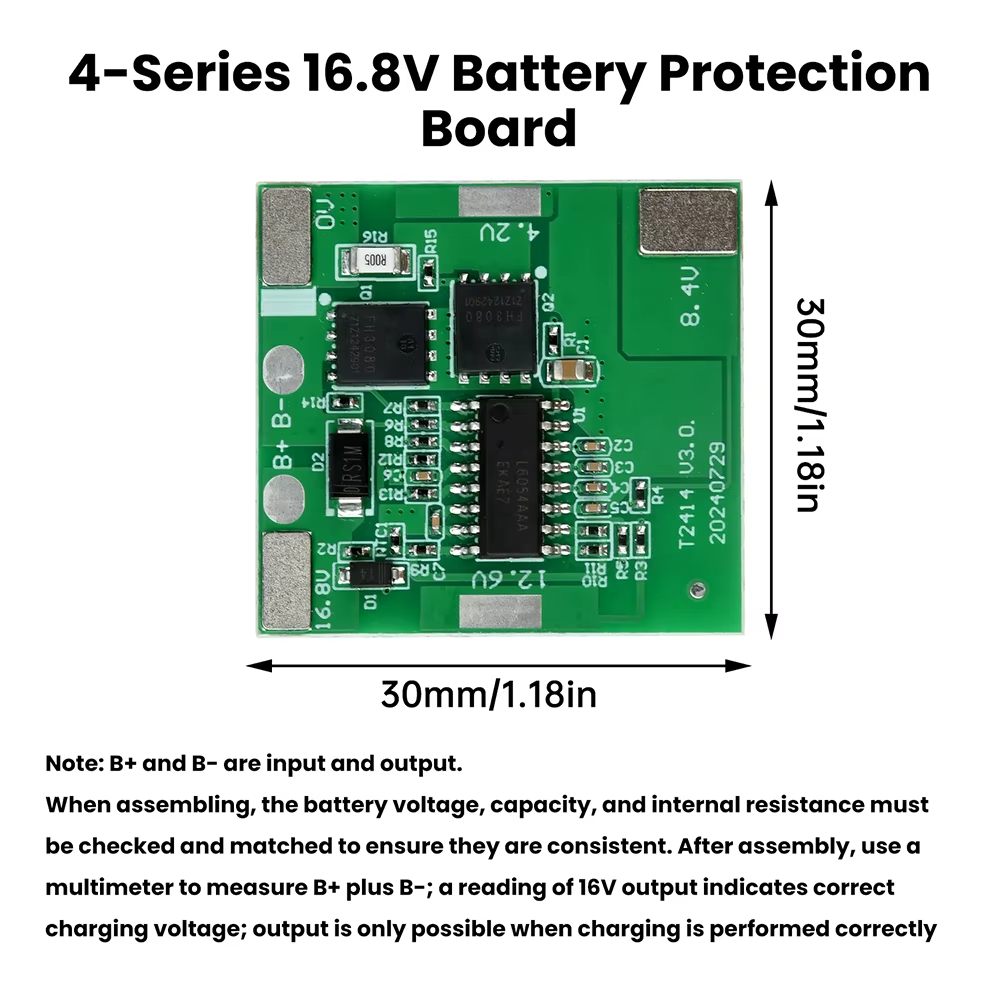

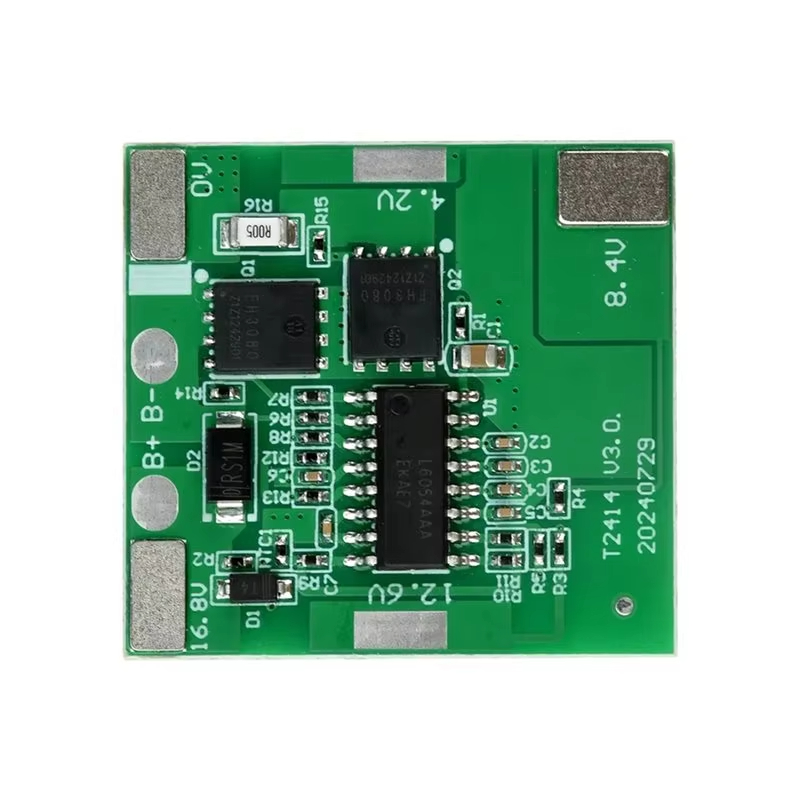

• دارای ماژول مخافظ شارژ 15 آمپری اختصاصی
• ظرفیت تا 150000 هزار میلی آمپر

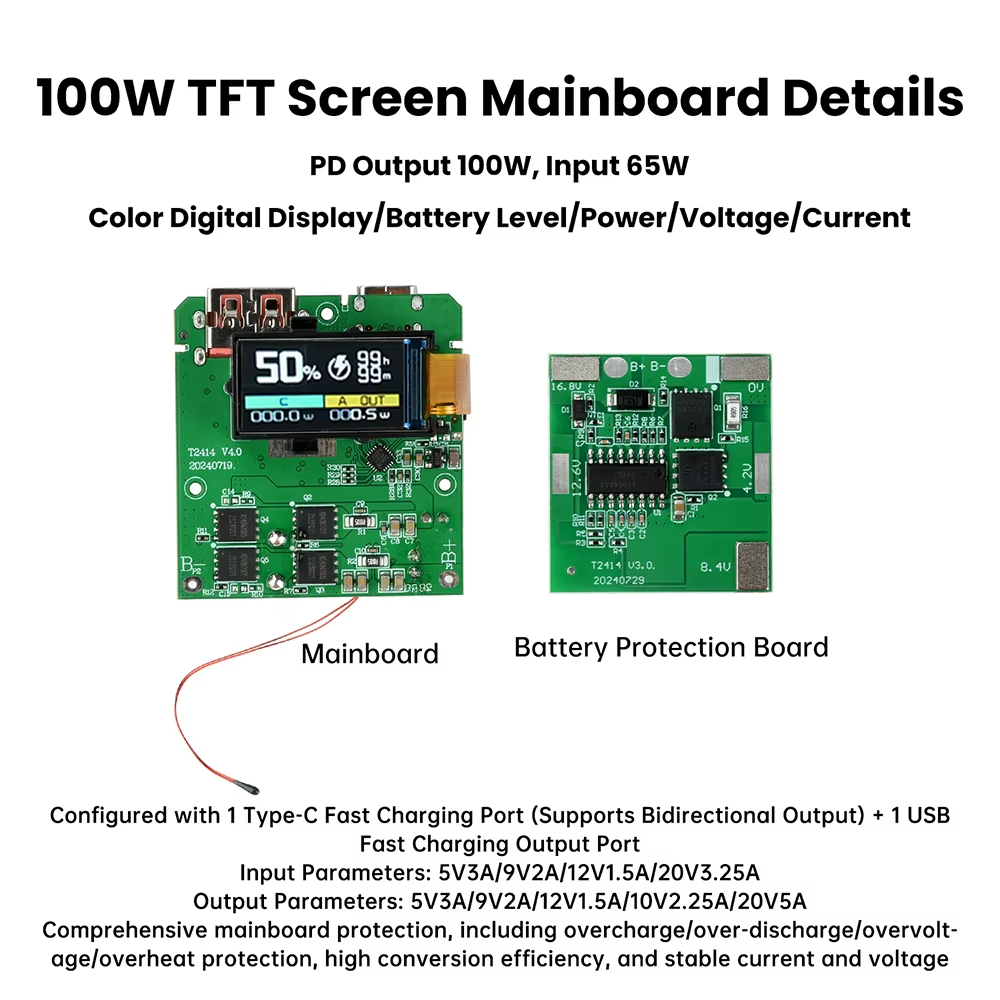

ماژول پاوربانک PD100W یک برد بسیار حرفه‌ای برای ساخت پاوربانک پرقدرت، منبع تغذیه قابل‌حمل و پروژه‌های الکترونیکی DIY است. این ماژول از شارژ سریع USB Power Delivery با توان خروجی حداکثر ۱۰۰ وات پشتیبانی می‌کند و می‌تواند برای شارژ گوشی، تبلت، لپ‌تاپ‌های سازگار، دوربین، تجهیزات الکترونیکی و سایر دستگاه‌های مجهز به USB استفاده شود.

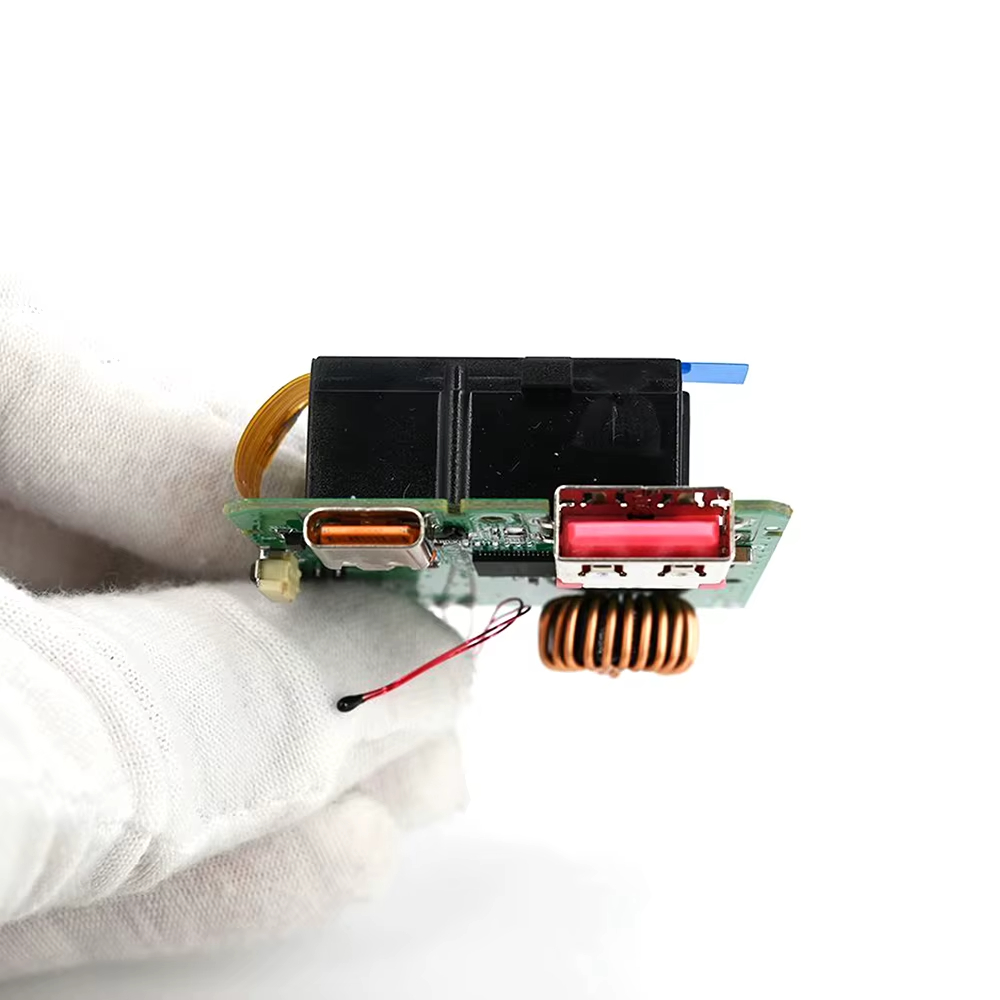

این برد به یک درگاه USB Type-C دوطرفه و یک خروجی USB شارژ سریع مجهز شده است. درگاه Type-C می‌تواند برای شارژ باتری و همچنین تأمین توان خروجی استفاده شود. نمایشگر رنگی TFT نیز میزان شارژ باتری، ولتاژ، جریان و توان را به‌صورت لحظه‌ای نشان می‌دهد تا کاربر در هر زمان از وضعیت پاوربانک مطلع باشد.

قابلیت یادگیری هوشمند ظرفیت باتری

یکی از ویژگی‌های مهم این ماژول، قابلیت یادگیری هوشمند ظرفیت باتری یا Self-Learning است. این قابلیت به برد کمک می‌کند ظرفیت واقعی باتری متصل‌شده را به‌مرور شناسایی کرده و نمایش درصد شارژ را دقیق‌تر تنظیم کند.

در اولین استفاده، ممکن است درصد نمایش‌داده‌شده با ظرفیت واقعی باتری کاملاً مطابقت نداشته باشد. برای مثال، ممکن است باتری پس از اتصال، خیلی سریع از ۱۰۰ درصد به ۸۰ درصد برسد یا برای مدت طولانی روی یک مقدار ثابت باقی بماند. این موضوع معمولاً به این دلیل است که برد هنوز اطلاعات کافی درباره ظرفیت واقعی، میزان تخلیه و رفتار باتری در اختیار ندارد.با انجام چند چرخه شارژ و دشارژ، ماژول اطلاعات بیشتری جمع‌آوری می‌کند. در این فرآیند، برد میزان انرژی واردشده به باتری، انرژی خارج‌شده، جریان مصرفی و رفتار ولتاژ را بررسی می‌کند. سپس با استفاده از این داده‌ها، مقدار نمایش‌داده‌شده برای درصد شارژ را اصلاح می‌کند.

به زبان ساده، این قابلیت باعث می‌شود نشانگر باتری فقط بر اساس یک اندازه‌گیری لحظه‌ای ولتاژ کار نکند، بلکه عملکرد واقعی باتری را نیز در نظر بگیرد. البته منظور از «یادگیری هوشمند» هوش مصنوعی یا اتصال به اینترنت نیست؛ این اصطلاح به فرآیند داخلی ماژول برای تنظیم و دقیق‌ترکردن نمایش میزان شارژ اشاره دارد.

عملکرد یادگیری ظرفیت چگونه است؟

برای فعال‌شدن عملکرد دقیق‌تر نشانگر، بهتر است مراحل زیر انجام شود:

1. باتری را با رعایت قطب مثبت و منفی به برد متصل کنید.
2. باتری را تا سطح شارژ مناسب و مجاز شارژ کنید.
3. از پاوربانک برای تأمین انرژی یک دستگاه استفاده کنید تا باتری به‌صورت کنترل‌شده تخلیه شود.
4. این روند را چند مرتبه تکرار کنید تا ماژول اطلاعات کافی درباره ظرفیت باتری به دست آورد.
5. پس از چند چرخه (حداقل 3 چرخه )، نمایش درصد شارژ معمولاً پایدارتر و به ظرفیت واقعی نمایش خواهد داد .

تعداد چرخه‌های موردنیاز به ظرفیت باتری، وضعیت سلامت سلول، جریان شارژ و میزان تخلیه بستگی دارد. باتری سالم و باکیفیت معمولاً نتیجه قابل‌اعتماد‌تری ایجاد می‌کند.

سازگاری و پروتکل‌های شارژ سریع

این ماژول از پروتکل‌های رایج شارژ سریع مانند PD، QC، FCP و SCP پشتیبانی می‌کند. به همین دلیل، برای استفاده با بسیاری از گوشی‌های هوشمند، تبلت‌ها و تجهیزات دیجیتال مناسب است.

توان خروجی اعلام‌شده ماژول حداکثر ۱۰۰ وات است، درحالی‌که توان ورودی آن حداکثر ۶۵ وات اعلام شده است. رسیدن به توان واقعی به نوع باتری، کیفیت سیم‌کشی، مدار محافظ، دمای کاری، کابل و دستگاه متصل نیز بستگی دارد.

حفاظت و نکات نصب

این برد به چند مدار حفاظتی مجهز است و از باتری در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و افزایش دما محافظت می‌کند. بااین‌حال، رعایت اصول نصب همچنان ضروری است و مدار محافظ جایگزین اتصال صحیح یا استفاده از باتری سالم نمی‌شود.

ماژول باید با باتری لیتیومی چهارتایی مناسب و مطابق ساختار 4S استفاده شود. باتری‌های لیتیوم‌آهن‌فسفات یا LiFePO4 برای این مدل مناسب نیستند. قطب مثبت باتری باید به محل B+ و قطب منفی به محل B- متصل شود؛ اتصال معکوس می‌تواند باعث سوختن برد و آسیب‌دیدن آی‌سی شود.

هنگام مونتاژ، سیم‌های باتری را به‌صورت محکم لحیم و قسمت‌های بدون عایق را کاملاً پوشش دهید. برای جریان‌های بالا از سیم و اتصالات مناسب استفاده کنید و از اتصال موقت با گیره، سیم‌های نازک یا پیچاندن ساده سیم‌ها خودداری کنید. ⚠️

کاربردها:

• ساخت پاوربانک PD100W برای شارژ سریع.
• ساخت منبع تغذیه قابل‌حمل برای لپ‌تاپ و تجهیزات دیجیتال با تریگر ها
• استفاده در پروژه‌های DIY و نمونه‌سازی الکترونیکی.
• ساخت پاوربانک سفارشی  خرفه ای با نمایشگر رنگی.
• تأمین انرژی گوشی، تبلت، دوربین و تجهیزات USB.
• استفاده در پروژه‌های رباتیک و تجهیزات قابل‌حمل.
• ساخت سیستم‌های برق اضطراری تا 100 وات .
• استفاده در پروژه‌های آموزشی و آزمایشگاهی.

نکته درباره خاموش‌شدن نمایشگر

هنگامی که برد وارد حالت شارژ یا دشارژ می‌شود، نمایشگر به‌طور خودکار برای مدت حدود یک دقیقه روشن می‌ماند. پس از آن، نمایشگر خاموش می‌شود تا در مصرف انرژی صرفه‌جویی شود، اما عملکرد داخلی برد ادامه پیدا می‌کند.

خاموش‌شدن صفحه‌نمایش به معنی قطع‌شدن شارژ یا توقف عملکرد پاوربانک نیست. این ویژگی برای کاهش مصرف انرژی نمایشگر و افزایش بازده کلی دستگاه طراحی شده است.

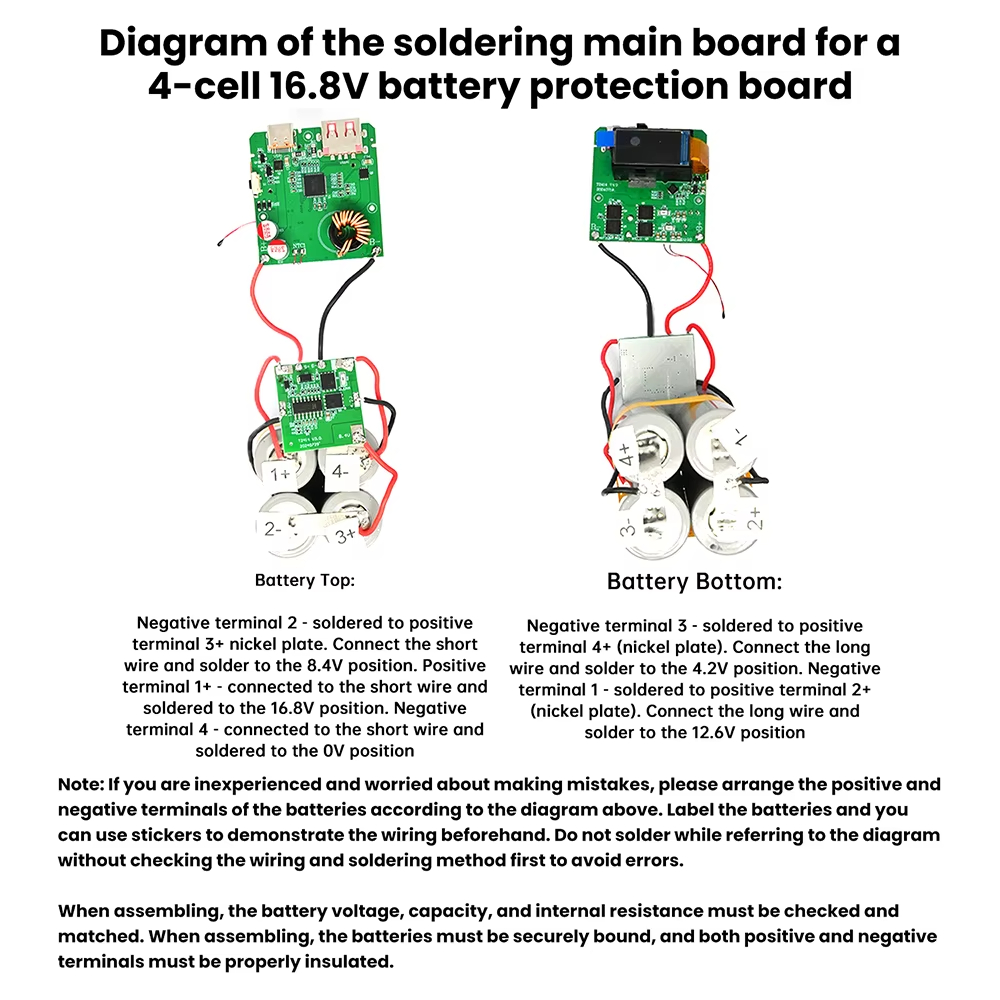

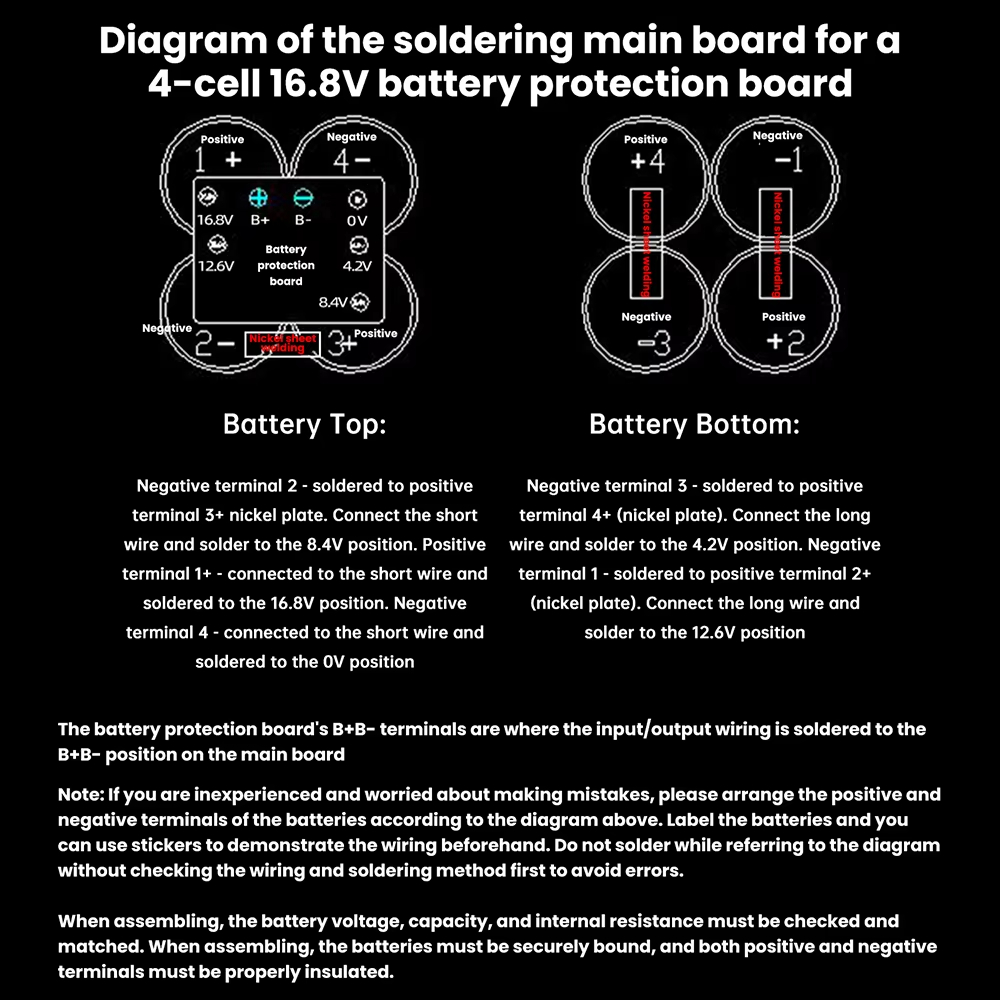

این قسمت را نباید صرفاً از روی عکس و بدون اندازه‌گیری لحیم کنید. خود سازنده هم در تصویر تأکید کرده که قبل از لحیم‌کاری باید اتصالات بررسی شوند.

به‌خصوص چون این پک در حالت شارژ کامل 16.8 ولت دارد، اتصال اشتباه می‌تواند هم BMS و هم ماژول اصلی پاوربانک را خراب کند.

همچنین چهار سلول باید از نظر ظرفیت، ولتاژ اولیه و مقاومت داخلی تا حد امکان با هم مچ باشند؛ یعنی مثلاً چهار سلول کاملاً متفاوت را کنار هم قرار ندهید.

سایر مطالب مرتبط :

• راهنمای خرید کابل‌ها و کانکتورهای USB-C
• تفاوت ظرفیت اسمی و ظرفیت واقعی پاوربانک؛ آنچه قبل از خرید باید بدانید
• تفاوت پاوربانک فست شارژ و معمولی
• استفاده از شارژر موبایل های هوشمند به عنوان منبع تغذیه
• چطور ظرفیت واقعی پاوربانک را اندازه بگیریم؟ _اندازه گیری با تستر USB
• پروتکل‌های QC2.0، QC3.0 ، +QC3.0 و USB‑PDچیست و فهرستی از گوشی‌هایی که معمولاً از این پروتکل‌ها پشتیبانی می‌کنند
• ماژول شارژ سریع USB PD چیست؟
• باتری لیتیومی استوک چیست؟ راهنمای خرید باتری لیتیومی استوک
• چگونگی چینش سلول‌ها به صورت سری و موازی؛ محاسبه ولتاژ، ظرفیت و نمودارهای علمی تخصصی تعریف چینش سری و موازی
• بررسی تخصصی کدهای INR و ICR در باتری‌های 18650 لیتیومی
•
• PD 100W Fast Charging Module 4S Battery Protection Board TFT Color Screen Digital Display Power Bank Portable Power Supply DIY
• Product Features:
• 1. Support PD100W high-power fast charging, efficient and fast charging, meeting the needs of various devices
• 2. Equipped with TFT color screen, real-time display of battery level, voltage, and current, with clear status at a glance
• 3. Compatible with multiple mainstream fast charging protocols such as PD/QC, widely adaptable to various smart devices
• 4. Built in multiple safety protections, automatic protection against overcharging, overdischarging, overvoltage, and overheating provides peace of mind
• 5. High conversion rate design, low energy loss, stable output current and voltage without damaging the equipment

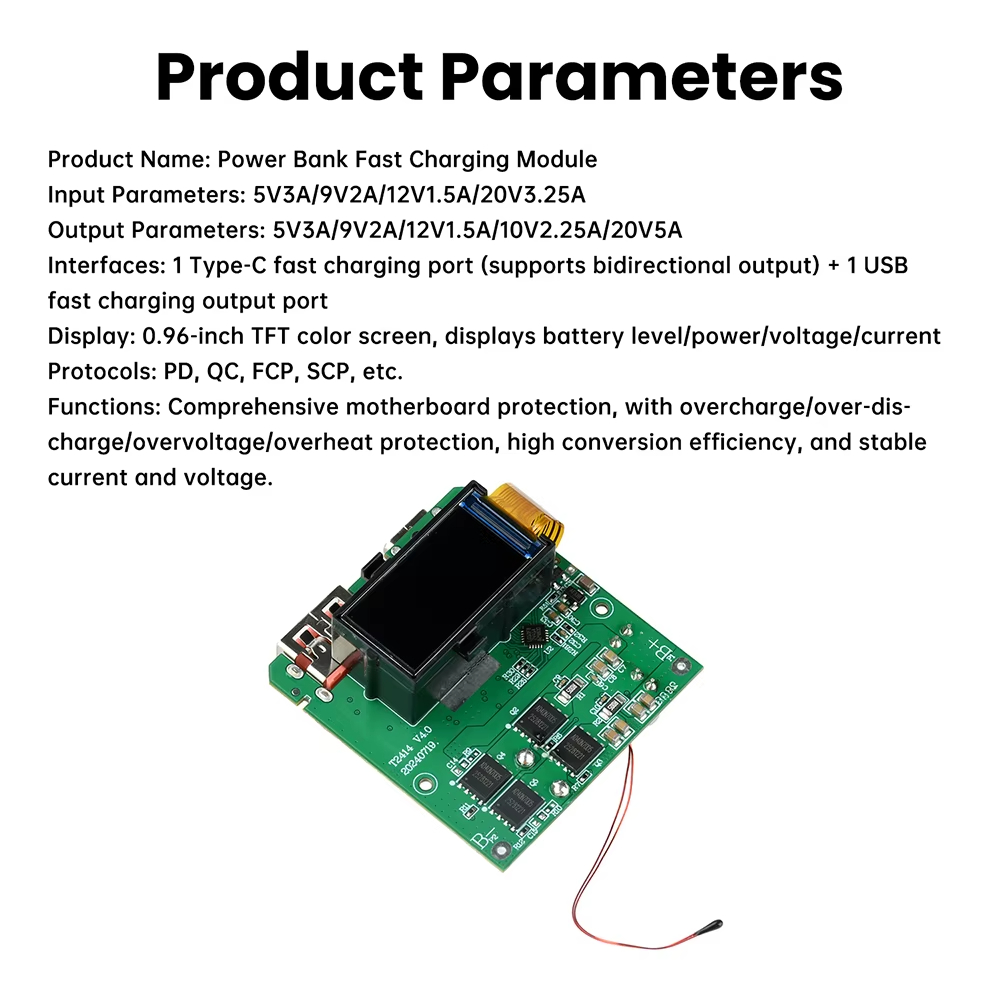

• Product Parameters:
• Product Name: Mobile Power Fast Charging Module
• Input parameters: 5V3A/9V2A/12V1.5A/20V3.25A
• Output parameters: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A
• Interface: Configure 1 Type-C fast charging port (supporting bidirectional output)+1 USB fast charging output port
• Display screen: 0.96-inch TFT color screen, displaying battery level/power/voltage/current
• Protocol: PD \ QC \ FCP \ SCP, etc
• Function: The motherboard has complete protection, including multiple protections such as overcharge/overdischarge/overvoltage/overheating, high conversion rate, and stable current and voltage

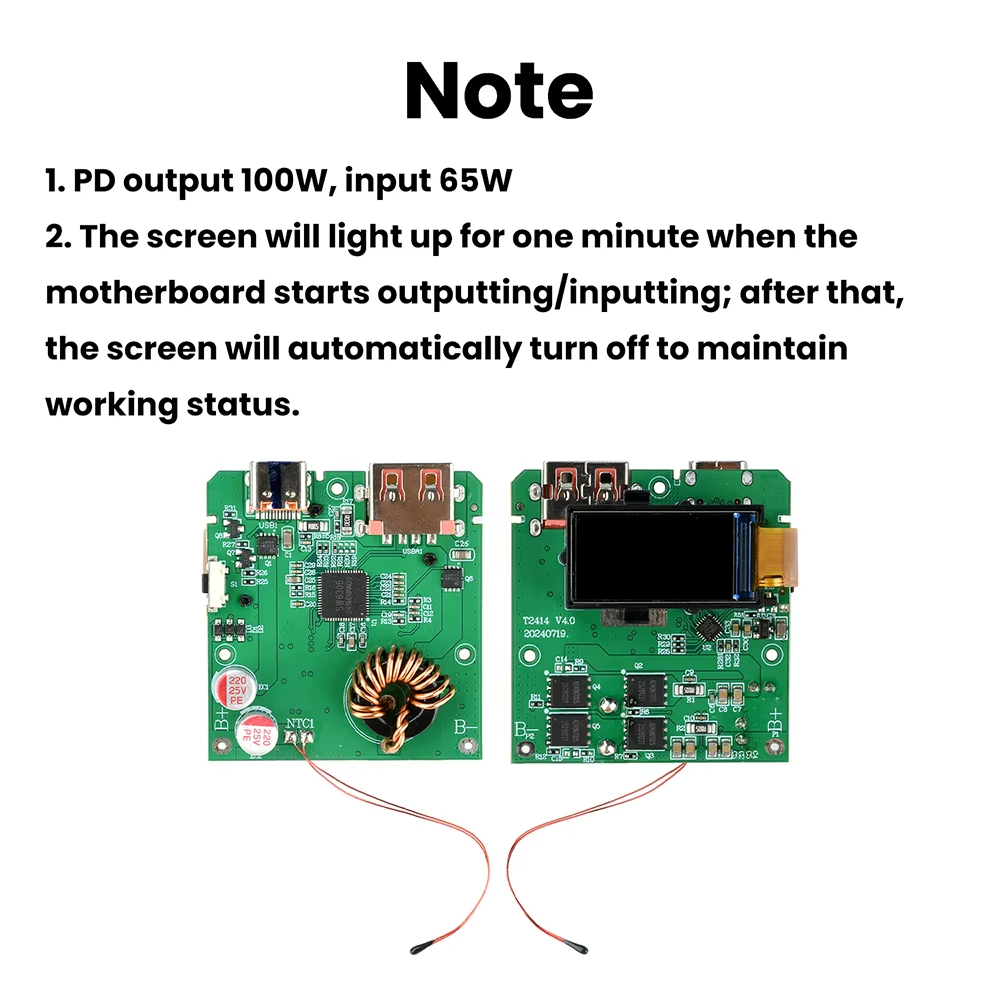

• Note:
• 1. PD output 100W, input 65W
• 2. When the motherboard starts the output/input, the screen will light up for one minute and then automatically turn off to maintain the working state

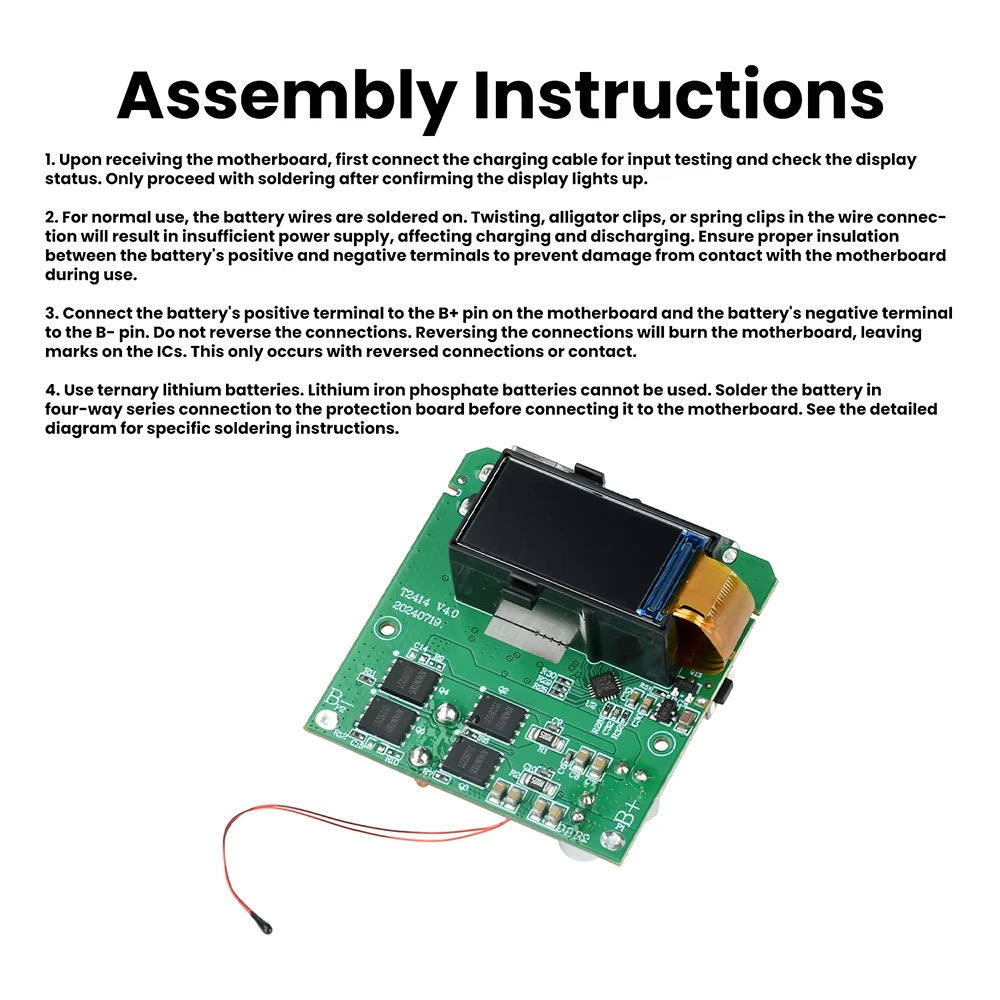

• Assembly instructions:
• 1. The motherboard has been received. First, connect the charging wire for input testing, check the status of the display screen, confirm that the display screen can light up, and then proceed with soldering.
• 2. In normal use, the battery wires are welded together, and methods such as wire twisting, alligator clips, and spring boxes can lead to insufficient power supply and affect charging and discharging. The positive and negative terminals of the battery need to be insulated and protected to avoid damage caused by contact with the motherboard during use.
• 3. Connect the B+position of the motherboard to the positive pole of the battery and the B - position to the negative pole of the battery. Do not connect them in reverse, as it will burn the motherboard and leave marks on the burned IC. This situation can only occur if they are connected in reverse or touched
• 4. To connect the battery, a ternary lithium battery should be used, and a lithium iron phosphate battery cannot be used. The battery should be welded in series to the protective board before connecting to the main board. The specific welding method can be seen in the detailed diagram.
•

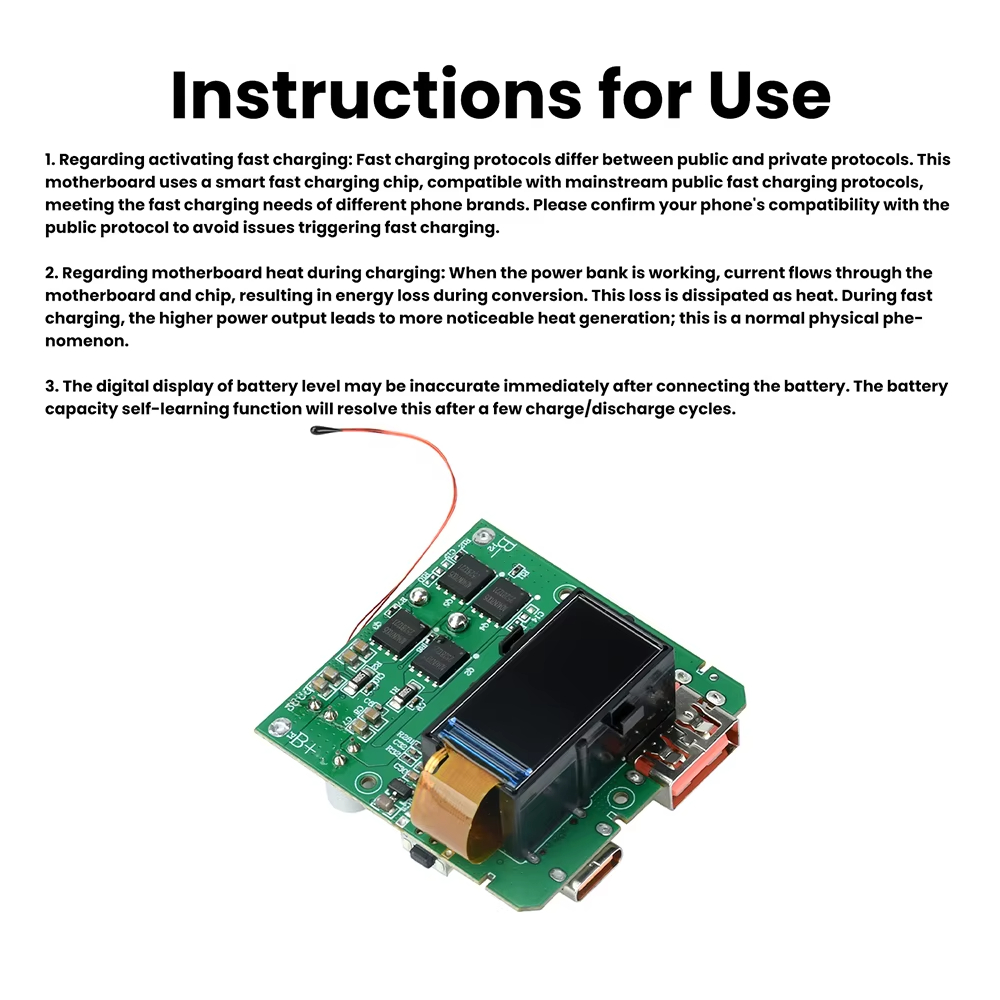

• Instructions for Use:
• 1. Regarding the issue of activating mobile fast charging, there is a distinction between public and private protocols for mobile fast charging. The motherboard uses an intelligent fast charging chip that is compatible with mainstream public fast charging protocols in the market and can meet the fast charging needs of different brands of phones. Please confirm whether your phone is compatible with public protocols to avoid triggering fast charging.
• Regarding the issue of motherboard heating during charging, when the power bank is in operation, the current passes through the motherboard and chip, resulting in energy conversion loss. This loss is dissipated in the form of heat, and during fast charging, the power is higher and the heating is more pronounced. This is a normal physical phenomenon.
• 3. When the battery is just connected, the digital display of the power level may not be accurate. The power meter supports battery capacity self-learning function and will function normally after a few cycles of charging and
• discharging.

۱. ماژول پاوربانک PD100W چیست؟

ماژول پاوربانک PD100W در واقع برد اصلی یک پاوربانک حرفه‌ای است. این برد به‌تنهایی باتری نیست؛ بلکه باتری‌های لیتیومی را مدیریت می‌کند و انرژی ذخیره‌شده در آن‌ها را به ولتاژ و جریان مناسب برای دستگاه‌های مختلف تبدیل می‌کند.

این ماژول می‌تواند باتری را شارژ کند، انرژی باتری را به خروجی USB منتقل کند و اطلاعات عملکرد پاوربانک را روی نمایشگر نشان دهد. به همین دلیل برای ساخت پاوربانک سفارشی، منبع تغذیه قابل‌حمل و پروژه‌های الکترونیکی کاربرد دارد.

اگر بخواهیم ساده بگوییم، باتری انرژی را ذخیره می‌کند و ماژول وظیفه کنترل، تبدیل، نمایش و محافظت از این انرژی را بر عهده دارد.

۲. توان ۱۰۰ وات در این ماژول یعنی چه؟

توان ۱۰۰ وات، حداکثر توان خروجی اعلام‌شده برای شارژ دستگاه‌های سازگار است. برای درک بهتر، اگر ماژول بتواند در خروجی ۲۰ ولت و ۵ آمپر کار کند، توان خروجی از رابطه زیر به دست می‌آید:

توان = ولتاژ× جریان

بنابراین:

۲۰×۵=۱۰۰ وات

این عدد به این معنی نیست که ماژول در تمام شرایط و برای همه دستگاه‌ها همیشه ۱۰۰ وات خروجی می‌دهد. توان واقعی به عواملی مانند نوع باتری، مدار محافظ، سیم‌کشی، کابل، دمای برد و نیاز دستگاه متصل بستگی دارد.

همچنین توان ورودی این مدل حداکثر ۶۵ وات اعلام شده است. بنابراین برای استفاده از توان‌های بالا، باتری‌ها باید توان کافی داشته باشند و اتصالات نیز برای عبور جریان بالا مناسب باشند.

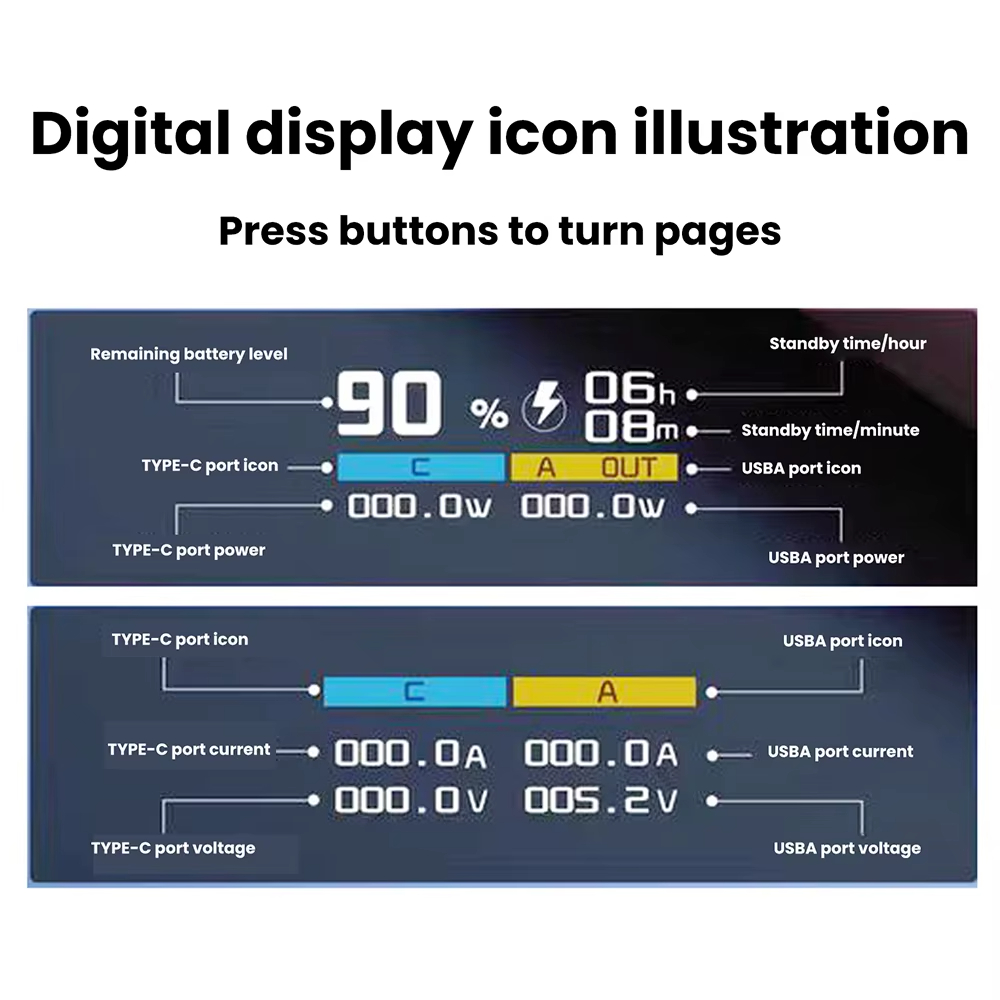

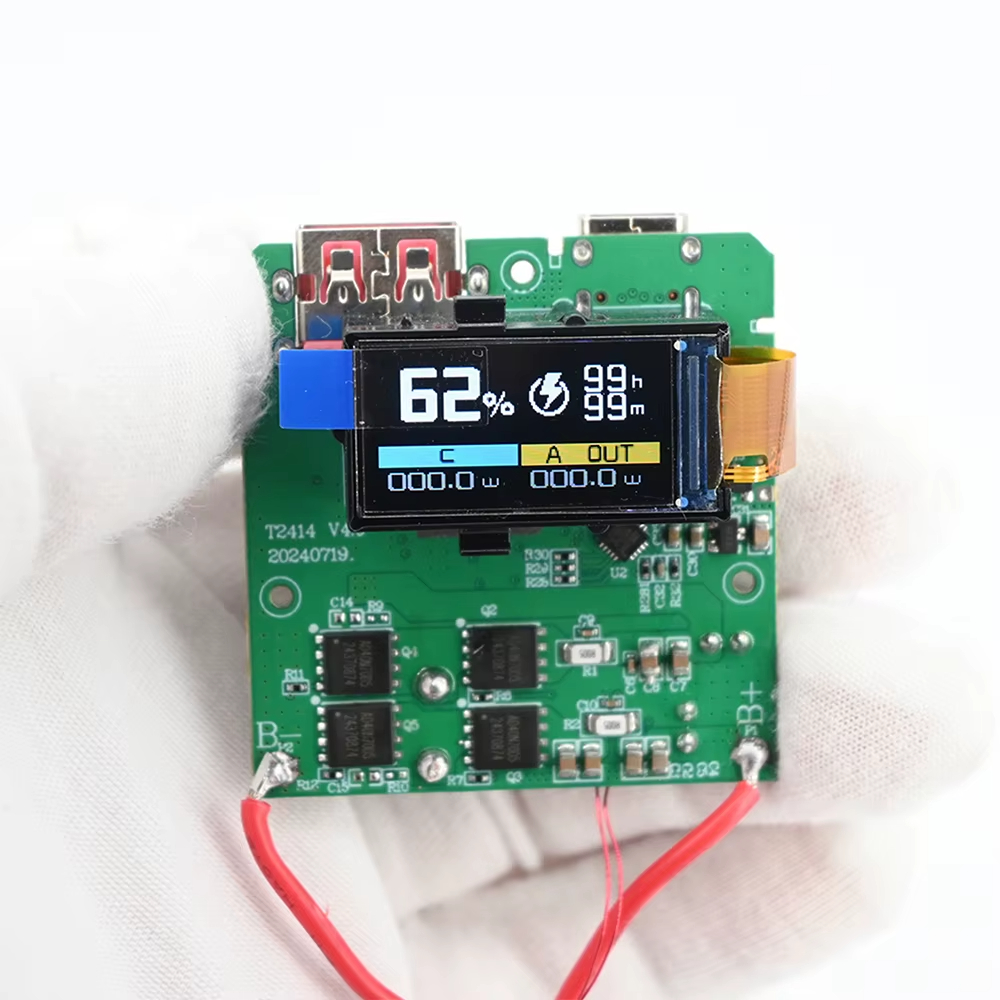

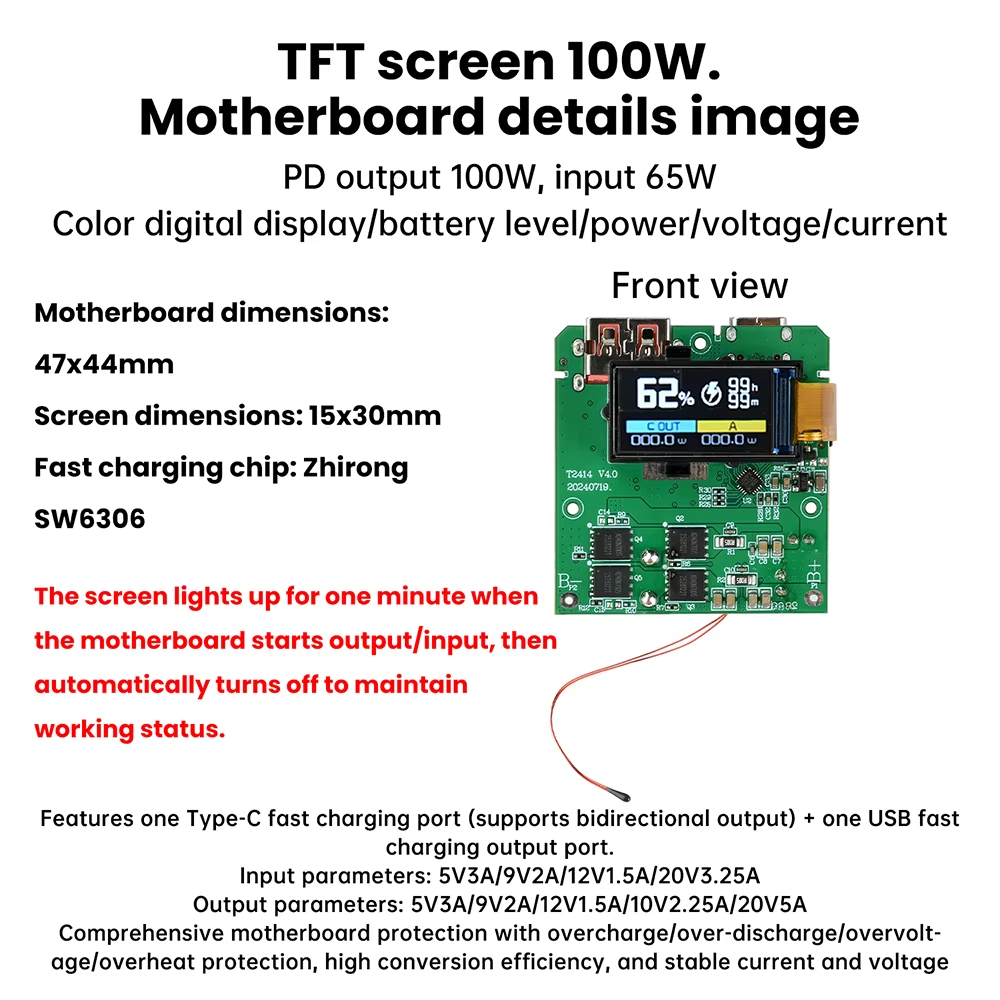

۳. نمایشگر رنگی TFT چه اطلاعاتی را نشان می‌دهد؟

نمایشگر رنگی TFT با اندازه ۰٫۹۶ اینچ، وضعیت عملکرد ماژول را به‌صورت دیجیتال نشان می‌دهد. اطلاعات قابل نمایش شامل موارد زیر است:

• درصد یا سطح شارژ باتری.
• ولتاژ باتری یا مسیر ورودی و خروجی.
• جریان شارژ یا جریان مصرفی خروجی.
• توان در حال انتقال.
• وضعیت شارژشدن باتری.
• وضعیت فعال‌بودن خروجی.
• اطلاعات مربوط به ورودی و خروجی در حالت‌های مختلف کاری.

نمایشگر زمانی مفیدتر می‌شود که بخواهید بدانید دستگاه شما واقعاً با چه ولتاژ و جریانی شارژ می‌شود. برای مثال، ممکن است یک گوشی به‌جای ۲۰ ولت و ۵ آمپر، فقط ۹ ولت و ۲ آمپر دریافت کند؛ زیرا دستگاه مقصد به توان ۱۸ وات نیاز دارد یا از پروتکل ۱۰۰ وات پشتیبانی نمی‌کند.

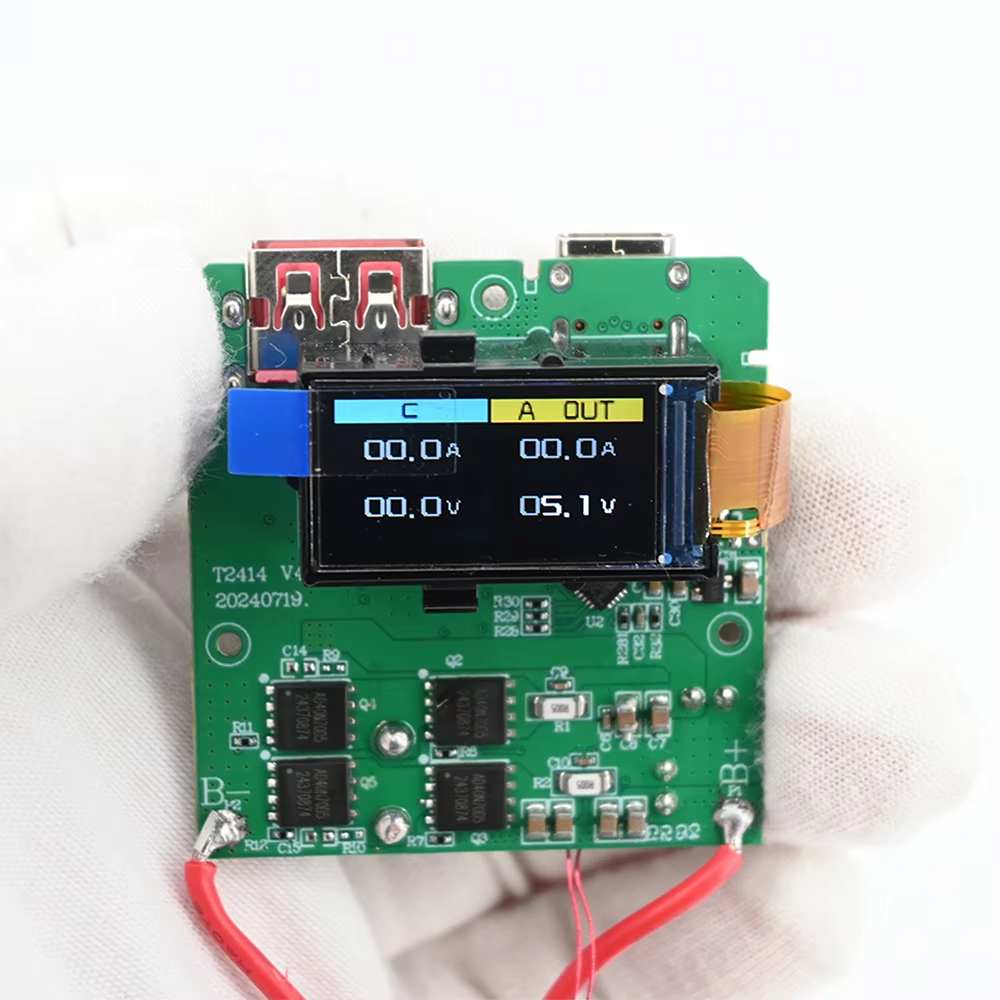

۴. آیا نمایشگر ولتاژ و آمپر ورودی و خروجی را نشان می‌دهد؟

این ماژول برای نمایش پارامترهای اصلی شارژ و دشارژ طراحی شده و می‌تواند اطلاعاتی مانند ولتاژ، جریان و توان را نمایش دهد. در حالت ورودی، اطلاعات مربوط به انرژی واردشده از درگاه شارژ نمایش داده می‌شود و در حالت خروجی، مقدار انرژی ارسال‌شده به دستگاه متصل قابل مشاهده است.

البته نحوه نمایش این اطلاعات ممکن است به نسخه برد و نرم‌افزار داخلی آن بستگی داشته باشد. در بعضی نسخه‌ها اطلاعات ورودی و خروجی در صفحه‌های جداگانه نمایش داده می‌شوند و در برخی مدل‌ها با تغییر وضعیت یا اتصال دستگاه، مقدار مرتبط روی صفحه ظاهر می‌شود.

یک سناریوی واقعی

فرض کنید پاوربانک را با یک شارژر ۲۰ ولت به درگاه Type-C متصل کرده‌اید. نمایشگر ممکن است مقدار ورودی مانند ۲۰ ولت و جریان مشخص را نشان دهد. حالا اگر یک لپ‌تاپ را به خروجی متصل کنید، صفحه نمایش مقدار خروجی مانند ۲۰ ولت و جریان مصرفی لپ‌تاپ را نمایش می‌دهد.

اگر لپ‌تاپ در آن لحظه فقط ۳ آمپر جریان بگیرد، توان مصرفی تقریباً برابر است با:

۲۰×۳=۶۰وات۲۰ \times ۳ = ۶۰ وات۲۰×۳=۶۰وات

در این حالت، نمایشگر به شما کمک می‌کند بفهمید لپ‌تاپ واقعاً با حدود ۶۰ وات شارژ می‌شود، نه با حداکثر توان ۱۰۰ وات. این اطلاعات برای تشخیص کابل نامناسب، شارژر ضعیف یا ناسازگاری پروتکل بسیار کاربردی است. 💻

۵. آیا نمایش آمپر روی صفحه دقیق است؟

نمایشگر برای بررسی لحظه‌ای عملکرد بسیار مفید است. مقدار نمایش‌داده‌شده ممکن است تحت تأثیر دمای مدار، افت سیم و نوسان مصرف دستگاه قرار بگیرد.

جریان مصرفی گوشی یا لپ‌تاپ ثابت نیست. گاهی دستگاه در ابتدای شارژ جریان بیشتری می‌کشد و پس از بالا رفتن درصد باتری، جریان کاهش پیدا می‌کند. بنابراین اگر آمپر روی نمایشگر دائماً تغییر می‌کند، لزوماً نشانه خرابی نیست.

برای نمونه، گوشی ممکن است در ابتدای شارژ ۲ آمپر مصرف کند، اما پس از رسیدن به حدود ۸۰ درصد شارژ، جریان به کمتر از ۱ آمپر کاهش پیدا کند. این رفتار معمولاً بخشی از مدیریت طبیعی شارژ باتری است.

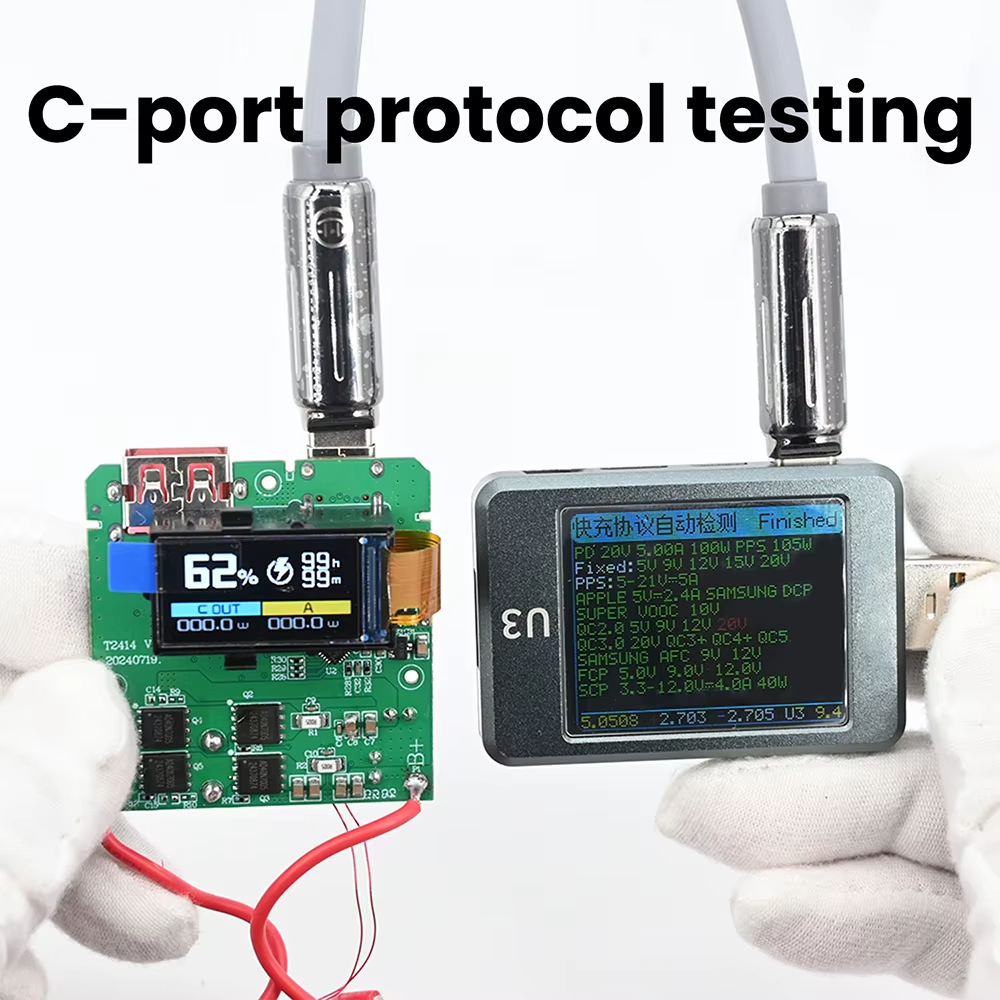

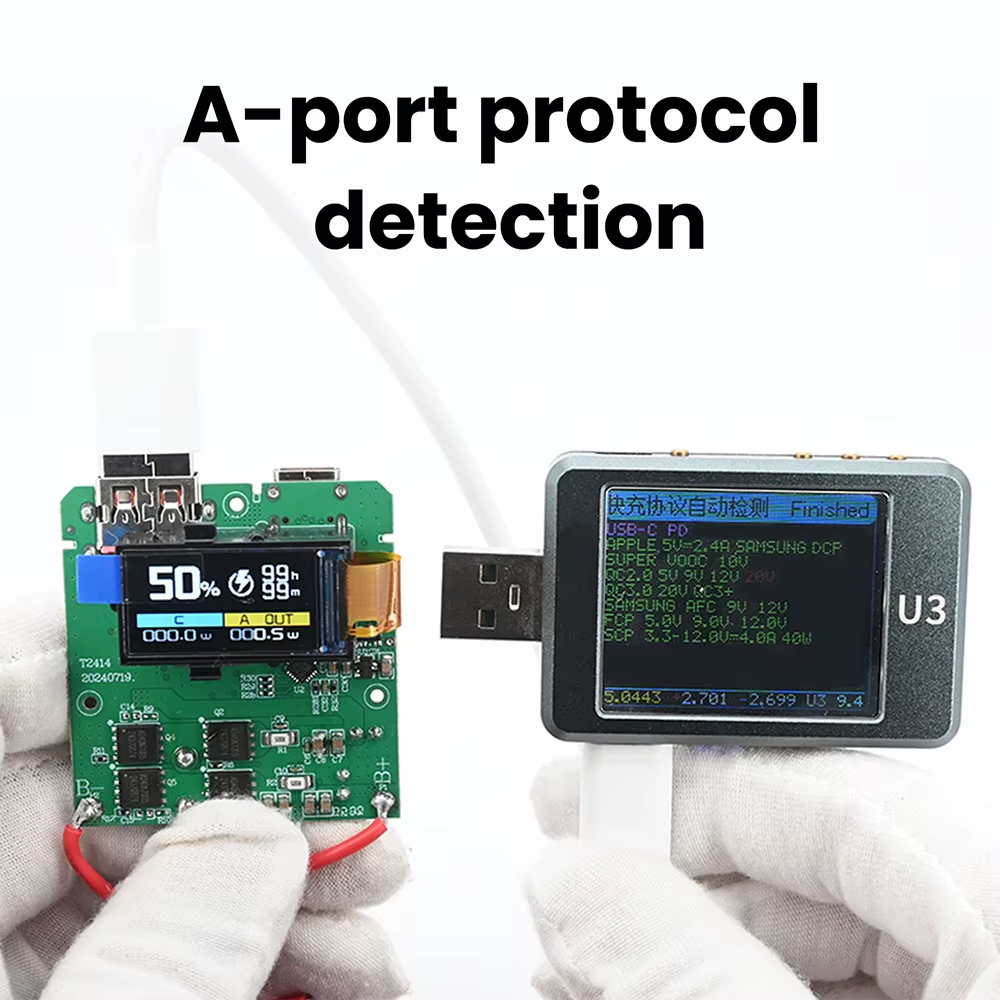

۶. چه پروتکل‌های شارژ سریعی توسط برد پشتیبانی می‌شود؟

این ماژول از پروتکل‌های رایج شارژ سریع مانند PD، QC، FCP و SCP پشتیبانی می‌کند. این پروتکل‌ها به شارژر، ماژول و دستگاه مقصد اجازه می‌دهند درباره ولتاژ و جریان مناسب با یکدیگر مذاکره کنند.

برای مثال، اگر گوشی فقط از شارژ ۹ ولت و ۲ آمپر پشتیبانی کند، ماژول نباید به‌صورت خودکار ۲۰ ولت به آن اعمال کند. دستگاه مقصد مشخص می‌کند چه سطحی از شارژ را می‌تواند دریافت کند.

بااین‌حال، همه برندها از پروتکل‌های عمومی استفاده نمی‌کنند. بعضی تلفن‌ها از فناوری اختصاصی خود استفاده می‌کنند و ممکن است با این برد به حداکثر سرعت اعلام‌شده نرسند.

سناریوی کاربردی

فرض کنید گوشی شما روی جعبه با عنوان «شارژ سریع ۶۷ وات» معرفی شده است. این موضوع به‌تنهایی تضمین نمی‌کند که با این ماژول ۶۷ وات دریافت کند. گوشی باید با یکی از پروتکل‌های پشتیبانی‌شده سازگار باشد و کابل نیز توان عبور جریان لازم را داشته باشد.

اگر نمایشگر به‌جای توان بالا، مقدار کمتری را نشان دهد، ابتدا باید سازگاری پروتکل، کیفیت کابل و وضعیت شارژ گوشی را بررسی کنید.

۷. قابلیت یادگیری هوشمند ظرفیت باتری چیست؟

قابلیت یادگیری هوشمند ظرفیت باتری یا Self-Learning به ماژول کمک می‌کند ظرفیت واقعی باتری را بهتر تخمین بزند. این ویژگی به‌خصوص زمانی اهمیت دارد که باتری با ظرفیت‌های مختلف یا سلول‌های کارکرده در پاوربانک استفاده شود.

در اولین اتصال، برد هنوز اطلاعات کاملی درباره ظرفیت باتری ندارد. بنابراین ممکن است درصد شارژ روی نمایشگر دقیق نباشد. برای مثال، باتری ممکن است در مدت کوتاهی از ۱۰۰ درصد به ۷۰ درصد برسد یا برای مدت زیادی روی ۲۰ درصد باقی بماند.

با انجام چند چرخه شارژ و دشارژ، ماژول میزان انرژی واردشده و خارج‌شده را بررسی می‌کند و نمایشگر به‌تدریج رفتار واقعی باتری را بهتر نشان می‌دهد.

این قابلیت هوش مصنوعی یا اتصال اینترنتی نیست؛ بلکه نوعی تنظیم داخلی بر اساس اطلاعات شارژ و مصرف باتری است.

۸. برای فعال‌شدن یادگیری هوشمند چه کاری انجام دهیم؟

برای رسیدن به نتیجه بهتر، ابتدا باتری‌های سالم و هم‌نوع را به‌کار ببرید. سپس اجازه دهید پاوربانک چند مرتبه به‌طور طبیعی شارژ و دشارژ شود.

بهتر است هنگام این فرآیند، از قطع‌کردن مکرر شارژ، استفاده از باتری‌های بسیار متفاوت یا اتصال بارهای ناپایدار خودداری کنید. هرچه شرایط استفاده منظم‌تر باشد، تخمین ظرفیت نیز قابل‌اعتمادتر خواهد بود.

اگر باتری فرسوده یا دارای ظرفیت واقعی نامشخص باشد، یادگیری هوشمند نمی‌تواند ظرفیت از دست‌رفته را جبران کند. این قابلیت فقط نمایشگر را با رفتار واقعی باتری هماهنگ‌تر می‌کند؛ باتری ضعیف را به باتری سالم تبدیل نمی‌کند. 🔍

۹. این برد برای چه باتری‌هایی مناسب است؟

طبق مشخصات محصول، این برد برای باتری‌های لیتیومی سه‌تایی مناسب است که به‌صورت سری در ساختار 4S قرار می‌گیرند. استفاده از باتری لیتیوم‌آهن‌فسفات یا LiFePO4 برای این مدل توصیه نمی‌شود.

در پک سری، ولتاژ سلول‌ها با یکدیگر جمع می‌شود؛ به همین دلیل انتخاب نوع باتری اهمیت دارد. استفاده از سلول‌های متفاوت، دارای ظرفیت مختلف یا با سطح شارژ نابرابر می‌تواند باعث فشار بیشتر به مدار و کاهش ایمنی پک شود.

برای ساخت پک، بهتر است از سلول‌های هم‌نوع، هم‌ظرفیت و هم‌سن استفاده شود. همچنین استفاده از برد محافظ مناسب برای پک ضروری است.

۱۰. آیا این ماژول مدار محافظ دارد؟

بله، این برد دارای حفاظت‌هایی مانند محافظت در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و افزایش دما است. این حفاظت‌ها برای کاهش احتمال آسیب به باتری و دستگاه متصل طراحی شده‌اند.

بااین‌حال، هیچ مدار محافظی جای نصب صحیح را نمی‌گیرد. اتصال معکوس B+ و B- می‌تواند باعث سوختن برد شود. سیم‌های مثبت و منفی باید به‌درستی لحیم و عایق شوند و باتری‌ها نیز نباید آسیب‌دیده یا متورم باشند.

۱۱. چرا برد هنگام شارژ یا خروجی گرم می‌شود؟

تبدیل ولتاژ و عبور جریان باعث ایجاد مقداری گرما می‌شود. هرچه توان بیشتر باشد، انرژی بیشتری در مدار جابه‌جا می‌شود و گرمای تولیدشده نیز بیشتر خواهد بود.

در شارژ سریع ۱۰۰ وات، گرم‌شدن محدود برد می‌تواند طبیعی باشد. اما اگر برد بیش از حد داغ شود، بوی سوختگی بدهد، خاموش شود یا عملکرد آن ناپایدار شود، باید استفاده را متوقف کرد.

برد را داخل محفظه کاملاً بسته نصب نکنید و اطراف آن فضای کافی برای تهویه در نظر بگیرید. استفاده از سیم کوتاه و ضخیم نیز باعث کاهش افت ولتاژ و گرمای اضافی می‌شود.

۱۲. آیا خروجی ۱۰۰ وات برای لپ‌تاپ کافی است؟

برای بسیاری از لپ‌تاپ‌های مجهز به USB-C، توان ۱۰۰ وات می‌تواند مناسب باشد؛ اما این موضوع به نیاز لپ‌تاپ و پشتیبانی آن از USB Power Delivery بستگی دارد.

اگر لپ‌تاپ به ۶۵ وات نیاز داشته باشد، ماژول می‌تواند توان لازم را تأمین کند. اما لپ‌تاپ‌های قدرتمندتر ممکن است به آداپتور اختصاصی یا توان بالاتر نیاز داشته باشند. در زمان اجرای بازی یا نرم‌افزارهای سنگین نیز ممکن است مصرف لپ‌تاپ از توان قابل‌تأمین بیشتر شود و سرعت شارژ کاهش پیدا کند.

نمایشگر می‌تواند در چنین شرایطی کمک کند تا مقدار واقعی توان مصرفی را مشاهده کنید.

۱۳. آیا هنگام شارژ باتری می‌توان از خروجی استفاده کرد؟

قابلیت استفاده هم‌زمان از ورودی و خروجی به طراحی دقیق نسخه برد و نرم‌افزار آن بستگی دارد. حتی اگر برد از این حالت پشتیبانی کند، استفاده هم‌زمان باعث افزایش بار، گرما و فشار روی مدار می‌شود.

۱۴. هنگام خرید کابل چه نکته‌ای مهم است؟

برای توان بالا، کابل اهمیت زیادی دارد. کابل معمولی ممکن است فقط برای شارژ ۵ ولت مناسب باشد و نتواند جریان یا توان بالاتر را منتقل کند.

برای استفاده از PD100W باید از کابل USB-C باکیفیت و مناسب توان بالا استفاده شود. اگر کابل توان لازم را پشتیبانی نکند، پروتکل شارژ ممکن است روی توان پایین‌تر فعال شود.

در این شرایط، نمایشگر ممکن است به‌جای ۱۰۰ وات، مقدار ۱۸، ۳۰ یا ۶۵ وات را نشان دهد. بنابراین کم‌بودن توان همیشه به معنی خرابی ماژول نیست.

۱۵. این محصول برای چه کسانی مناسب است؟

این ماژول برای افرادی مناسب است که می‌خواهند پاوربانک قدرتمند و سفارشی بسازند یا از وضعیت واقعی باتری و توان مصرفی دستگاه مطلع باشند.

کاربردهای آن شامل ساخت پاوربانک برای لپ‌تاپ، شارژر قابل‌حمل گوشی و تبلت، منبع تغذیه پروژه‌های الکترونیکی، تجهیزات کمپینگ، سیستم‌های اضطراری کوچک و پروژه‌های DIY است.
