ماژول شارژر ۲۴ وات شارژ سریع موبایل QC3.0، FCP،AFC

مشخصات :

1. ولتاژ ورودی : 5 تا 32 ولت
2. ولتاژ خروجی : 5 ولت به صورت پیشفرض (در صورت لزوم تنظیم اتوماتیک بین 3 تا 12 ولت)
3. توان خروجی : 24 وات
4. تکنولوژی شارژ : Qc3.0
5. محافظت اتصال کوتاه : دارد
6. پروتکل های شارژ سریع قابل پشتیبانی :
7.  QC3.0، FCP، Apple 5V 2.4A، AFC و MTK PE
8. گوشی اندرویدی با استفاده از کوالکام اسنپدراگون
9. FCP: 9V2A
10. Apple: Apple 2.52.4a
11. VIVO: supports 9V2A dual-engine flash charging
12. MTK_PE: گوشی با پردازنده Mediatek
13. تنظیم خروجی: به‌صورت خودکار بر اساس پروتکل شارژ سریع -شارژ تمام گوشی ها

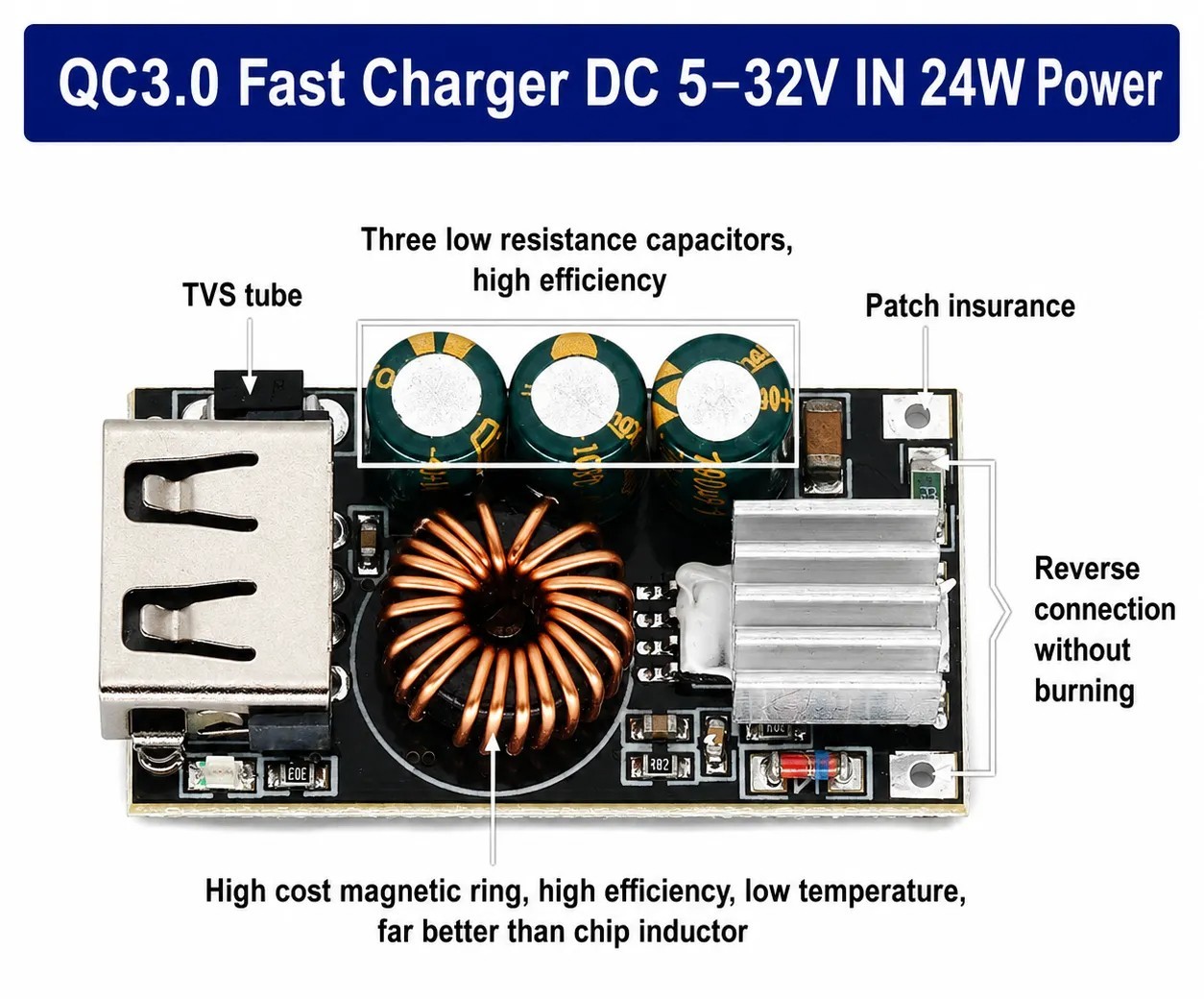

به‌دلیل استفاده از هیت‌سینک استاندارد، حلقه‌های مغناطیسی فریت-آلومینیومی با کیفیت بالا، سیم‌پیچ مسی ضخیم و سه خازن کم‌مقاومت، بازده تبدیل انرژی آن نسبت به محصولات مشابه با سلف‌های SMD خیلی بهتر است.

مزیت‌ها نسبت به مدل‌های مشابه

1. دمای کاری پایین‌تر

این ماژول هنگام شارژ داغی کمتری ایجاد می‌کند. استفاده از هیت‌سینک استاندارد، هسته مغناطیسی فرومگنتیک آلومینیومی-سیلیکونی باکیفیت، سیم مسی ضخیم و سه خازن کم‌مقاومت، راندمان تبدیل انرژی را نسبت به مدل‌های دارای سلف SMD معمولی افزایش می‌دهد.

2. حفاظت‌های کامل و ایمن‌تر

مدار دارای محافظت در برابر اتصال معکوس ورودی است؛ بنابراین در صورت اشتباه در اتصال مثبت و منفی، احتمال سوختن ماژول کاهش می‌یابد. همچنین از حفاظت‌های زیر برخوردار است:

• محافظت در برابر اضافه‌جریان خروجی
• محافظت در برابر اضافه‌ولتاژ خروجی
• محافظت در برابر اضافه‌جریان ورودی

3. تحمل ولتاژ بالا و دوام بیشتر

حداکثر ولتاژ ورودی قابل‌تحمل این ماژول ۳۲ ولت است و می‌تواند به‌صورت لحظه‌ای تا ۴۸ ولت را تحمل کند. این موضوع برای استفاده با باتری‌های ۲۴ ولتی اهمیت دارد؛ زیرا ولتاژ کامل یک باتری ۲۴ ولتی ممکن است حدود ۲۸ ولت باشد و برخی ماژول‌های ارزان با تحمل حداکثر ۲۴ ولت، برای چنین باتری‌هایی مناسب نیستند.

1.  برای خرید باتری لیتیومی استوک با کیفیت وارزان قیمت، اینجا کلیک کنید.
2. مقایسه پروتکل‌های شارژ سریع PD، QC، VOOC و SCP
3. کدام گوشی با کدام پروتکل شارژ سریع کار می‌کند؟ | جدول کامل برندها (آیفون، سامسونگ، شیائومی، OPPO و…)
4. انواع وات شارژر؛ چگونه بفهمیم شارژر چند وات است؟ (راهنمای کامل محاسبه، شناسایی و انتخاب شارژر مناسب برای گوشی، لپ‌تاپ و تبلت)
5. راهنمای خرید کابل‌ها و کانکتورهای USB-C
6. تفاوت پاوربانک فست شارژ و معمولی
7. تفاوت ظرفیت اسمی و ظرفیت واقعی پاوربانک؛ آنچه قبل از خرید باید بدانید
8. استفاده از شارژر موبایل های هوشمند به عنوان منبع تغذیه
9. پروتکل‌های QC2.0، QC3.0 ، +QC3.0 و USB‑PDچیست و فهرستی از گوشی‌هایی که معمولاً از این پروتکل‌ها پشتیبانی می‌کنند

• Input Voltage: standard 5~32 volts
• Output Voltage: 3~12 volts (automatically adjusted according to fast charge protocol)
• Charging Power: rated 18W, maximum 24W
• This product supports the following fast charging protocols
• 0: Android phone using Qualcomm Snapdragon
• FCP: 9V2A Fast charging
• Apple: Apple 2.52.4a fast charging
• VIVO: supports 9V2A dual-engine flash charging
• MTK_PE: phone with Mediatek processor
•
  1. Support the following fast charging protocols:
  QC3.0: Android Mobile Phone Using Qualcomm Mellon Processor
  FCP: HUAWEL/glory9V2A Quick charge
  Apple: Apple 5V 2.4A Quick charge
  AFC: Samsung mobile phone, IncludeS9/note9 other flagship
  MTK PE: Red rice, Melanie and other mobile phones using MediaTek chips
  Please note that: Mobile phone charging module usually has fixed output 5Volt, None of them support fast charging.! Especially for middle and high-end mobile phones charging slowly! Please pay attention to all buyers!
  Use occasion:
  1. Outdoor mobile phone charging!
  2. Electronic enthusiastsDIYMulti-Brand Compatible Fast Charger!
  3. Human living environment is getting worse and worse, Typhoon / Flood and water-logging/earthquake/War is about to come someday, How to Keep Cell Phone Electric in the Face of Long-term Blackout?

Comparing with the same kind of mobile phone fast charging board on the Internet, Our Advantages:

1. No hot hands! Low temperature rise!

Standard radiator, High-cost ferrosilicon-aluminium magnetic rings, Crude copper wire , Three Low Resistance Capacitors, Conversion efficiency is much better than that of similar products using patch inductors!

2. Complete protection measures, More secure

Anti-backconnection with low-loss input, Wiring at will will not burn! And it has output overcurrent, Output overvoltage, Input Overcurrent Protection!

3. High withstand voltage, More durable

Maximum withstand voltage32Volt, Instantaneous limit withstand voltage48Volt! (Some Maximum Voltage Resistance on the Internet24Volt cell phone charger is not available24Voltage storage battery! Because the full voltage of the battery is 28Volt !
For illustration purposes12Voltage storage battery QC3.0 Protocol Mobile Phone Fast Charging:

• ساخت پاوربانک فست شارژ
• ساخت شارژر موبایل
• ساخت یا تعمیر شارژر فندکی خودرو
• تعبیه در وسایل نقلیه مثل موتور سیکلت ، خودرو یا اتوبوس برای شارژ تلفن همراه

پرسش و پاسخ درباره ماژول شارژ سریع QC3.0

این ماژول شارژ سریع QC3.0 چه کاربردی دارد؟

این ماژول برای ساخت شارژر سریع چندمنظوره، شارژ موبایل در پروژه‌های DIY، استفاده در سفر و شرایط اضطراری بسیار مناسب است. با پشتیبانی از چند پروتکل شارژ سریع، می‌تواند برای انواع گوشی‌های اندروید و آیفون استفاده شود.

آیا این ماژول از شارژ سریع پشتیبانی می‌کند؟

بله، این برد از چندین پروتکل شارژ سریع مانند QC3.0، FCP، AFC، Apple 5V 2.4A و MTK PE پشتیبانی می‌کند. به همین دلیل می‌تواند ولتاژ خروجی را متناسب با دستگاه متصل تنظیم کند.

ورودی این ماژول چند ولت است؟

ولتاژ ورودی این ماژول از 5 تا 32 ولت DC است. این بازه گسترده باعث می‌شود بتوان از منابع تغذیه مختلف مانند باتری، آداپتور یا منبع تغذیه صنعتی برای آن استفاده کرد.

خروجی ماژول چقدر است؟

خروجی این ماژول به‌صورت هوشمند بین 3 تا 12 ولت تنظیم می‌شود و بر اساس پروتکل شارژ سریع، ولتاژ مناسب را برای دستگاه انتخاب می‌کند.

توان خروجی این ماژول چقدر است؟

توان نامی این ماژول 18 وات است و حداکثر توان آن به 24 وات می‌رسد. این مقدار برای شارژ سریع بسیاری از گوشی‌های موبایل کافی و کاربردی است.

آیا این ماژول برای گوشی‌های سامسونگ و هواوی مناسب است؟

بله، این ماژول از پروتکل‌های شارژ سریع سامسونگ AFC و هواوی FCP پشتیبانی می‌کند و برای بسیاری از مدل‌های این برندها مناسب است.

آیا این ماژول برای آیفون هم قابل استفاده است؟

بله، این ماژول از پروتکل Apple 5V 2.4A پشتیبانی می‌کند و می‌تواند برای شارژ مناسب دستگاه‌های اپل نیز استفاده شود.

آیا این ماژول در برابر اشتباه سیم‌کشی محافظت دارد؟

بله، این برد دارای حفاظت در برابر اتصال معکوس ورودی، اضافه‌جریان خروجی، اضافه‌ولتاژ خروجی و اضافه‌جریان ورودی است. این ویژگی‌ها باعث افزایش ایمنی و طول عمر ماژول می‌شوند.

آیا این محصول برای استفاده در فضای باز مناسب است؟

بله، این ماژول برای شارژ موبایل در فضای باز، سفر، کمپینگ و شرایط اضطراری گزینه‌ای مناسب است. اگر به یک شارژر جمع‌وجور و قابل‌اعتماد نیاز دارید، این محصول انتخاب خوبی است.

آیا این ماژول برای پروژه‌های الکترونیکی DIY مناسب است؟

بله، این محصول برای پروژه‌های DIY، ساخت شارژر سفارشی، سیستم‌های قابل‌حمل و کاربردهای آموزشی بسیار مناسب است. اندازه کوچک و طراحی چندمنظوره آن، استفاده در پروژه‌های شخصی را آسان می‌کند.

این ماژول چقدر مقاوم است؟

این برد از طراحی مقاوم با قطعات کم‌تلفات و بازده بالا استفاده می‌کند و تا ولتاژ 32 ولت را به‌صورت مداوم و تا 48 ولت را به‌صورت لحظه‌ای تحمل می‌کند. همچنین گرمای کمی تولید می‌کند و برای استفاده طولانی‌مدت مناسب است.
