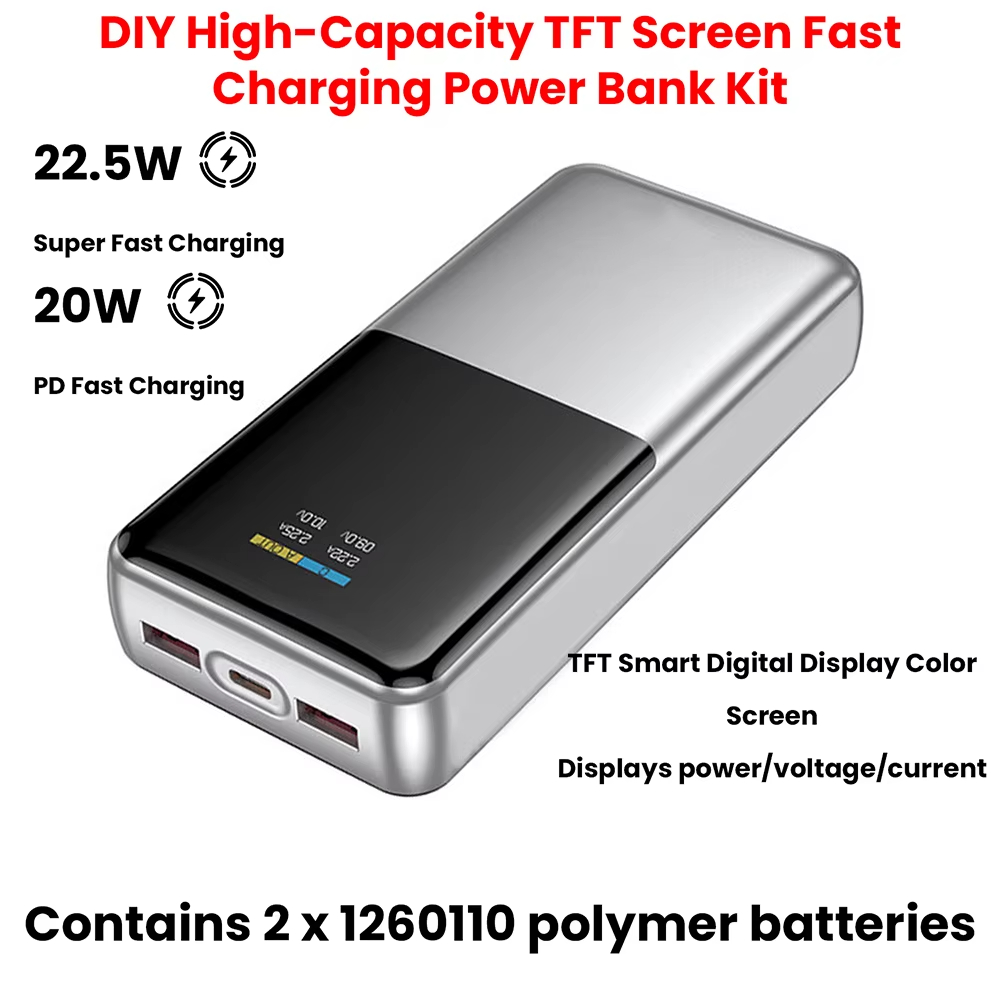

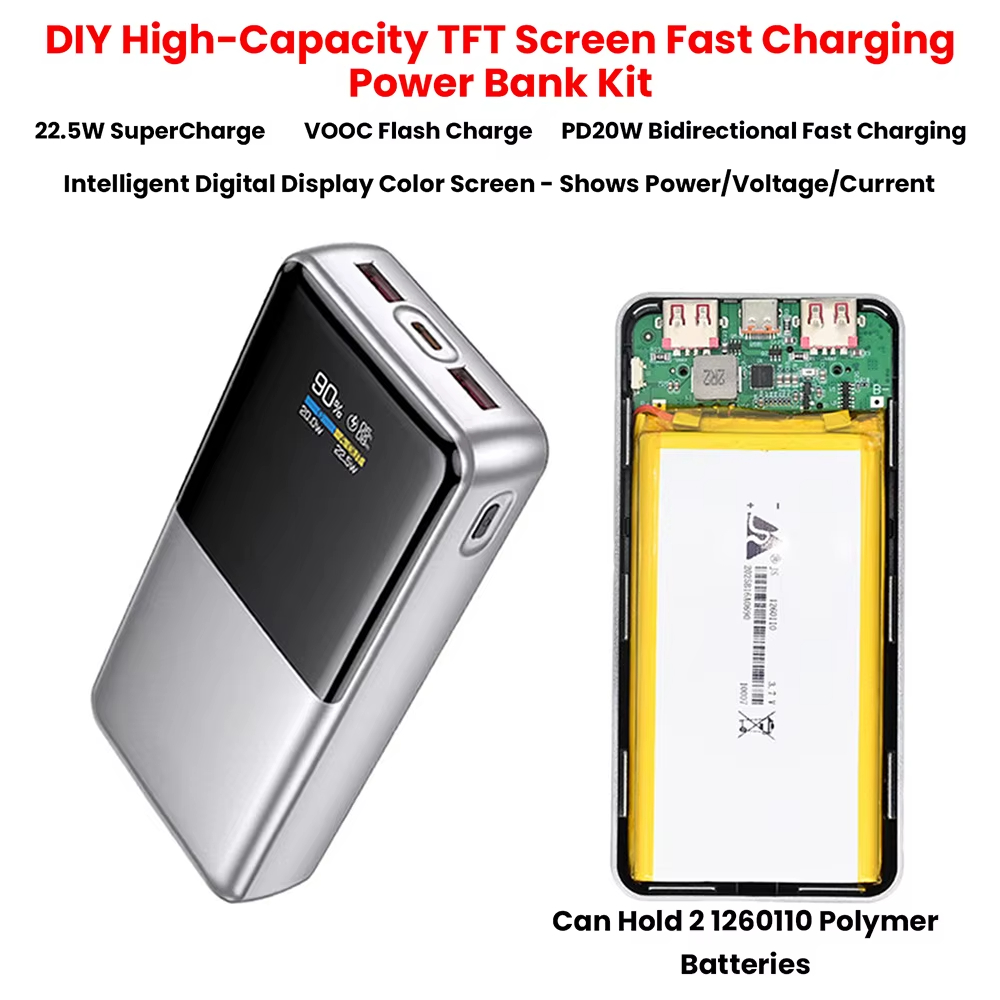

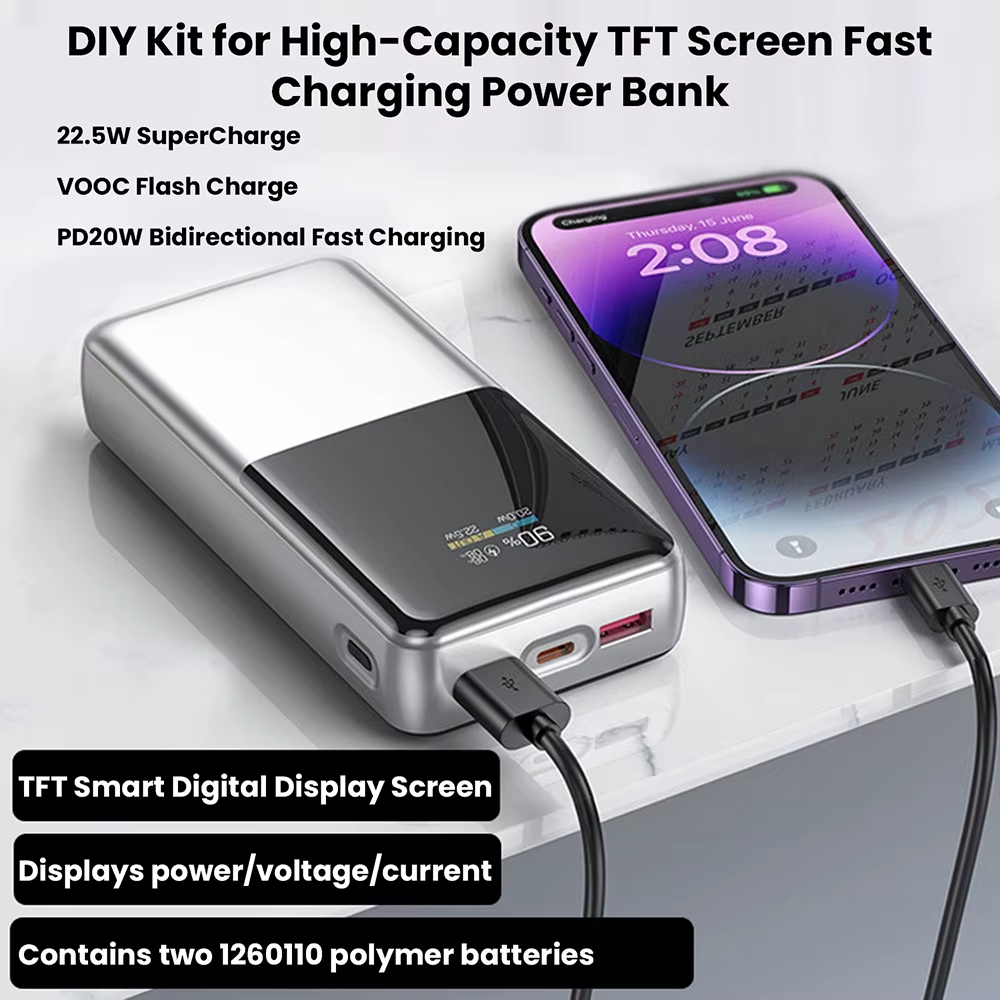

کیس و ماژول پاوربانک شارژ سریع ۲۲٫۵ وات با نمایشگر رنگی TFT، پشتیبانی از PD، QC و VOOC

مشخصات :

• حداکثر توان خروجی: ۲۲٫۵ وات
• پروتکل‌های شارژ سریع: PD، QC، Apple، FCP، SCP و VOOC
• ولتاژ و جریان ورودی: 5V3A/9V2A/12V1.5A
• ولتاژ و جریان خروجی: 5V3A/9V2A/12V1.5A/10V2.25A
• درگاه‌های خروجی و ورودی: یک درگاه USB Type-C با قابلیت شارژ و خروجی دو درگاه USB با قابلیت شارژ سریع
• نوع نمایشگر: نمایشگر رنگی TFT
• اطلاعات قابل نمایش: میزان شارژ، ولتاژ، دما و وضعیت عملکرد
• قابلیت نمایش توان: نمایش میزان توان ورودی و خروجی به‌صورت دیجیتال
• شارژ سریع دوطرفه: پشتیبانی از پروتکل PD
• نوع باتری سازگار: باتری لیتیومی پلیمری یا یونی موازی شده ۳٫۷ ولتی
• تعداد باتری قابل استفاده: دو عدد سلول 1260110
• روش اتصال باتری: اتصال موازی
• روش نصب باتری: لحیم‌کاری مستقیم به برد
• باتری‌های ناسازگار: باتری لیتیوم‌آهن‌فسفات یا LiFePO4
• مدار محافظ داخلی: دارد
• محافظت در برابر شارژ بیش‌ازحد: دارد
• محافظت در برابر تخلیه بیش‌ازحد: دارد
• محافظت در برابر افزایش ولتاژ: دارد
• محافظت در برابر افزایش دما: دارد
• قابلیت یادگیری هوشمند ظرفیت باتری: دارد
• راندمان تبدیل انرژی: بالا
• پایداری جریان و ولتاژ خروجی: دارد

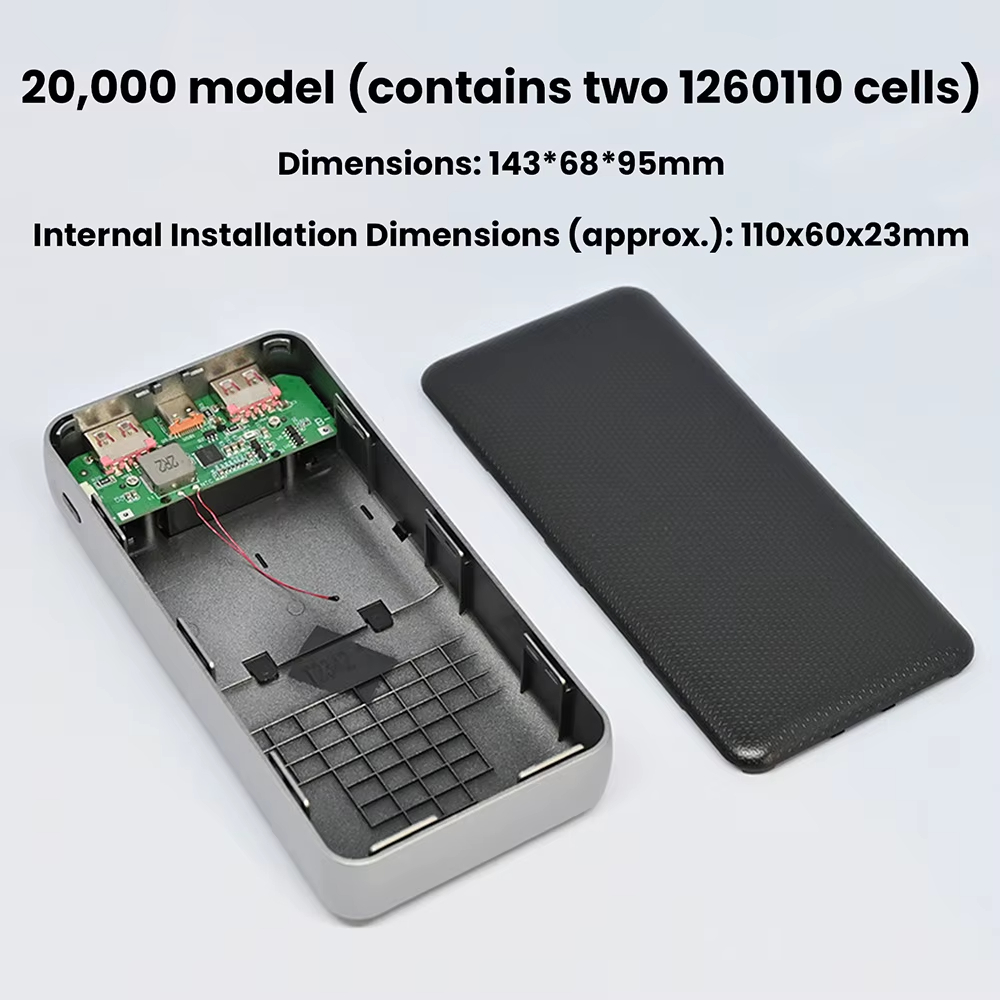

• ابعاد فضای نصب داخلی: حدود ۱۱۰×۶۰×۲۳ میلی‌متر
• باتری همراه محصول: ندارد
• نوع قاب: چفتی و مناسب مونتاژ پاوربانک
• استفاده هم‌زمان از چند خروجی: امکان‌پذیر است
• شارژ سریع در حالت استفاده هم‌زمان از چند خروجی: پشتیبانی نمی‌شود
• بسته شماره ۲: یک عدد ماژول، یک عدد قاب و لوازم جانبی

عملکرد شارژ سریع VOOC در ماژول پاوربانک ۲۲٫۵ وات

ماژول پاوربانک ۲۲٫۵ وات با پشتیبانی از پروتکل VOOC Flash Charge، امکان شارژ سریع گوشی‌ها و تجهیزات سازگار با این فناوری را فراهم می‌کند. VOOC یک فناوری شارژ سریع اختصاصی است که با مدیریت هوشمند جریان، کنترل دما و استفاده از مدارهای حفاظتی، انرژی موردنیاز دستگاه را با سرعت و پایداری بیشتری تأمین می‌کند.

این ماژول علاوه بر VOOC، از پروتکل‌های شارژ سریع PD و QC نیز پشتیبانی می‌کند و به همین دلیل برای ساخت پاوربانک قابل‌حمل و استفاده با انواع گوشی‌های هوشمند مناسب است. حداکثر توان شارژ سریع VOOC در این مدل ۲۲٫۵ وات اعلام شده است؛ بااین‌حال، توان واقعی به مدل گوشی، نوع کابل، میزان شارژ باتری و سازگاری پروتکل‌ها بستگی دارد.

برای فعال‌شدن شارژ سریع VOOC، تنها استفاده از این ماژول کافی نیست. گوشی و کابل نیز باید از پروتکل VOOC پشتیبانی کنند. نمایشگر رنگی TFT ماژول، ولتاژ، جریان و توان خروجی را نمایش می‌دهد تا کاربر بتواند عملکرد واقعی شارژ سریع را بررسی کند. 🔋

ویژگی‌های محصول:

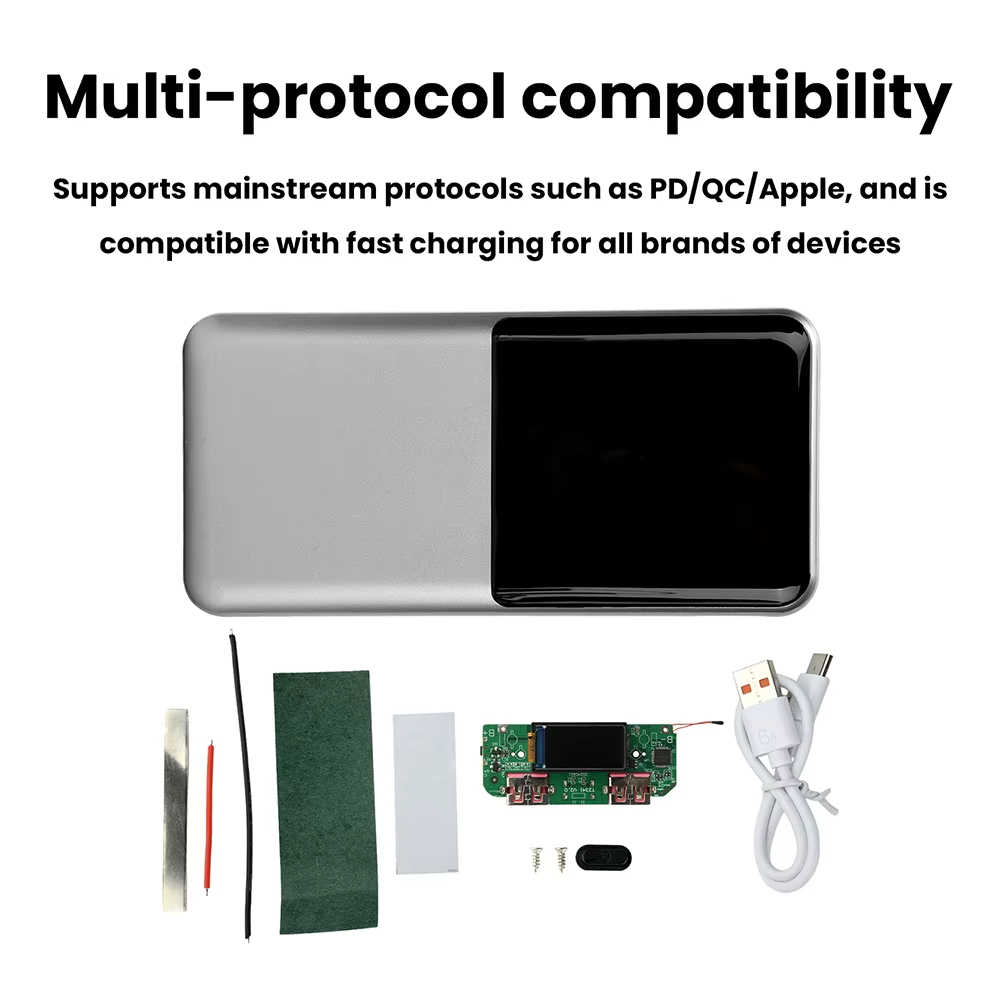

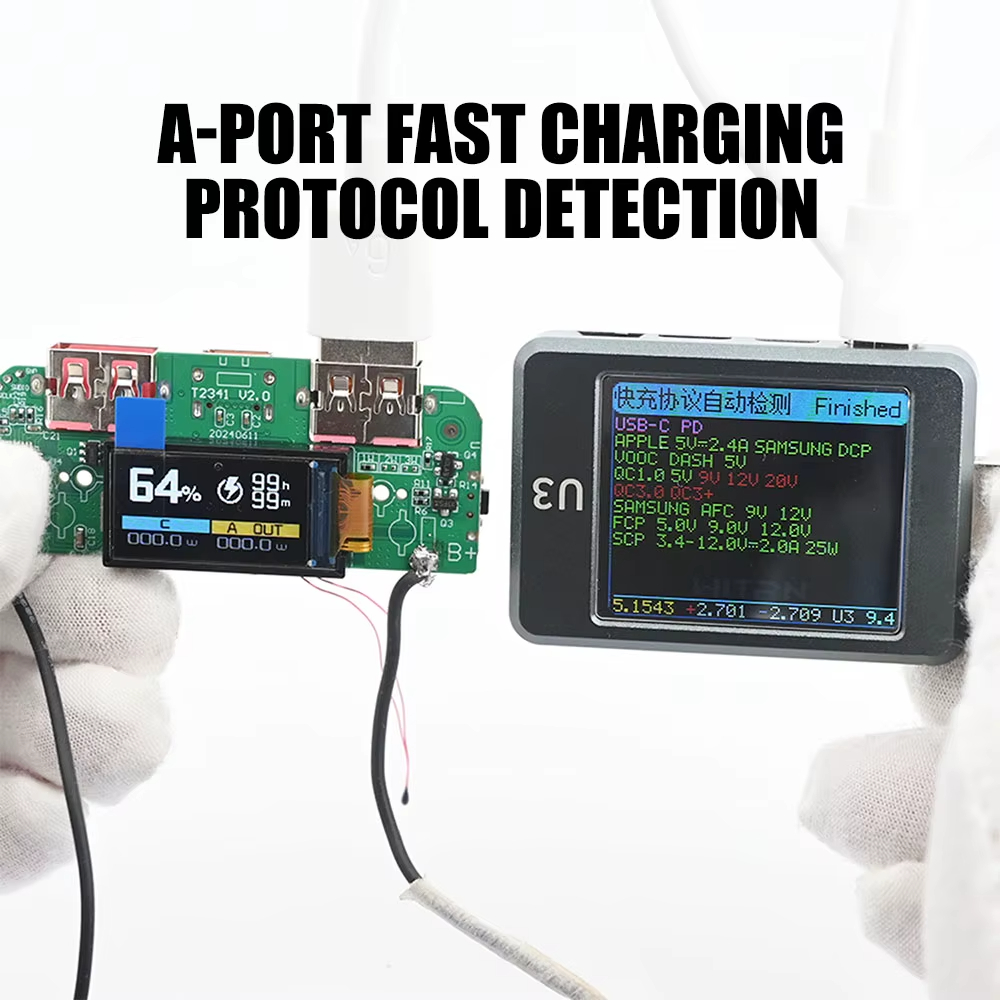

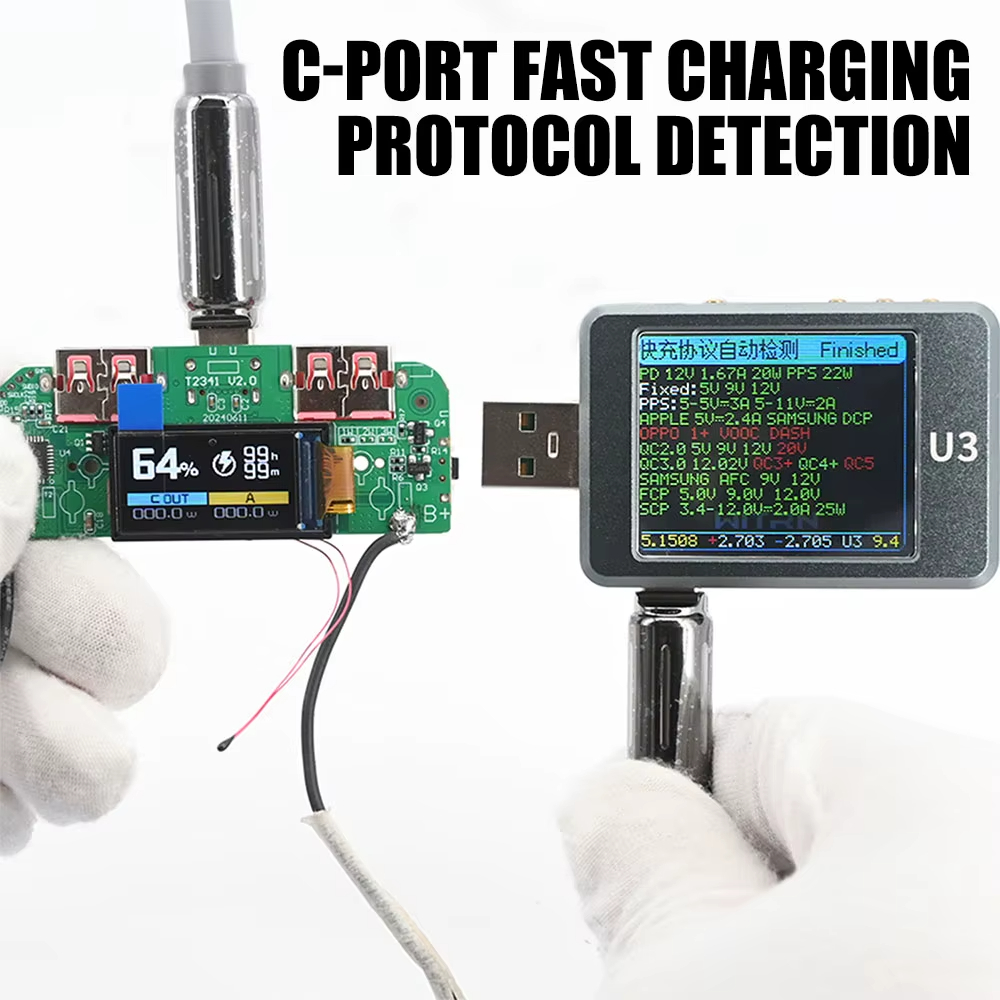

1. سازگاری با چندین پروتکل شارژ سریع: پشتیبانی از پروتکل‌های رایج مانند PD، QC، APPLE، FCP، SCP و VOOC برای شارژ سریع انواع گوشی‌ها و تجهیزات دیجیتال.

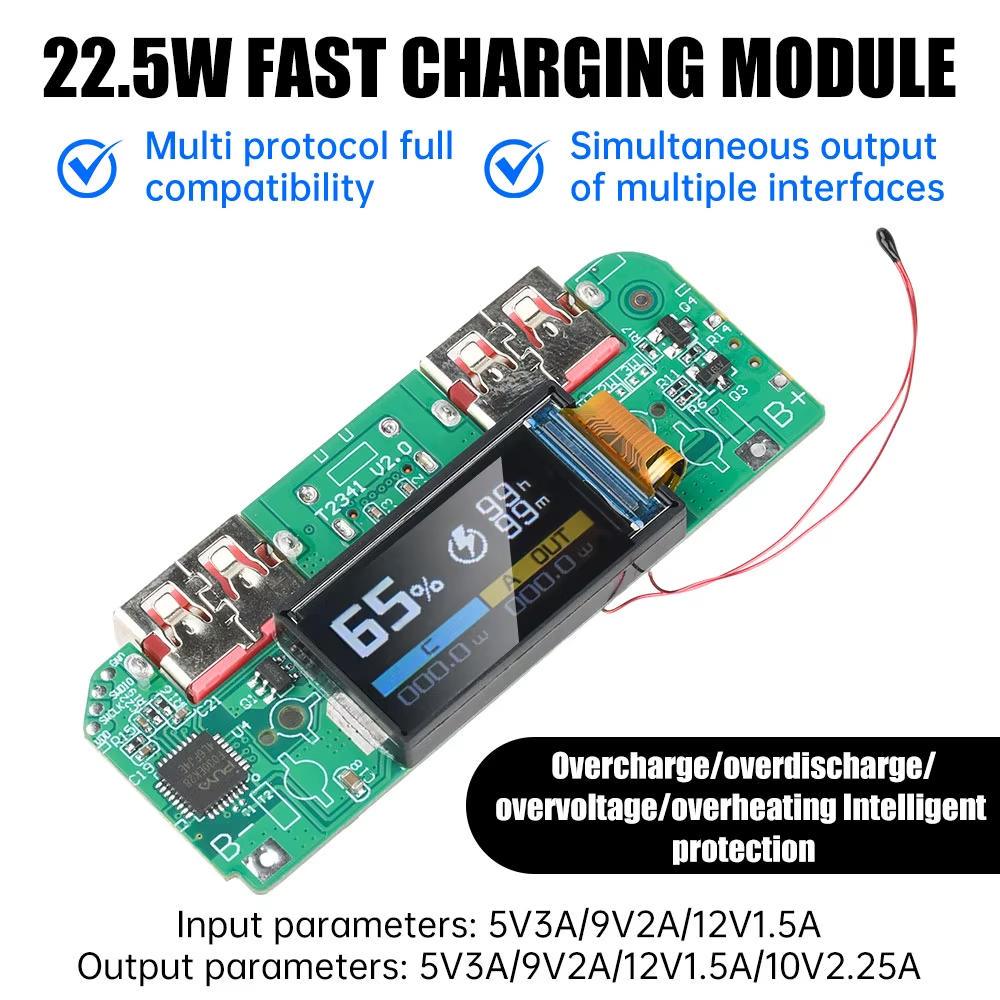

2. محافظت چهارگانه هوشمند: دارای مدارهای حفاظتی در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و افزایش دما برای کاهش خطرات احتمالی.

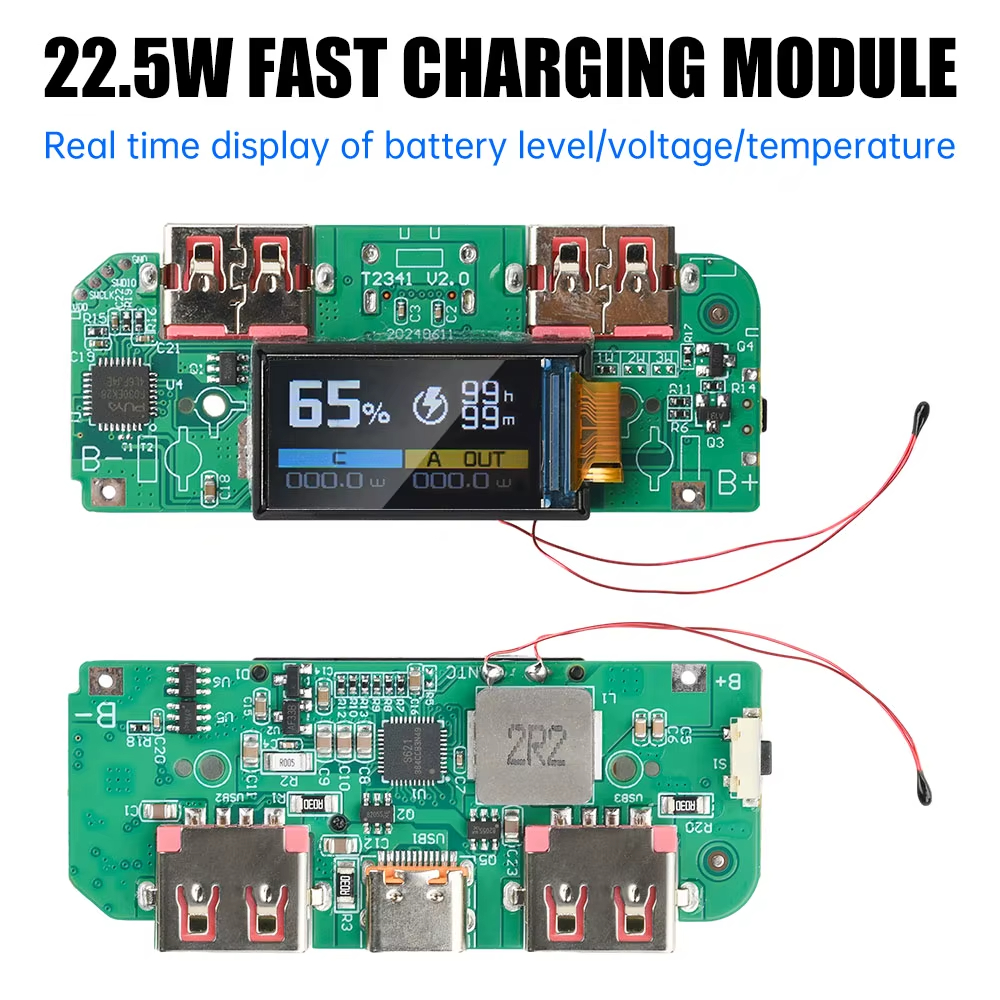

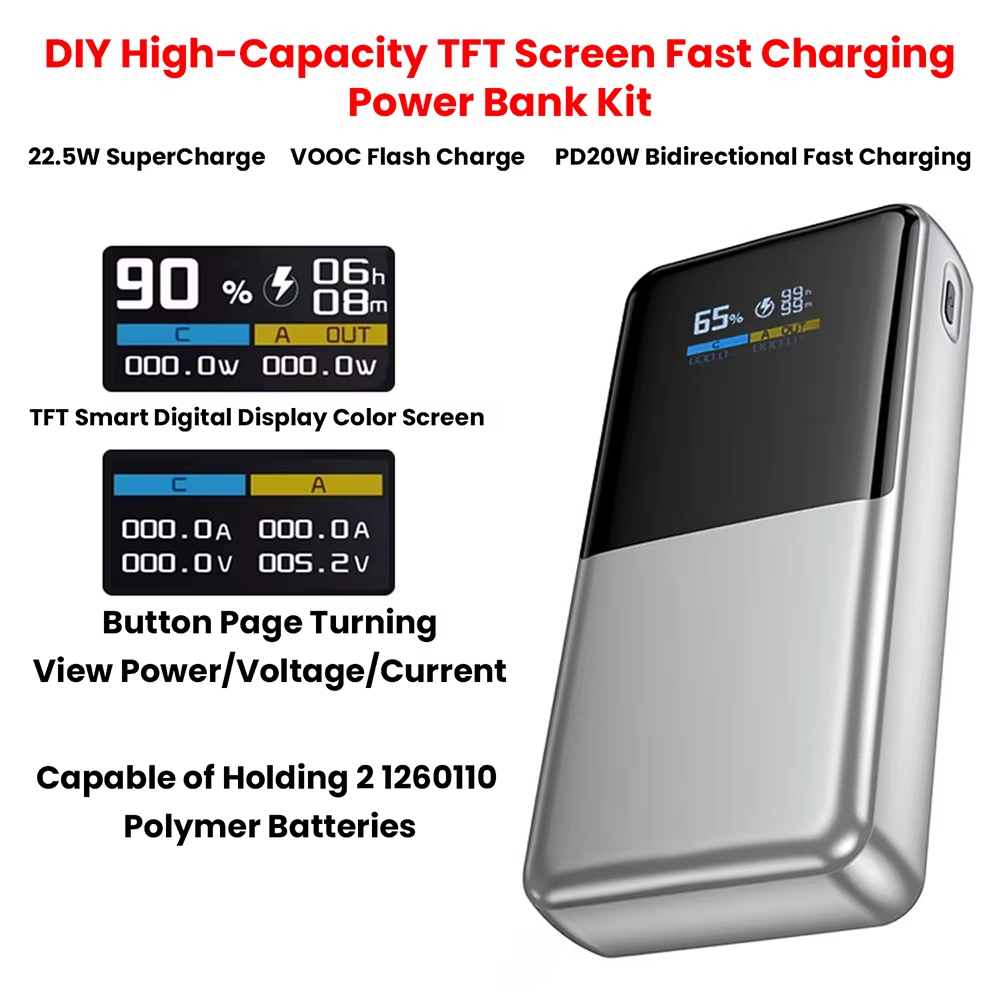

3. نمایشگر رنگی TFT: نمایش لحظه‌ای میزان شارژ، ولتاژ و دمای کاری؛ اطلاعات وضعیت دستگاه در یک نگاه قابل مشاهده است.

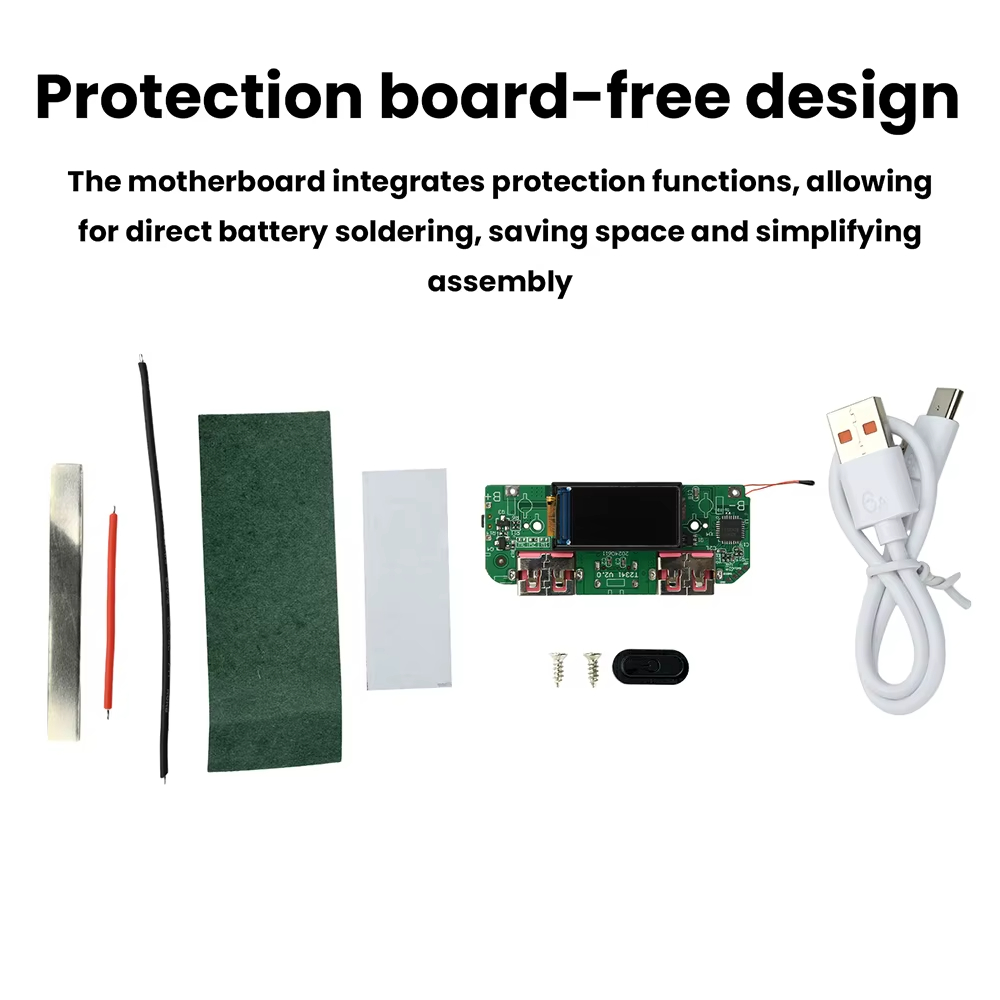

4. طراحی بدون نیاز به برد محافظ جداگانه: مدار محافظ روی برد اصلی تعبیه شده است و باتری‌ها مستقیماً به برد لحیم می‌شوند. این طراحی باعث صرفه‌جویی در فضا و ساده‌ترشدن مونتاژ می‌شود.
5. یادگیری هوشمند ظرفیت باتری: پس از اولین استفاده و چند چرخه شارژ و دشارژ، ماژول ظرفیت باتری را به‌صورت خودکار کالیبره می‌کند تا میزان شارژ باقی‌مانده را دقیق‌تر نمایش دهد.

نکته درباره توان و پروتکل شارژ

توان ۲۲٫۵ وات مربوط به پروتکل شارژ سریع این ماژول است. شارژ سریع دوطرفه در درگاه Type-C با پروتکل PD تا توان ۲۰ وات انجام می‌شود.

هنگام استفاده هم‌زمان از چند درگاه، قابلیت شارژ سریع فعال نخواهد بود و توان خروجی بین دستگاه‌های متصل تقسیم می‌شود. برای دستیابی به بیشترین سرعت شارژ، بهتر است در هر لحظه فقط یک دستگاه به خروجی متصل باشد.

1. نمایشگر برد حساس و ظریف است. پس از دریافت محصول، ابتدا برد را بدون انجام مونتاژ نهایی روشن کنید و عملکرد صفحه‌نمایش را بررسی نمایید. پس از اطمینان از سالم‌بودن نمایشگر، لحیم‌کاری باتری را انجام دهید.
2. سیم‌های متصل به نمایشگر را تحت فشار قرار ندهید. فشار خارجی، خم‌کردن شدید یا کشیدن کابل نمایشگر می‌تواند باعث ایجاد خطوط روی صفحه، تغییر شکل تصویر یا خرابی کامل نمایشگر شود.
3. سیم‌های باتری باید به‌صورت مستقیم و محکم به برد لحیم شوند. استفاده از روش‌هایی مانند تاباندن سیم‌ها، گیره سوسماری، گیره فنری یا اتصال موقت ممکن است باعث کاهش توان ورودی و اختلال در شارژ و دشارژ شود.

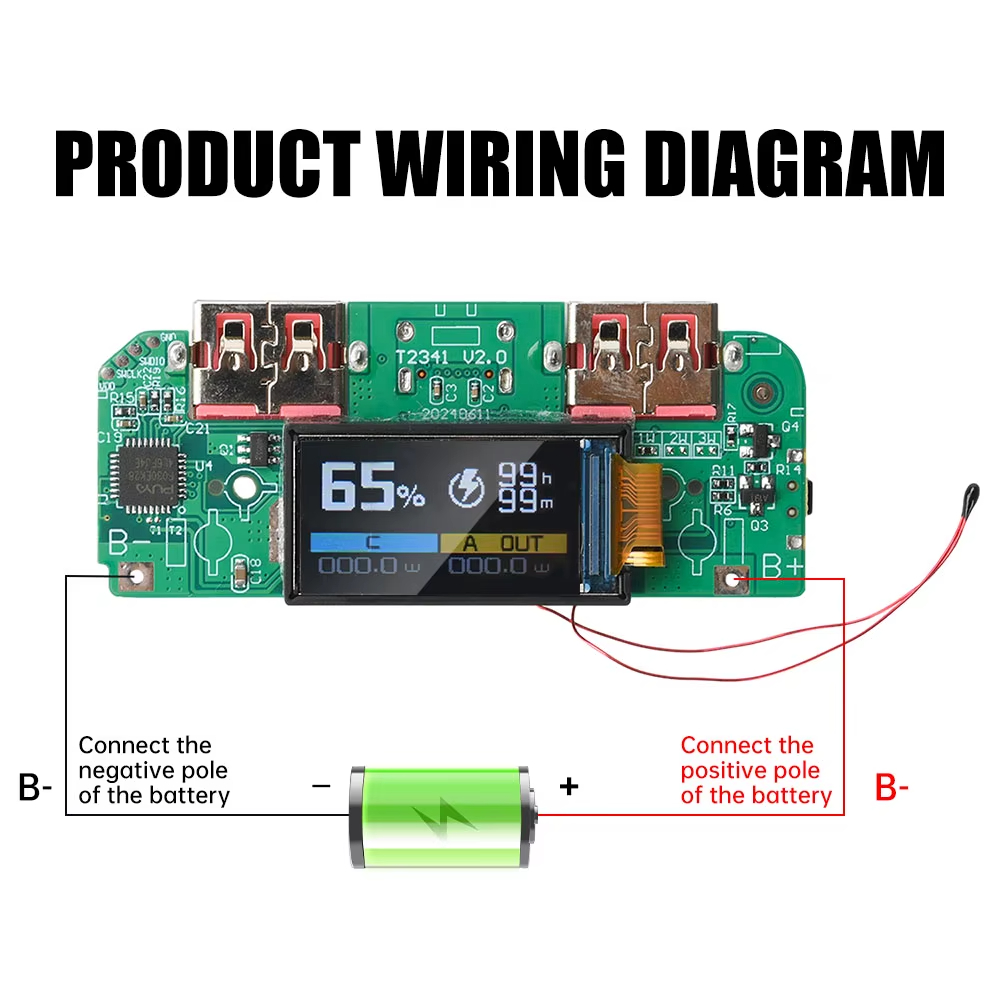

4. قطب مثبت باتری را به محل B+ روی برد و قطب منفی را به محل B- متصل کنید. از اتصال معکوس قطب‌ها خودداری کنید؛ زیرا این کار می‌تواند باعث سوختن برد اصلی شود و آثار سوختگی روی آی‌سی باقی بگذارد.
5. برای این محصول فقط از باتری لیتیومی با ولتاژ ۳٫۷ ولت استفاده کنید. باتری‌های لیتیوم‌آهن‌فسفات یا LiFePO4 با این برد سازگار نیستند.
6. باتری‌ها باید به‌صورت موازی به یکدیگر متصل شوند، نه سری. اتصال سری باعث افزایش بیش‌ازحد ولتاژ شده و ممکن است برد اصلی را بسوزاند.
7. طبق مشخصات این محصول، برد اصلی دارای مدار محافظ داخلی است و برای باتری‌های لحیم‌شده به برد، به مدار محافظ جداگانه نیاز نیست. استفاده از برد محافظ اضافی ممکن است جریان را محدود کند و در صورت عبور از حد مجاز، باعث قطع خروجی شود.

نصب باتری داخل قاب

پس از نصب برد و باتری‌ها، سلول‌ها را با نوارچسب یا چسب مناسب داخل قاب ثابت کنید تا هنگام استفاده حرکت نکنند.

اگر ضخامت باتری با فضای داخلی قاب کاملاً هماهنگ نباشد، ممکن است قاب پس از بسته‌شدن حالت فرورفته پیدا کند یا باتری داخل آن لق بزند. در چنین شرایطی، استفاده از فاصله‌دهنده یا پد مناسب می‌تواند به ثابت‌شدن باتری کمک کند.

صدای لق‌زدن باتری، فرورفتن قاب یا تغییر شکل آن معمولاً به دلیل بررسی‌نکردن ضخامت باتری یا ثابت‌نکردن صحیح سلول‌ها ایجاد می‌شود.

قابلیت یادگیری هوشمند ظرفیت باتری "Self-Learning"

ممکن است بلافاصله پس از اتصال باتری، مقدار شارژ نمایش‌داده‌شده دقیق نباشد. دلیل آن این است که ماژول هنوز ظرفیت واقعی باتری را به‌طور کامل شناسایی نکرده است.

این برد به قابلیت یادگیری ظرفیت باتری مجهز است. پس از چند چرخه شارژ و دشارژ، مدار مقدار انرژی واردشده و خارج‌شده را بررسی می‌کند و نمایش میزان شارژ را با ظرفیت واقعی باتری هماهنگ‌تر می‌سازد.

به همین دلیل، اگر درصد شارژ در اولین استفاده کمی ناپایدار یا غیرواقعی به نظر برسد، لزوماً نشانه خرابی برد نیست. پس از چند مرتبه شارژ و دشارژ، عملکرد نمایشگر بسیاردقیق‌ و پایدارتر می‌شود.

•
  Features
  1. Multi-protocol compatibility: support PD/QC/APPLE and other mainstream protocols, adapting to all brands of equipment fast charging
  2. Quadruple safety protection: overcharging/over-discharging/over-voltage/overheating intelligent protection, to avoid potential safety hazards
  3. TFT color screen display strength: real-time display of power/voltage/temperature, status at a glance
  4. Protection-free board design: integrated protection function on the main board, directly weld the battery to save space and simplify assembly
  5. Intelligent self-learning power: automatically calibrate the power display after the first use, accurately reflecting the remaining battery power

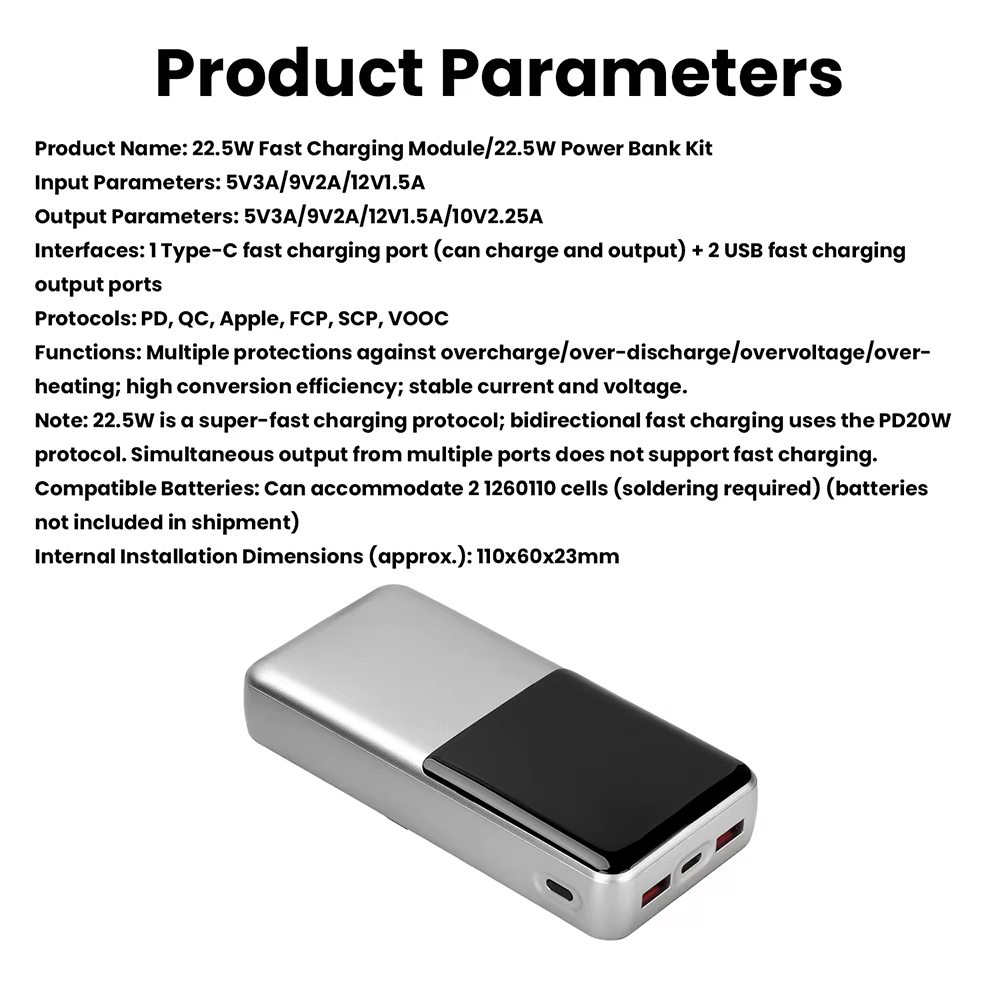

  Parameter

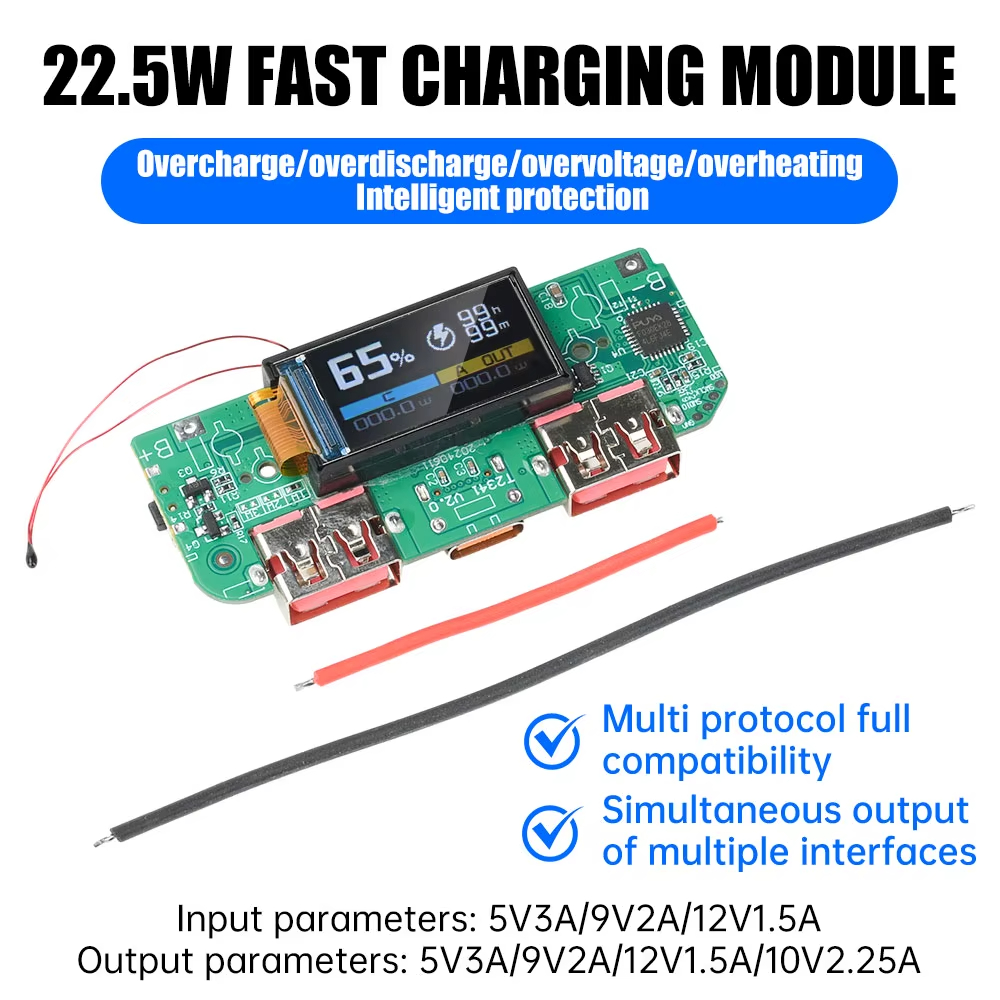

  Product Name: 22.5W fast charging module
  Input Parameters: 5V3A/9V2A/12V1.5A
  Output Parameters: 5V3A/9V2A/12V1.5A/10V2.25A
  Interfaces: Configure 1 Type-C fast charging port (can be charged as well as output) + 2 USB fast charging output ports
  Protocol: PD, QC, APPLE, FCP, SCP, VOOC
  Function: with over-charging / over-discharging / over-voltage / overheating and other kinds of protection, high conversion rate, current and voltage stability
  Note: 22.5W is the super fast charging protocol, bidirectional fast charging is the PD20W protocol, multiple interfaces at the same time the output of the fast charging of no

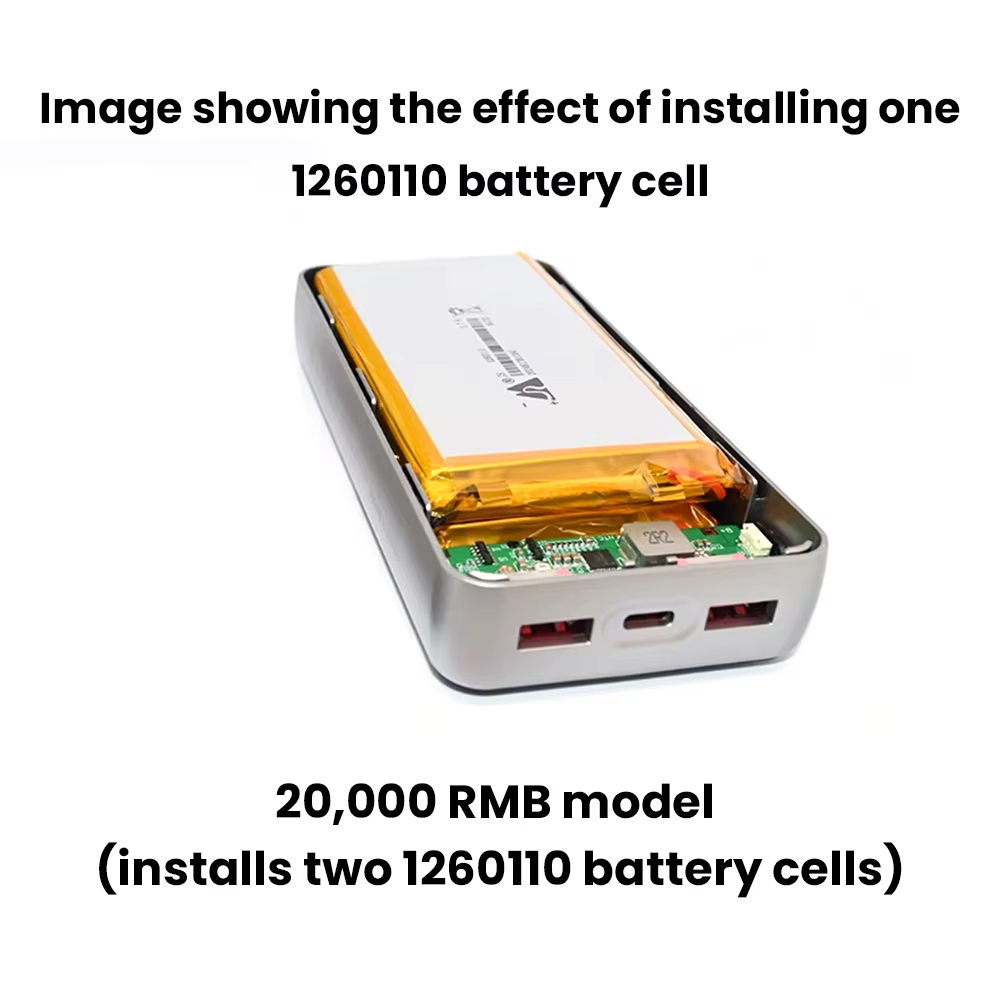

  Battery compatibility: Accommodates two 1260110 cells, requires soldering (batteries not included)

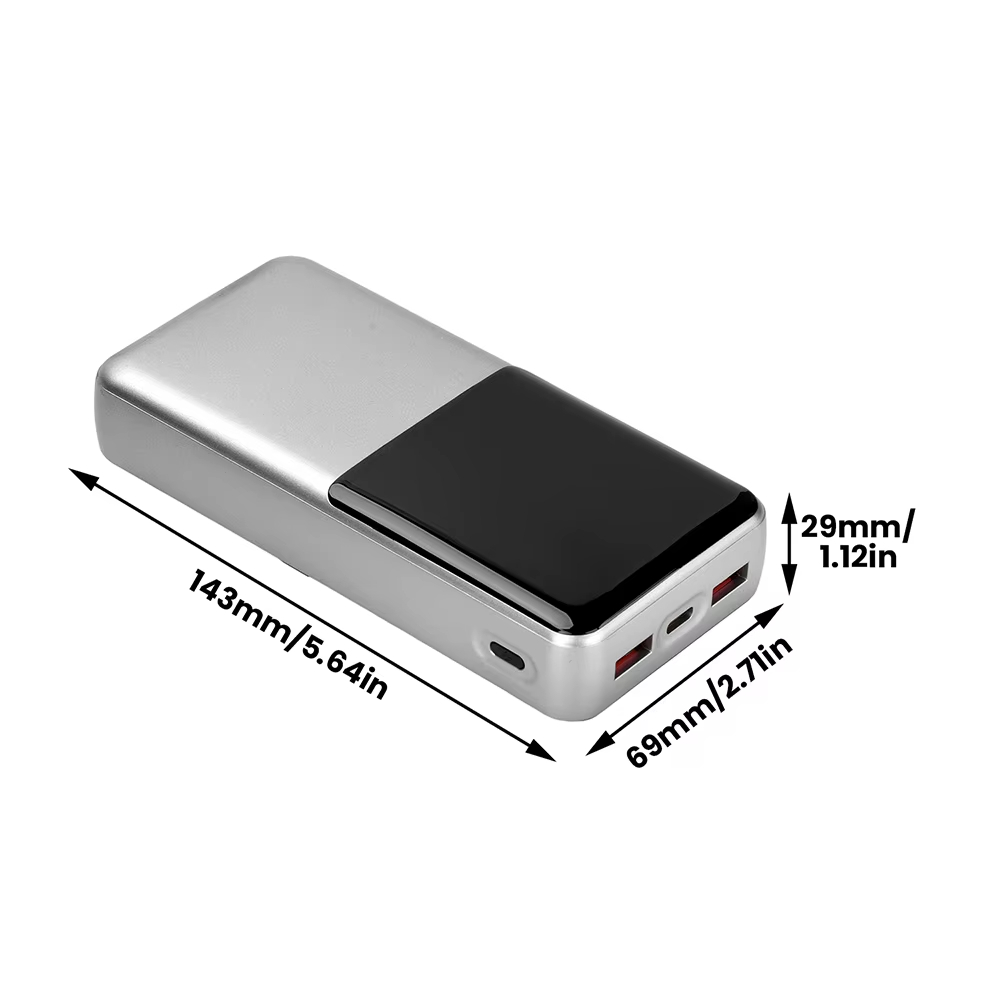

  Internal installation dimensions: Approx. 110x60x23mm
• Assembly instructions
  1. Because the motherboard screen is fragile, upon receipt, please power on the screen to test whether the screen is normal after welding on the tin, the screen wires will be extruded by external forces will be spent on the screen burst screen, please pay attention to protect the screen when using.
  2. Normal use, the battery wires are welded up, wire twisting / alligator clips / spring box and other access methods will lead to insufficient power supply to affect the charging and discharging, the battery positive and negative need to do a good job of insulation protection to avoid damage caused by the use of the process of touching with the motherboard.
  3. motherboard B + position connected to the battery positive, B - position connected to the battery negative, do not connect the reverse, the reverse will burn the motherboard, burn board IC there will be traces, only the reverse or touch connection will occur.
  4. Access to the battery to use 3.7V ternary lithium batteries, lithium iron phosphate batteries can not be used, the battery parallel welding, not in series, series voltage is too high will burn the motherboard.
  5. The motherboard has a protection function, welding batteries do not need to add a protection board, the battery protection board has a limit on the current, beyond the limit will disconnect the output.
• Mobile Power Bank Kit Assembly Instructions
  1. The mainboard screen is fragile. Upon receipt, power on to verify screen functionality before soldering. External pressure on the screen flex cable may cause screen distortion or failure. Handle with care to protect the screen during use.
  2. For normal operation, the battery wires must be soldered directly. Connecting via twisted wires, alligator clips, or spring-loaded terminals may cause insufficient power supply, affecting charging/discharging. Ensure proper insulation of battery terminals to prevent accidental contact with the mainboard during use, which could cause damage.
  3. Connect the battery positive terminal to the motherboard's B+ pin and the negative terminal to B-. Do not reverse polarity, as this will burn the motherboard. Burned ICs will show visible traces, which only occur from reverse connection or accidental contact.
  4. Use 3.7V lithium batteries only. Lithium iron phosphate batteries are not compatible. Connect batteries in parallel, not series. Series connection creates excessive voltage that will burn the motherboard.
  5. The mainboard incorporates built-in protection. Soldered batteries require no additional protection board. Battery protection boards impose current limits; exceeding these limits will cause output disconnection.
  6. After installing the mainboard and batteries, secure the batteries with adhesive tape. For battery models with thickness discrepancies relative to the casing, assess whether spacers are needed to prevent a sunken feel when pressing the casing after assembly. Issues like battery rattling or casing collapse due to failure to check thickness differences or secure batteries with tape constitute improper assembly. We assume no responsibility for casing damage or battery failure resulting from disassembly under such circumstances.
  7. The snap-fit casing is not designed for repeated disassembly. Always thoroughly test all functions—including motherboard output/input, fast charging, buttons, and display—before closing the casing. Ideally, perform several charge/discharge cycles to confirm functionality before sealing. Issues arising from assembling and closing the casing without prior testing constitute improper assembly. We assume no responsibility for casing damage or battery failure resulting from disassembly required due to such issues.
• Instructions for use

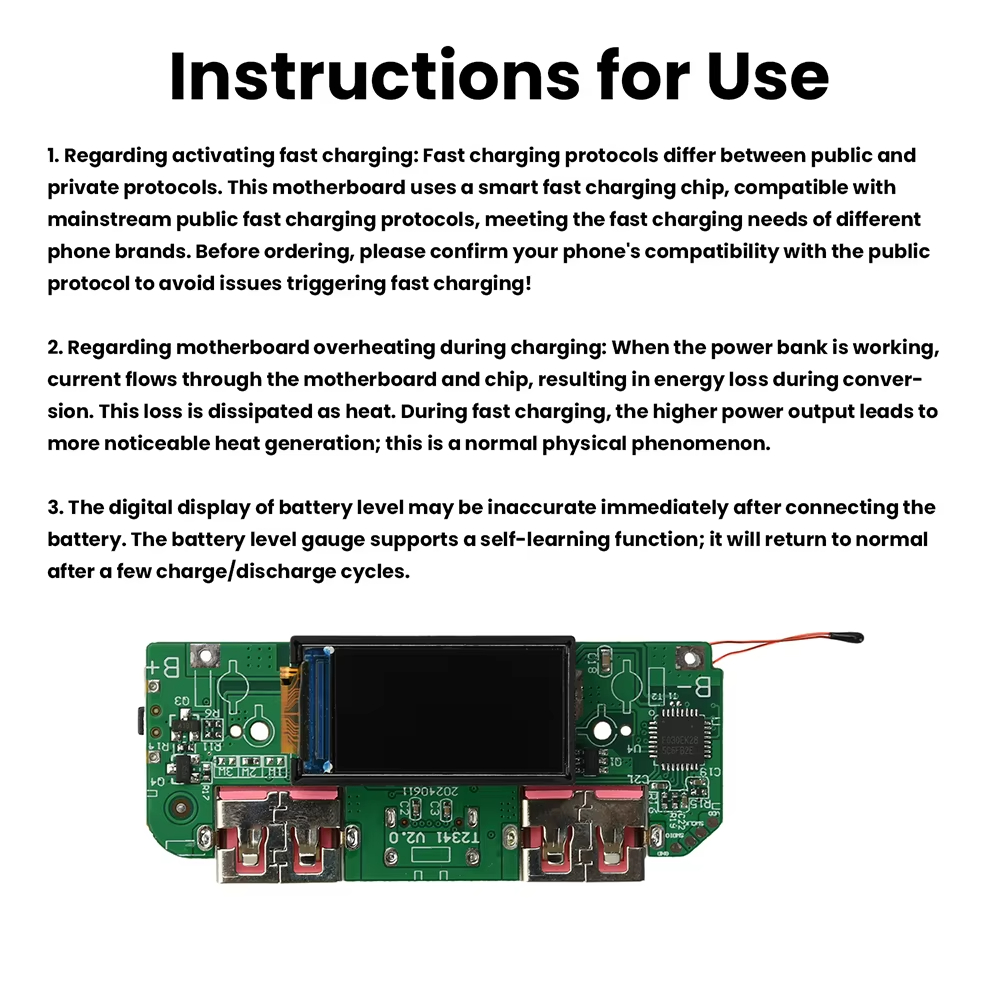

  1. On the activation of cell phone fast charging, cell phone fast charging public and private protocols to distinguish between the motherboard adopts intelligent fast charging chip, compatible with the mainstream public fast charging protocols on the market to meet the needs of different brands of cell phones for fast charging, before placing an order, please confirm that their cell phones are compatible with the public protocols, to avoid not being able to trigger the fast charging!
  2. On the charging of the motherboard heat problem, charging treasure in the work, the current through the motherboard and the chip, energy conversion will have loss, this part of the loss in the form of heat emitted, fast charging, the power is large, the heat is more obvious, this is a normal physical phenomenon.
  3. Just connected to the battery digital display power will be inaccurate, the power meter supports battery capacity self-learning function, charge and discharge cycle a few times after the normal.

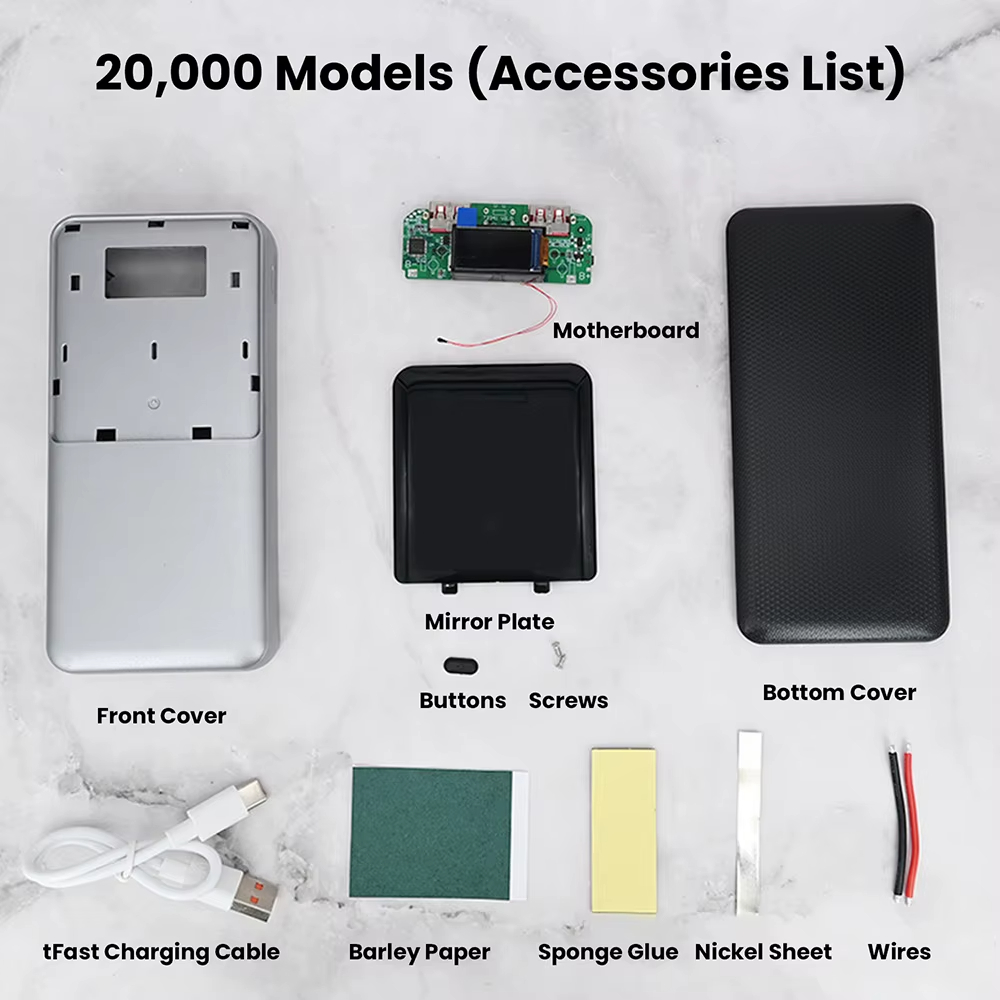

• Package include:
  Package 1: Module x1 + enclosure x1 + accessories x1
