برای معرفی کلی «همه راه‌حل‌های UPS در الکترواکسپرس» می‌توان چهار خانواده اصلی را پوشش داد: سوئیچ دو منبع حرفه‌ای، UPSهای ۱۲ ولت مخصوص روتر و دوربین، ماژول‌های UPS مبتنی بر Type‑C و باتری ۱۸۶۵۰، و در نهایت ماژول‌های شارژ/بوست سبک و کابل‌های افزاینده USB که بیشتر برای پروژه‌های کم‌مصرف و پاوربانک‌محور استفاده می‌شوند. هرکدام از این گروه‌ها برای سطحی از کاربر و سناریوی خاص طراحی شده‌اند؛ از مهندس شبکه که می‌خواهد رک مخابراتی و رادیو‌های بیرونی را با یک سیستم ریداندنت ۱۲ یا ۲۴ ولت پایدار کند، تا کاربر خانگی که فقط می‌خواهد مودم و دوربینش هنگام قطعی برق خاموش نشوند و ترجیح می‌دهد با چند باتری ۱۸۶۵۰ و یک برد UPS کوچک، مشکل را حل کند.


1.

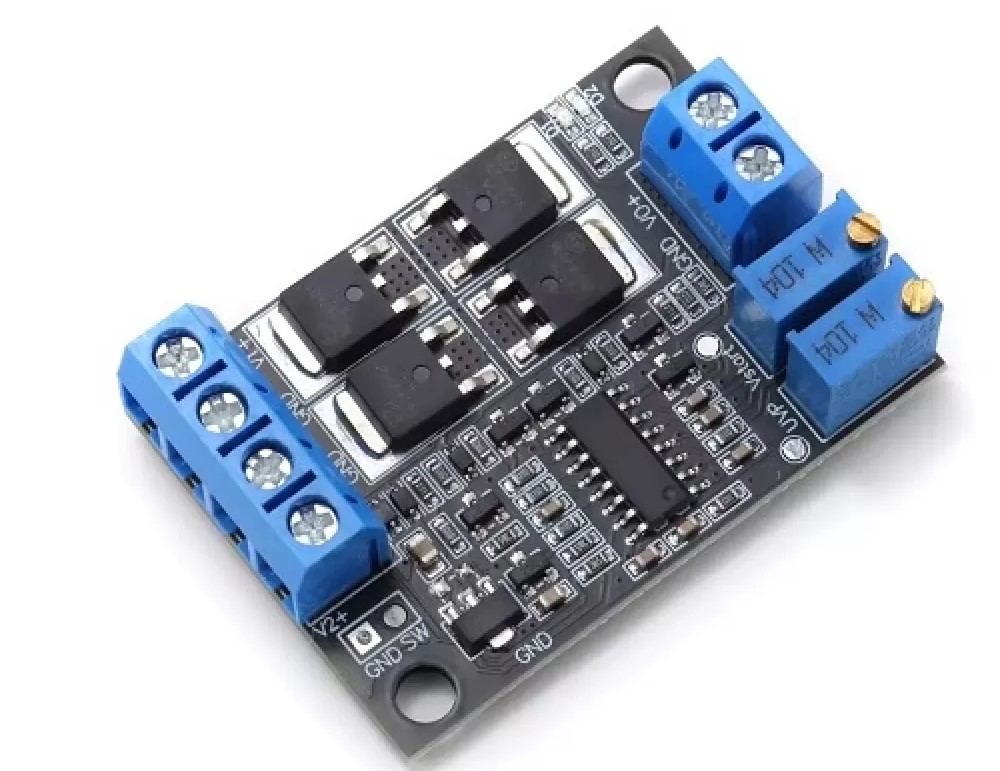

در رأس این خانواده‌ها، سوئیچ هوشمند PowerPathSW02 با ساختار Ideal Diode قرار دارد که بین دو منبع DC در بازه ۶ تا ۳۶ ولت جابه‌جا می‌شود، زمان سوئیچ در حد ۰٫۱ms دارد و تا ۱۵ آمپر جریان را تحمل می‌کند؛ این برد برای ساخت UPS ریداندنت ۱۲/۲۴ ولت، رک‌های مخابراتی، هاب‌های تغذیه و هرجایی که نیاز به دو منبع مستقل (مثلاً آداپتور + باتری) و حفاظت در برابر برگشت جریان است، مناسب است. آستانه‌های UVP و VSTART اجازه می‌دهند ولتاژ قطع و بازیابی منبع اصلی را دقیق برای سیستم‌های ۱۲ و ۲۴ ولت تنظیم کنی تا هم باتری بیش از حد دشارژ نشود و هم سوئیچ رفت و برگشتی آزاردهنده روی مرز ولتاژ رخ ندهد.


2.

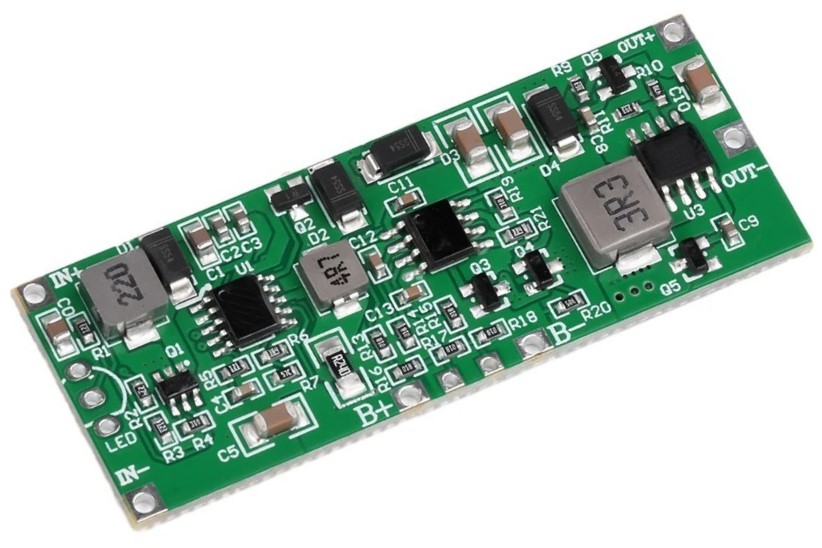

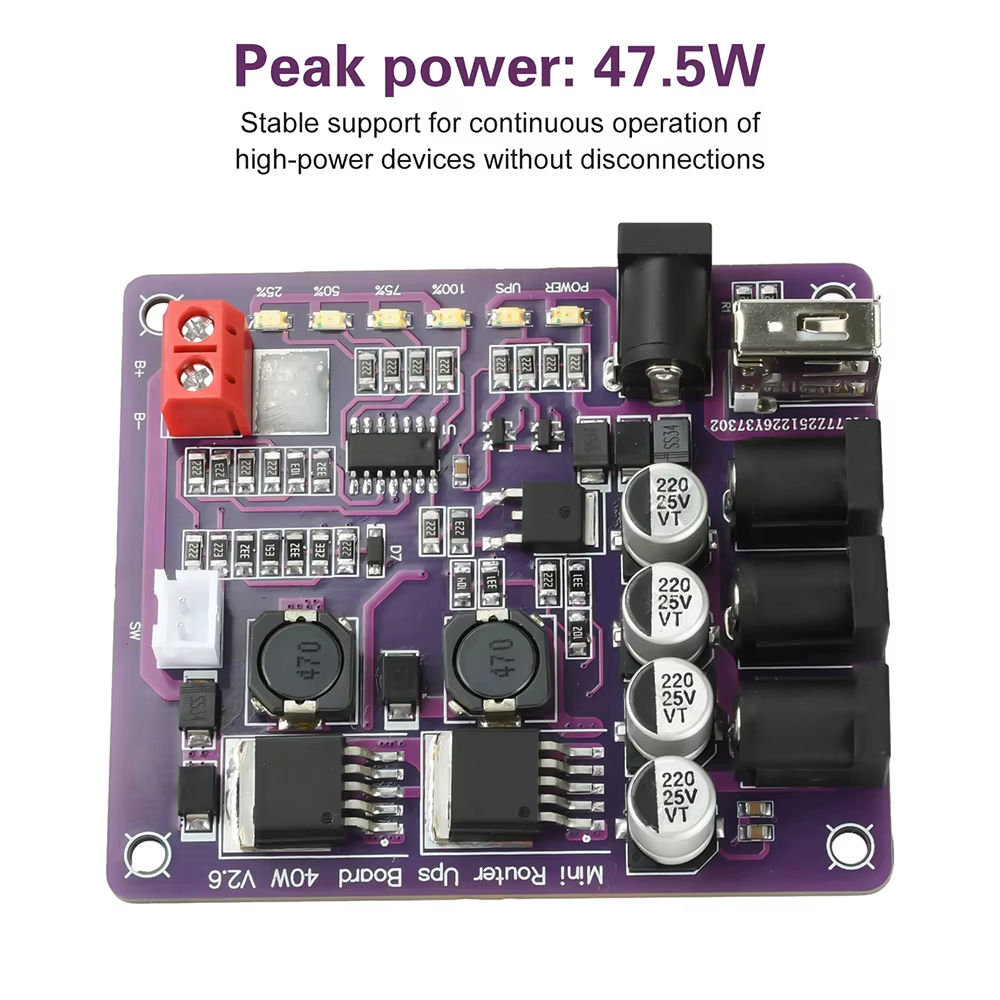

در دسته دوم، ماژول UPS 12V‑36W / 3A مخصوص روتر و دوربین قرار می‌گیرد که تقریباً همه چیز را روی یک برد ادغام کرده است: شارژ پک ۳ سل ۱۸۶۵۰، حفاظت شارژ و دشارژ، مبدل بوست/باک برای تثبیت ۱۲ ولت و سوئیچ خودکار بین آداپتور و باتری. کاربر در عمل فقط ورودی ۱۲ ولت آداپتور، ترمینال پک ۳S و خروجی ۱۲ ولت به مودم/دوربین را وصل می‌کند و بدون آنکه درگیر طراحی BMS و مدار شارژ شود، یک UPS DC تمیز و کوچک برای مودم خانگی، دوربین، NVR یا دستگاه کارتخوان خواهد داشت. این راه‌حل برای جریان‌های حدود ۲–۳ آمپر ایده‌آل است و از نظر سهولت نصب، بهترین گزینه برای کاربران نیمه‌فنی محسوب می‌شود.


3.

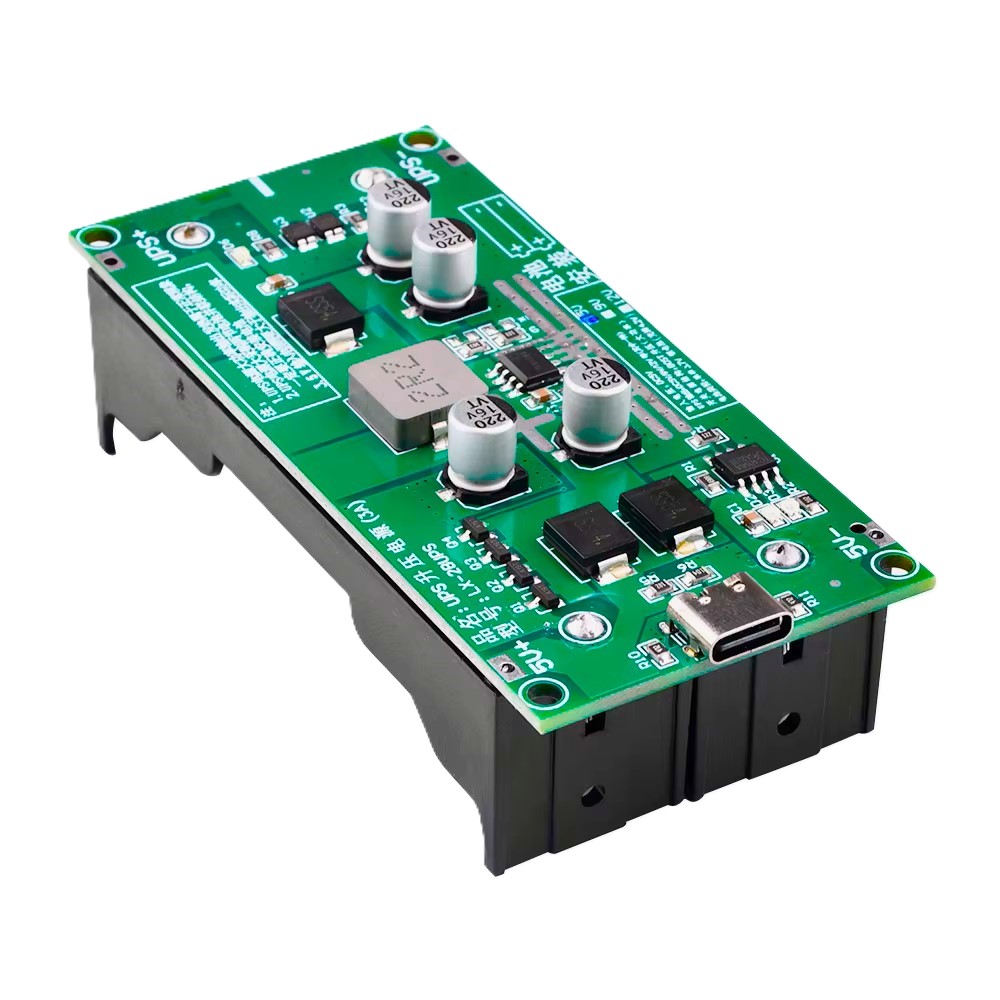

خانواده سوم، ماژول‌های UPS مبتنی بر USB‑Type‑C و ۱۸۶۵۰ هستند؛ مثلاً برد Type‑C 15W / 3A با خروجی ۱۲ ولت که ورودی را از شارژر موبایل یا پاوربانک Type‑C می‌گیرد، باتری ۱۸۶۵۰ را شارژ می‌کند و هنگام قطع برق شهر، به‌صورت خودکار روی باتری سوییچ کرده و همچنان خروجی ۱۲V را برای روتر، رزبری‌پای یا دوربین تأمین می‌کند. مزیت بزرگ این دسته، هماهنگی کامل با دنیای USB و امکان استفاده از شارژرها و پاوربانک‌های موجود است؛ یعنی بدون خرید آداپتور اختصاصی ۱۲V، می‌توان با همان شارژر گوشی، یک UPS DC تمیز ساخت. این مسیر برای پروژه‌های قابل‌حمل، سیستم‌های IoT، روتربردها و کاربردهایی که مصرف در حد ۱–۲ آمپر است، بسیار منطقی و اقتصادی خواهد بود.


4.

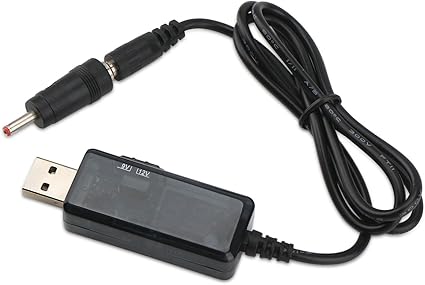

در سطح سبک‌تر و اقتصادی‌تر، ماژول‌های شارژ + بوست تک‌سل ۱۸۶۵۰ و کابل‌های USB افزاینده ۵→۹/۱۲ ولت قرار می‌گیرند که بیشتر برای پاوربانک‌های DIY و مودم‌های کم‌مصرف به‌کار می‌روند. ماژول شارژ/بوست ۳٫۷→۵/۹/۱۲V تا ۲ آمپر، یک باتری ۱۸۶۵۰ را شارژ کرده و خروجی قابل تنظیم می‌دهد؛ با قرار دادن آن در یک جعبه کوچک، یک UPS یا پاوربانک قابل تنظیم برای مودم، روتربرد، آردوینو و ماژول‌های GSM ساخته می‌شود. کابل USB بوست هم با تبدیل ۵V پاوربانک به ۹ یا ۱۲V تا حدود ۱ آمپر، امکان می‌دهد بدون هیچ مونتاژ ویژه‌ای، فقط با یک پاوربانک آماده، چند ساعت مودم یا دوربین سبک را روشن نگه داری؛ محدودیت این راه‌حل جریان کم و تلفات بالاتر در بارهای نزدیک سقف جریان است، اما برای استفاده کوتاه‌مدت و تجهیزات سبک، بسیار کاربردی و ارزان تمام می‌شود.



ترکیب این چهار خانواده باعث می‌شود الکترواکسپرس برای تقریباً هر سناریویی یک راه‌حل داشته باشید:

  • برای پروژه‌های صنعتی و رک‌های مخابراتی که نیاز به جریان‌های بالا و ریداندنسی واقعی دارند، سوئیچ دو منبع PowerPathSW02 اولین انتخاب است.
  • برای خانه، دفتر و دوربین مداربسته، ماژول UPS ۱۲V‑۳۶W مبتنی بر پک ۳S ۱۸۶۵۰ یک گزینه آماده‌مصرف با سیم‌کشی ساده است.
  • برای پروژه‌های قابل‌حمل یا هماهنگ با دنیای USB‑C، ماژول UPS Type‑C با خروجی ۱۲ ولت، هم شارژ، هم بوست و هم سوئیچ خودکار را در یک برد کوچک ارائه می‌دهد.
  • و برای پروژه‌های سبک، تست سریع یا کاربرانی که فقط یک پاوربانک دارند، ماژول شارژ/بوست ۱۸۶۵۰ و کابل بوست USB یک راه ساده و کم‌هزینه برای رساندن ۹/۱۲ ولت به مودم و روتر است.
