ماژول تریگر دقیقاً چگونه کار میکند؟ 🤔
USB-C فقط یک کانکتور ساده نیست. در استاندارد USB Power Delivery، شارژر و مصرفکننده درباره ولتاژ و جریان قابلارائه با یکدیگر ارتباط برقرار میکنند. شارژر ابتدا پروفایلهای توان خود را اعلام میکند؛ برای مثال ممکن است بتواند خروجیهای 5 ولت 3 آمپر، 9 ولت 3 آمپر، 12 ولت 3 آمپر، 15 ولت 3 آمپر یا 20 ولت 5 آمپر ارائه دهد.
ماژول تریگر بر اساس تنظیمی که روی آن انجام دادهاید، ولتاژ موردنیاز را از شارژر درخواست میکند. اگر شارژر از آن پروفایل پشتیبانی کند، ولتاژ خروجی از 5 ولت به ولتاژ انتخابشده تغییر میکند. در نتیجه میتوانید از یک شارژر USB-C جدید، برای تأمین برق تجهیزات 9، 12، 15 یا 20 ولتی استفاده کنید.
نکته مهم این است که ماژول تریگر ولتاژ را تولید یا تقویت نمیکند. این برد فقط از منبع سازگار، ولتاژ موجود در پروفایل شارژ سریع را درخواست میکند. بنابراین اگر شارژر شما فقط خروجی 5 ولت داشته باشد، ماژول تریگر نمیتواند آن را به 9 یا 12 ولت تبدیل کند.
تفاوت ماژول تریگر با مبدل افزاینده ولتاژ 🔄
یکی از اشتباههای رایج این است که ماژول تریگر را با بوست کانورتر یا ماژول افزاینده ولتاژ یکسان بدانند. هر دو محصول ممکن است در ظاهر برای رسیدن به ولتاژ بالاتر استفاده شوند، اما روش کار و کاربرد آنها متفاوت است.
| ویژگی | ماژول تریگر USB-C PD/QC | ماژول افزاینده ولتاژ یا بوست |
|---|---|---|
| وظیفه اصلی | درخواست ولتاژ از شارژر سازگار | افزایش ولتاژ از یک منبع DC |
| منبع ورودی مناسب | شارژر، پاوربانک یا آداپتور PD/QC | باتری، آداپتور DC یا پنل خورشیدی |
| آیا خودش ولتاژ را بالا میبرد؟ | خیر | بله |
| نیاز به پروتکل شارژ سریع | بله | خیر |
| خروجی رایج | 5، 9، 12، 15 یا 20 ولت | متغیر و وابسته به تنظیم ماژول |
| گرما و راندمان | معمولاً بهتر، چون تبدیل DC-DC انجام نمیدهد | وابسته به کیفیت برد و اختلاف ولتاژ ورودی و خروجی |
| کاربرد نمونه | گرفتن 12 ولت از شارژر Type-C | تبدیل 5 ولت پاوربانک به 9 یا 12 ولت |
برای مثال، اگر یک شارژر لپتاپ 65 واتی USB-C PD دارید و به خروجی 12 یا 20 ولت برای پروژه نیاز دارید، ماژول تریگر انتخاب مناسبی است. اما اگر فقط یک باتری 3.7 ولتی یا پاوربانک ساده 5 ولتی دارید، برای رسیدن به 12 ولت باید از یک ماژول افزاینده ولتاژ استفاده کنید، نه تریگر.
برای مشاهده محصولات مرتبط میتوانید به دسته ماژولهای تغذیه، ولتاژ و شارژمراجعه کنید.

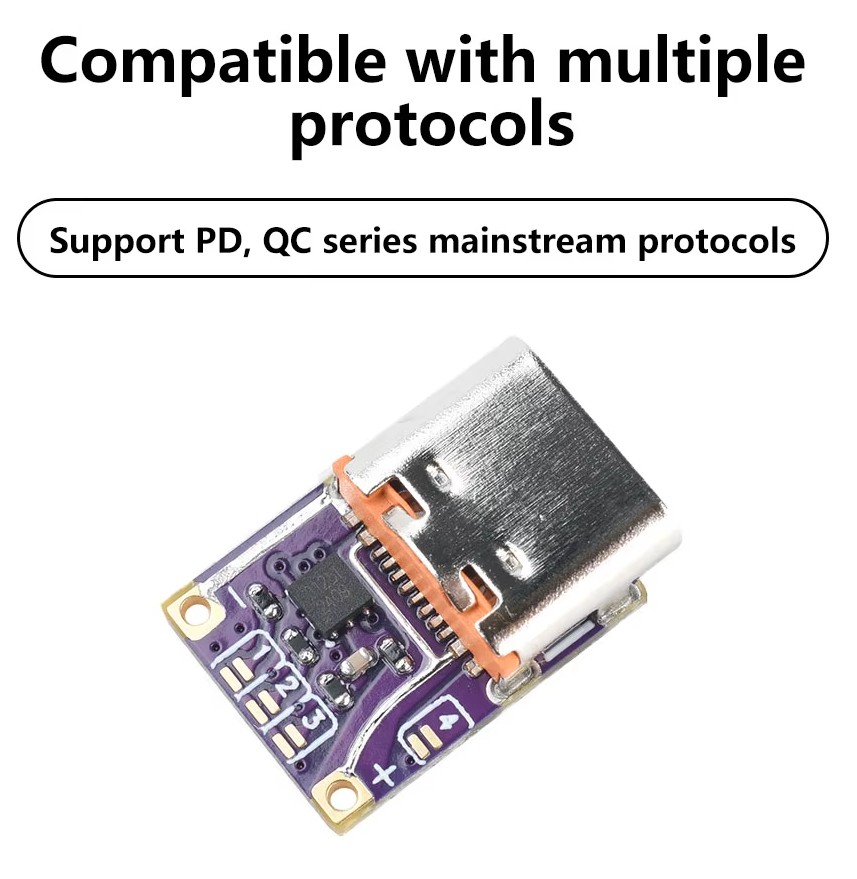

پروتکلهای مهم در ماژول تریگر 📱
پیش از خرید ماژول تریگر، باید بدانید شارژر یا پاوربانک شما از چه پروتکلی پشتیبانی میکند. ماژولهای پیشرفتهتر میتوانند با چند استاندارد شارژ سریع مذاکره کنند و احتمال دریافت ولتاژ موردنیاز از شارژرهای مختلف را افزایش دهند.
| پروتکل | کاربرد معمول | ولتاژهای متداول | نکته مهم |
|---|---|---|---|
| USB PD 2.0 / 3.0 | شارژرهای Type-C، لپتاپ و پاوربانکهای جدید | 5، 9، 12، 15 و 20 ولت | بهترین گزینه برای توانهای بالاتر |
| PPS | شارژ تطبیقی در برخی شارژرها و گوشیها | ولتاژ متغیر در بازه مشخص | به شارژر و ماژول سازگار نیاز دارد |
| QC 2.0 / 3.0 | بسیاری از شارژرهای USB-A و گوشیهای اندرویدی | معمولاً 5، 9 و 12 ولت | برای شارژرهای قدیمیتر کاربردی است |
| QC4+ | شارژرهای جدیدتر با استانداردهای سریعتر | وابسته به شارژر | اغلب با USB-C و PD ارتباط دارد |
| AFC | برخی شارژرهای سامسونگ | اغلب 9 ولت | نیازمند پشتیبانی شارژر و ماژول است |
| FCP | برخی شارژرهای هواوی و آنر | معمولاً 9 ولت | برای همه شارژرهای عمومی تضمینشده نیست |
چگونه ماژول تریگر مناسب انتخاب کنیم؟ 🛒
1. ولتاژ مصرفکننده را مشخص کنید
ابتدا برچسب آداپتور اصلی دستگاه یا دفترچه راهنمای آن را بررسی کنید. روی اکثر دستگاهها ولتاژ ورودی و جریان موردنیاز درج شده است. برای نمونه، مودم و روتر معمولاً با 9 یا 12 ولت کار میکنند، تجهیزات شبکه و دوربینها اغلب 12 ولتی هستند، برخی نمایشگرها و تجهیزات صنعتی کوچک به 12 یا 15 ولت نیاز دارند و لپتاپهای سازگار با USB-C PD معمولاً از 20 ولت استفاده میکنند.
هیچگاه دستگاه 9 ولتی را مستقیم به خروجی 12 ولت یا دستگاه 12 ولتی را به خروجی 20 ولت متصل نکنید؛ مگر اینکه سازنده دستگاه، بازه ورودی گستردهای را اعلام کرده باشد. ⚠️
2. جریان موردنیاز را بررسی کنید
اگر روی آداپتور دستگاه نوشته شده باشد 12V 2A، توان تقریبی موردنیاز دستگاه برابر است با:
P = V × I
P = 12 × 2 = 24W
در این مثال، شارژر، کابل و ماژول تریگر باید دستکم توان 24 وات را در خروجی 12 ولت فراهم کنند. برای پایداری بیشتر، بهتر است حدود 20 تا 30 درصد توان اضافی در نظر بگیرید. بنابراین یک شارژر دارای خروجی واقعی 12 ولت با توان 30 وات یا بالاتر انتخاب مطمئنتری است.
3. توان واقعی شارژر را در نظر بگیرید
توان اسمی ماژول تریگر بهتنهایی ملاک نیست. اگر ماژول شما تا 100 وات را پشتیبانی کند اما شارژر فقط 20 وات توان ارائه دهد، کل سیستم همچنان به همان 20 وات محدود خواهد بود.
| نیاز پروژه | حداقل پروفایل پیشنهادی شارژر | انتخاب منطقی |
|---|---|---|
| مدار 5 ولت، 2 آمپر | 5V / 2A | شارژر USB معمولی یا PD |
| مودم 9 ولت، 1 آمپر | 9V / 2A | شارژر PD یا QC حداقل 18 وات |
| مودم یا روتر 12 ولت، 2 آمپر | 12V / 2A | شارژر PD با پروفایل 12V و توان حداقل 30 وات |
| دستگاه 15 ولت، 3 آمپر | 15V / 3A | شارژر USB-C PD حداقل 45 وات |
| پروژه 20 ولت، 3.25 آمپر | 20V / 3.25A | شارژر لپتاپ 65 وات PD |
| تجهیزات توان بالا | بر اساس ولتاژ و جریان واقعی پروژه | ماژول و شارژر PD با توان کافی |
برای پروژههایی که به ولتاژهای 12، 15 یا 20 ولت و توان بالاتر نیاز دارند، میتوانید ماژول تریگر 100 وات شارژ سریع Type-C با پشتیبانی از PD و QC را بررسی کنید. توجه داشته باشید که توان واقعی خروجی به شارژر، کابل و تنظیمات انتخابشده نیز وابسته است.
4. کابل USB-C را جدی بگیرید
کابل ضعیف یا بیکیفیت میتواند باعث افت ولتاژ، قطع و وصل شدن خروجی، گرم شدن کانکتور یا محدود شدن توان شود. برای کاربردهای 60 تا 100 وات، از کابل USB-C باکیفیت و دارای مشخصات توان مناسب استفاده کنید. در توانهای بالاتر، کابل باید جریان موردنیاز را بهصورت واقعی پشتیبانی کند.
آموزش اتصال ماژول تریگر Type-C 🧰
اتصال اکثر ماژولهای تریگر ساده است؛ اما پیش از وصل کردن دستگاه اصلی، حتماً خروجی را با مولتیمتر اندازه بگیرید. این مرحله ساده میتواند از آسیب دیدن تجهیزات جلوگیری کند.
- ولتاژ و جریان موردنیاز مصرفکننده را از روی آداپتور یا دفترچه دستگاه بررسی کنید.
- ولتاژ خروجی ماژول تریگر را با کلید، جامپر، DIP Switch یا دکمه تنظیم انتخاب کنید.
- شارژر یا پاوربانک سازگار PD/QC را با کابل مناسب به ورودی Type-C ماژول وصل کنید.
- چند ثانیه صبر کنید تا مذاکره بین شارژر و ماژول انجام شود.
- با مولتیمتر، ولتاژ خروجی بین پایانه مثبت و منفی را اندازه بگیرید.
- در صورت صحیح بودن ولتاژ، مصرفکننده را با رعایت قطبیت مثبت و منفی متصل کنید.
- در چند دقیقه اول، دمای کابل، سوکت و برد را بررسی کنید.
بعضی مدلهای ماژول تریگر با جامپر یا پین انتخاب ولتاژ تنظیم میشوند و بعضی مدلها دکمه، کلید یا نمایشگر دارند. قبل از اتصال بار، دفترچه یا راهنمای همان مدل را بررسی کنید.
کاربردهای عملی ماژول تریگر 🚀
ماژول تریگر فقط برای شارژ تلفن همراه نیست. وظیفه اصلی آن تبدیل یک شارژر USB-C مدرن به منبع تغذیهای انعطافپذیر برای پروژهها و دستگاههای مختلف است.
| پروژه یا دستگاه | ولتاژ متداول | راهحل پیشنهادی |
|---|---|---|
| تغذیه مودم یا روتر | 9V یا 12V | تریگر PD با خروجی مطابق آداپتور مودم |
| راهاندازی ONT فیبر نوری | 12V | تریگر 12 ولت با شارژر PD و کابل فیش DC مناسب |
| برد آردوینو یا ESP32 | 5V یا 9V | تریگر بههمراه رگولاتور مناسب برای ولتاژ نهایی |
| تجهیزات قابلحمل 12 ولتی | 12V | پاوربانک PD بههمراه ماژول تریگر 12 ولت |
| نمایشگر یا مینیکامپیوتر | 12V یا 15V | تریگر متناسب با ورودی دستگاه |
| پروژههای 20 ولتی | 20V | شارژر PD لپتاپ بههمراه تریگر با توان کافی |
| ساخت منبع تغذیه رومیزی | 5 تا 20V | تریگر قابل تنظیم، ولتمتر و کانکتور خروجی مناسب |
اگر هدف شما ساخت برق اضطراری برای مودم یا روتر است، ابتدا باید بررسی کنید که پاوربانک یا شارژر شما در حالت PD، ولتاژ موردنیاز را واقعاً ارائه میدهد. برای آشنایی بیشتر با این کاربرد، مقاله چطور برای روتر و مودم یک UPS DC بسازیم؟و مقاله ساخت UPS حرفهای برای روتر و مودم با ماژولهای الکترو اکسپرس را مطالعه کنید.
محدودیتها و اشتباهات رایج ⚠️
| اشتباه رایج | چرا مشکل ساز است؟ | راه حل |
|---|---|---|
| انتظار 12 ولت از شارژر 5 ولت معمولی | تریگر ولتاژ تولید نمیکند | از شارژر یا پاوربانک PD/QC سازگار استفاده کنید |
| انتخاب ولتاژ اشتباه | ممکن است دستگاه آسیب ببیند | ولتاژ آداپتور اصلی دستگاه را ملاک قرار دهید |
| بیتوجهی به جریان مصرفی | ممکن است شارژر یا کابل داغ شود یا خروجی قطع شود | توان موردنیاز را محاسبه و منبع مناسب انتخاب کنید |
| اتصال بار پیش از اندازهگیری خروجی | ممکن است ولتاژ انتخابی یا مذاکره اشتباه باشد | ابتدا خروجی را با مولتیمتر تست کنید |
| استفاده از کابل بیکیفیت | افت ولتاژ و ناپایداری ایجاد میکند | کابل استاندارد و متناسب با توان تهیه کنید |
| استفاده از تریگر بهجای شارژر باتری | باتری ممکن است آسیب ببیند | برای باتری از ماژول شارژ و BMS مناسب استفاده کنید |
| فرض 100 وات واقعی در هر شرایطی | توان به شارژر، کابل، ماژول و مصرفکننده وابسته است | تمام اجزای مسیر تغذیه را بررسی کنید |
اگر میخواهید از شارژر Type-C برای شارژ باتری لیتیومی استفاده کنید، ماژول تریگر را مستقیم به باتری وصل نکنید. ماژول تریگر فقط یک منبع ولتاژ فراهم میکند و وظیفه کنترل جریان شارژ، مدیریت ولتاژ نهایی، محافظت در برابر شارژ بیشازحد یا قطع شارژ را ندارد. برای این کاربرد، به ماژول شارژ مناسب، BMS و در صورت نیاز مبدل کاهنده با قابلیت کنترل جریان احتیاج دارید.
برای پروژههای باتری و پاوربانک، میتوانید ماژول پاوربانک دوطرفه فستشارژ PD100W با نمایشگر رنگی TFT، قابلیت Self-Learning یادگیری هوشمند ظرفیت و همچنین ماژول پاوربانک شارژ سریع دوطرفه 100 وات IP2368 Type-C را بررسی کنید.
پرسشهای متداول درباره ماژول تریگر ❓
آیا ماژول تریگر از شارژر معمولی 5 ولت، 12 ولت میسازد؟
خیر. ماژول تریگر مبدل افزاینده نیست. تنها زمانی 9، 12، 15 یا 20 ولت دریافت میکنید که شارژر یا پاوربانک، آن ولتاژ را از طریق PD، QC یا پروتکل سازگار ارائه دهد.
آیا میتوان با ماژول تریگر مودم 12 ولتی را روشن کرد؟
بله، اگر مودم واقعاً ورودی 12 ولت DC دارد، مصرف آن از توان قابلارائه شارژر کمتر است و شارژر یا پاوربانک شما پروفایل 12 ولت PD را پشتیبانی میکند. پیش از اتصال مودم، ولتاژ خروجی را با مولتیمتر بررسی کنید.
چرا تریگر همیشه خروجی 5 ولت میدهد؟
احتمال دارد شارژر از پروتکل یا ولتاژ موردنظر پشتیبانی نکند، کابل نامناسب باشد، تنظیم ماژول اشتباه انجام شده باشد یا سازگاری کامل بین شارژر و ماژول وجود نداشته باشد. ابتدا یک شارژر PD معتبر و یک کابل مناسب را آزمایش کنید.
آیا تریگر 100 وات بهتنهایی 100 وات توان میدهد؟
خیر. عدد 100 وات معمولاً حداکثر توان قابلتحمل ماژول است. توان واقعی به ضعیفترین بخش زنجیره یعنی شارژر، کابل، ماژول یا مصرفکننده وابسته است. اگر شارژر شما 65 وات باشد، خروجی نمیتواند 100 وات واقعی ارائه دهد.
آیا ماژول تریگر برای شارژ لپتاپ مناسب است؟
برای دریافت ولتاژ از شارژر USB-C، بله؛ اما برای شارژ مستقیم لپتاپ باید ورودی، پروفایل PD موردنیاز، توان شارژر، کابل و مدار اتصال کاملاً سازگار باشند. برای ساخت پاوربانک لپتاپ، استفاده از ماژولهای مدیریت توان و شارژ باتری حرفهای انتخاب مناسبتری است.
جمعبندی ✅
ماژول تریگر USB-C PD/QC یک ابزار کاربردی برای دریافت ولتاژهای 9، 12، 15 و 20 ولت از شارژرها و پاوربانکهای شارژ سریع است. این ماژول جای مبدل افزاینده ولتاژ یا شارژر باتری را نمیگیرد؛ بلکه با مذاکره با یک منبع سازگار، ولتاژی را که شارژر توان ارائه آن را دارد در اختیار پروژه قرار میدهد.
برای انتخاب درست ماژول تریگر، همیشه چهار عامل را بررسی کنید: ولتاژ دستگاه، جریان مصرفی، توان واقعی شارژر و کیفیت کابل. قبل از اتصال دستگاه اصلی نیز خروجی ماژول را با مولتیمتر اندازه بگیرید. با انتخاب صحیح، یک شارژر USB-C PD میتواند به منبع تغذیهای جمعوجور، انعطافپذیر و بسیار کاربردی برای دهها پروژه الکترونیکی تبدیل شود. ⚡
