ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A

• مشخصات
• ماژول تغذیه کاهنده LM2596S DC-DC
• ولتاژ ورودی:4V-35V
• ولتاژ خروجی:1.25 تا 30 ولت
• حداکثر جریان خروجی : 3 آمپر
• افت ولتاژ : حداقل 2 ولت
• ضریب تبدیل: % 92 (حداکثر)
• ریپل خروجی: کمتر از 30mv
• فرکانس سوییچینگ: 65KHZ
• دمای کاری: 85+ ~ 45- (سانتی گراد)

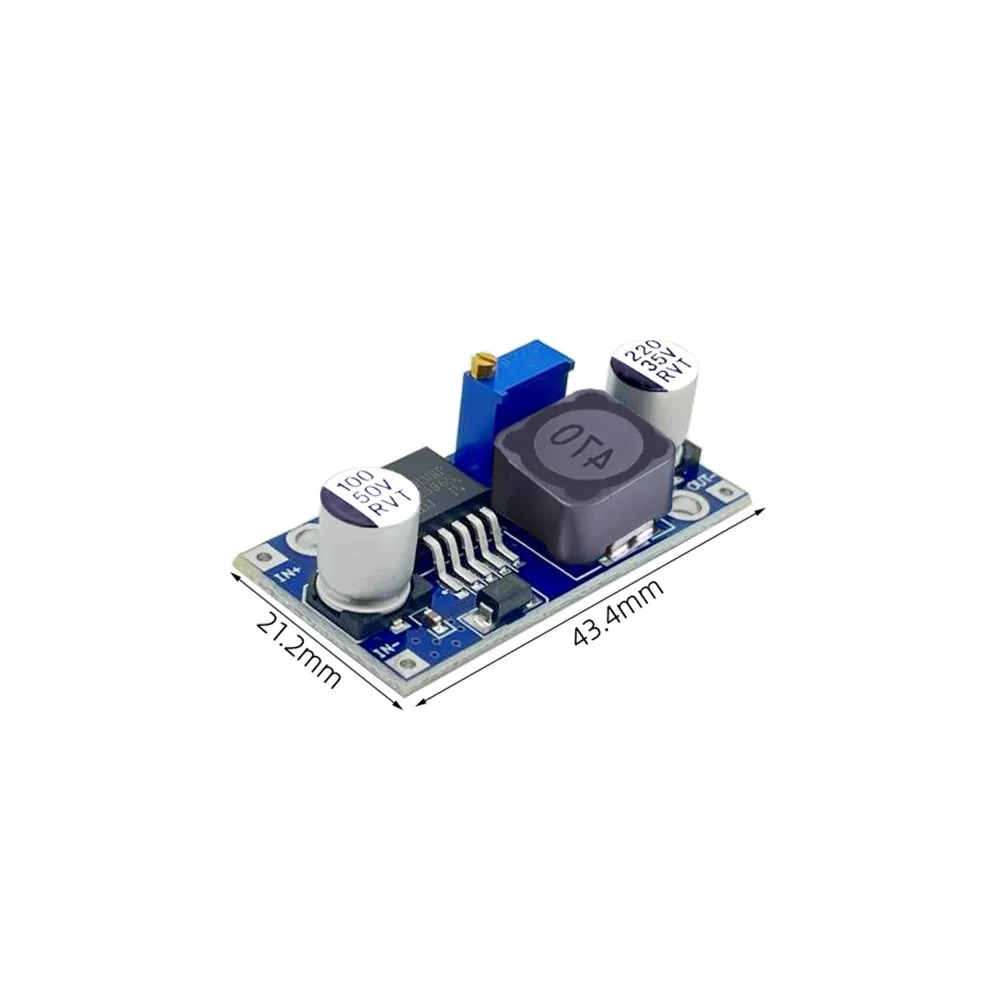

• اندازه: 43mm * 21mm * 14mm
•
• توضیحات

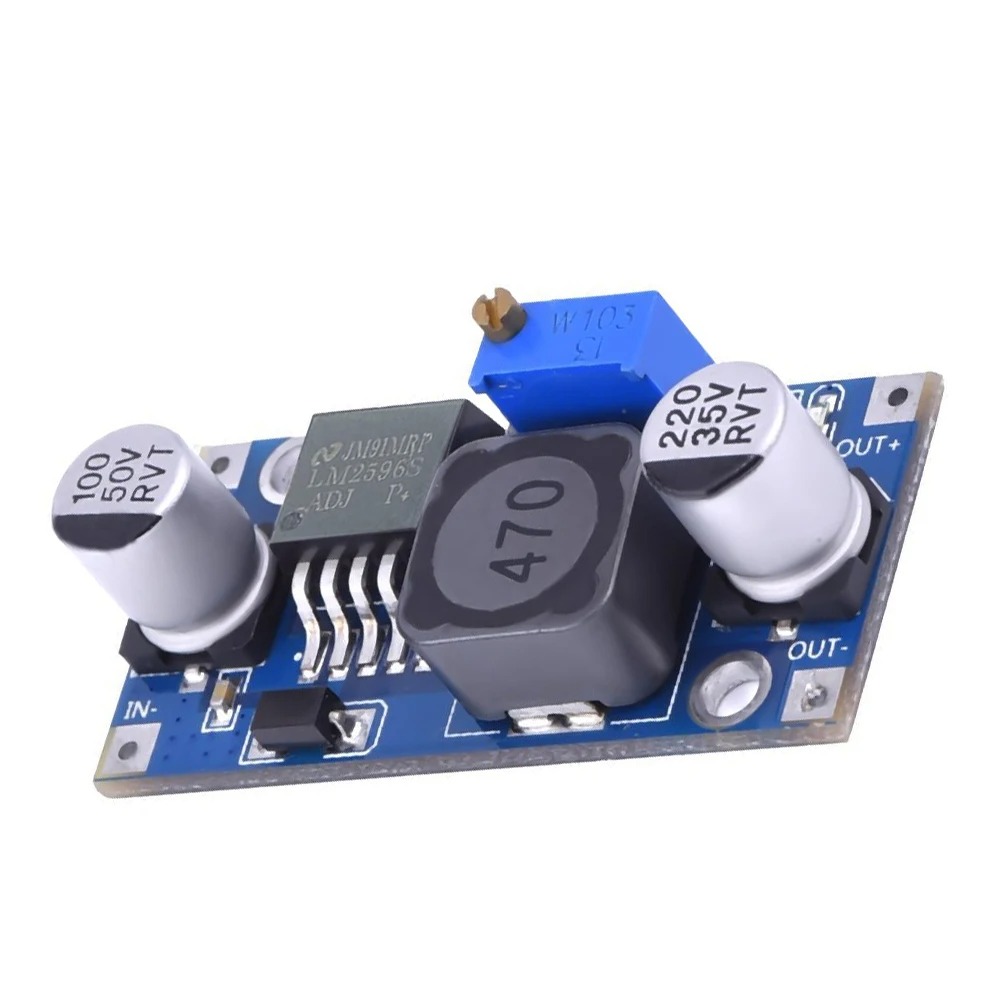

این ماژول تنظیم ولتاژ بسیار ساده و کارآمد است و با کمک مولتی‌ترن تعبیه‌شده روی برد، می‌توانید ولتاژ خروجی دلخواه خود را دقیقاً تنظیم کنید. در بسیاری از پروژه‌های الکترونیکی نیاز به ولتاژهای غیرمرسوم یا پایین‌تر از منبع تغذیه موجود است؛ اینجاست که یک مبدل DC-DC با قابلیت تنظیم و جریان‌دهی بالا وارد عمل می‌شود.

کاربردها و مزایا:

• تبدیل ولتاژ منبع به مقدار مورد نیاز مدار: هنگامی‌که ولتاژ باتری یا منبع بیش از مقدار مورد نیاز یک سناریوی خاص باشد، این ماژول ولتاژ را با بازده بالا کاهش یا تنظیم می‌کند.
• مناسب برای بارهای پرمصرف: در مدارهایی که رله‌ها، موتورها یا چند مؤلفه با جریان بالا وجود دارند، رگولاتورهای خطی معمولی قادر به تأمین جریان لازم نیستند؛ بنابراین استفاده از مبدل DC-DC با خروجی آمپر بالا ضروری است.
• تولید ولتاژ نامتعارف با جریان بالا: برخی ماژول‌ها (مثلاً ماژول GSM مانند SIM900) نیاز به ولتاژ و جریان خاصی دارند که رگولاتورهای معمولی ارائه نمی‌دهند؛ این ماژول می‌تواند ولتاژهایی مانند 4.3 ولت با جریان 2A را به‌راحتی فراهم کند.
• تنظیم دقیق با مولتی‌ترن: مولتی‌ترن امکان تنظیم گام‌به‌گام و پایدار ولتاژ خروجی را فراهم می‌کند تا بتوانید مقدار دقیق مورد نیاز را بدست آورید.

• Type: LM2596S DC-DC Step down power supply module
• Input voltage: 4V-35V
• Output voltage: 1.23V-30V
• Input current: 3A(Max)
• Conversion efficiency: 92%(highest)
• Output ripple: <30mV
• Switching frequency: 65KHz
• ℃Working temperature: -45℃~ +85
• Dimension: 43mm * 21mm * 14mm

• طراحی منابع تغذیه
• استفاده در پروژه های صنعتی
• در طراحی پاوربانک
• درایور موتورها
• منبع تغذیه برای پروژه های الکترونیکی با ولتاژ ورودی بالا
• کاهش ولتاژ خروجی برای سیستم های روباتیک و کنترل کننده ها
• منبع تغذیه برای ماژول های رادیویی مانند رادیوهای FM و GSM
• استفاده در پروژه های لامپ LED و برد های نوری
• استفاده در سیستم های خودرویی برای کاهش ولتاژ ورودی از باتری خودرو
• استفاده از این ماژول به عنوان منبع تغذیه برای ماژول SIM800L با ولتاژ خروجی 4 ولت DC
• استفاده از این ماژول به عنوان منبع تغذیه برای سیم کارت و ماژول SIM800L در پروژه های IoT و ارسال داده ها

چی هست و دقیقا چی کار می‌کند؟

این ماژول یک مبدل DC-DC کاهنده (BUCK) بر پایه آی‌سی LM2596 است؛ یعنی از یک ولتاژ بالاتر، بهت یک ولتاژ پایین‌تر، قابل تنظیم و با راندمان خوب می‌دهد. ورودی‌اش حدود ۳ تا ۳۰ ولت زده شده، ولی تو توضیحات و تجربه کاربری بهتره حداقل ۴ ولت رو جدی بگیری؛ خروجی هم بین حدود ۱.۲۳/۱.۵ تا ۳۰ ولت با مولتی‌ترن تنظیم می‌شود، البته به شرط این‌که همیشه ۱.۵ تا ۲ ولت اختلاف بین ورودی و خروجی باشه.

روی کاغذ نوشته حداکثر جریان خروجی ۳ آمپر، فرکانس سوئیچینگ حدود ۱۵۰ کیلوهرتز، ریپل و رگولاسیون هم در حد ماژول‌های اقتصادی بازار قابل قبوله. یعنی برای تغذیه میکروکنترلر، رله، نوار LED و ماژول‌های معمولی خوبه؛ برای مدارهای آنالوگ خیلی حساس، یا باید فیلتر اضافه کنی یا سراغ چیز جدی‌تر بری.

نکات قوت ماژول (چرا این‌قدر محبوب شده؟) 💪

چند تا چیز باعث شده LM2596 این‌همه همه‌جا دیده بشه:

• محدوده ولتاژ ورودی و خروجی خیلی منعطفه؛ از آداپتور ۱۲ یا ۱۹ ولت لپ‌تاپ می‌تونی ۵ ولت، ۹ ولت یا هر مقدار دیگه تا حدود ۲۴–۳۰ ولت بگیری و خیال‌ات راحت باشه که با یک پیچ مولتی‌ترن تنظیم می‌شه.
• جریان ۲ تا ۲.۵ آمپر مداوم را اگر تهویه خوب باشه، معمولاً بدون دردسر تحمل می‌کند؛ عدد ۳ آمپر بیشتر سقف تئوریه تا چیزی که بخوای همیشه روش حساب باز کنی.
• قطعاتش برای یک ماژول اقتصادی بد نیستند؛ خازن‌های سالید SANYO، سلف مناسب و برد با مس ضخیم‌تر کمک می‌کنند در استفاده منطقی، عمر قابل قبولی داشته باشه.

در عمل یعنی مثلا برای این سناریوها انتخاب خوبی است:

• تغذیه آردوینو و NodeMCU از آداپتور ۱۲ یا ۱۹ ولت.
• ساخت منبع تغذیه قابل تنظیم روی میز کار با یک ولت‌متر پنلی کوچیک.
• تبدیل ۱۲ ولت به ۵ ولت برای نوار LED، فن، رله، ماژول سیم‌کارت (با درنظر گرفتن پیک جریان).

جاهایی که اذیت می‌کند و باید حواست باشد ⚠️

این ماژول یه‌جورایی مثل یک رفیق خوبه که اگر کار درست ازش بخوای، کنارت می‌ایسته؛ ولی اگر بخوای زور بگی، کم می‌آره.

• افت ولتاژش حداقل حدود ۲ ولته؛ یعنی اگر خروجی ۵ ولت می‌خوای، ورودی زیر ۷ ولت عملا مرزی و پرریسکه، و برای ۱۲ ولت بهتره ورودی حداقل ۱۴ ولت باشه. هر چه اختلاف ورودی و خروجی کم‌تر بشه، مدار بیشتر زور می‌زند، دما بالا می‌ره و احتمال ناپایداری می‌ره بالا.
• برای باتری ۱۸۶۵۰ تک سل گزینه‌ی خیلی مناسبی نیست؛ چون وقتی باتری به ۳.۷–۳.۵ ولت می‌رسه، عملا زیر حد کارکردش قرار می‌گیرد و خروجی یا می‌ریزه یا کامل قطع می‌شود. اگر می‌خواهی با لیتیوم کار کنی، بهتره سراغ ماژول‌های مخصوص باتری مثل شارژرهای TP4056 یا BMSهای چندسل که خود الکترواکسپرس هم زیاد دارد بروی.
• در عدد ۳ آمپر، بدون هیت‌سینک و گردش هوا، خیلی سریع گرم می‌شود؛ خود دیتاشیت و فروشگاه‌ها هم تاکید کرده‌اند که برای توان‌های بالای حدود ۱۰ وات، دما و محیط مهم می‌شود.

خلاصه: اگر می‌خواهی پروژه‌ات بی‌صدا و بدون دردسر کار کند، برای جریان‌های طولانی در حد ۱.۵ تا ۲ آمپر رویش حساب کن، نه ۳ آمپر فول‌لود.

چند سوال مهم که معمولا همه می‌پرسند ❓

۱. چطور ولتاژ خروجی LM2596 را تنظیم کنم که گیج نشوم؟ 🔧

روی برد یک مولتی‌ترن آبی هست که باید با پیچ‌گوشتی ریز بچرخانی. چون مولتی‌ترن است، نصف دور که چیزی عوض نمی‌کند؛ لازم است چند دور کامل در یک جهت بچرخانی تا ولتمتر تغییر را نشان بدهد، همین‌جا است که خیلی‌ها فکر می‌کنند «خراب است» درحالی‌که هنوز کافی نچرخانده‌اند.

بهترین کار این است:

• اول ورودی را وصل کن و یک مولتی‌متر خوب روی خروجی بگذار.
• بدون این‌که بار ببندی، مولتی‌ترن را آرام و با حوصله بچرخان و هر بار عدد را نگاه کن؛ وقتی به ولتاژ دلخواه رسیدی، بعد برو بار اصلی را وصل کن و دوباره چک کن.

اگر واقعا هرچقدر می‌چرخی خروجی تکون نمی‌خورد و روی مثلا ۱۲ ولت ورودی قفل مانده، احتمال خرابی وجود دارد و بهتر است با پشتیبانی فروشگاه یا خدمات پس از فروش هماهنگ کنی.

۲. می‌توانم مولتی‌ترن را بردارم و یک ولوم پنلی جلوی جعبه بزنم؟ 🎛️

از نظر اصولی، بله. روی اکثر این ماژول‌ها، مقدار مولتی‌ترن ۱۰ کیلواهم خطی است؛ یعنی اگر یک پتانسیومتر ۱۰k خطی برداری و سه پایه‌اش را درست جایگزین کنی، می‌توانی ولتاژ را از روی پنل تنظیم کنی. فقط باید دو نکته را رعایت کنی:

• سیم بین پتانسیومتر و برد زیاد بلند و آشفته نباشد که نویز نگیرد؛ بهتر است کابل شیلددار یا حداقل مسیر کوتاه باشد.
• اگر می‌خواهی دامنه‌ی تنظیم‌ات خیلی تیز نباشد، می‌توانی با یک مقاومت سری/موازی، محدوده ولتاژ خروجی را به بازه‌ی مشخص (مثلا فقط ۴ تا ۹ ولت) محدود کنی که با نیم دور، از ۱ ولت تا ۳۰ ولت نپرد.

این ترکیب برای ساخت یک منبع تغذیه رومیزی ارزان که روی جلوی جعبه یک ولوم و یک نمایشگر ولتاژ داشته باشد، خیلی جواب می‌دهد.

۳. واقعا برای ۳ آمپر طراحی شده یا این فقط عدد روی کاغذ است؟ 🔥

آی‌سی LM2596 خودش می‌تواند تا ۳ آمپر را در شرایط استاندارد و با هیت‌سینک و PCB درست هندل کند، ولی ماژول‌هایی که می‌بینیم، معمولا برای استفاده‌ی دائم روی مرز ۳ آمپر ساخته نشده‌اند. فروشگاه‌های مختلف هم تو توضیحات‌شان غیرمستقیم این را تایید کرده‌اند؛ مثلا یکی‌شان نوشته تا ۳ آمپر، و در عمل جریان مطمئن ۲.۵ آمپر، و یکی دیگر روی بازده ۸۰–۹۰ درصد و محدودیت حرارتی تاکید کرده است.

سناریوی واقعی: فرض کن ورودی ۱۲ ولت داری و می‌خواهی ۵ ولت ۳ آمپر بگیری. این یعنی حدود ۱۵ وات خروجی و شاید ۱۸–۱۹ وات ورودی؛ یعنی ۳–۴ وات گرما روی برد، آن هم روی یک آی‌سی و سلف کوچک. اگر محیط گرم و بسته باشد، خیلی زود دما بالا می‌رود و یا آی‌سی وارد محدودکننده‌ی جریان می‌شود، یا عمرش کم می‌شود. برای پروژه‌ای که قراره روزانه ساعت‌ها روشن باشد، ۲ آمپر عدد منطقی‌تری است.

۴. برای باتری لیتیوم و پاوربانک دست‌ساز از LM2596 استفاده کنم یا نه؟ 🔋

این یکی از رایج‌ترین وسوسه‌هاست: یک سل ۱۸۶۵۰، یک LM2596، و تمام! ولی واقعیت این است که این ماژول برای کار در رنج ۳–۴.۲ ولت طراحی نشده. وقتی ولتاژ باتری به زیر ۴ ولت برسد، مخصوصا زیر ۳.۷–۳.۶، ماژول خیلی امن و پایدار کار نمی‌کند و ممکن است ولتاژ خروجی بیفتد یا قطع شود.

اگر پروژه‌ات باتری‌محور است، بهتر است:

• برای شارژ: از ماژول‌هایی مثل TP4056 (با یا بدون محافظ) استفاده کنی.
• برای دشارژ و حفاظت: از BMS مناسب (مثلا ۱ سل، ۳ سل 10A و…) کمک بگیری.

LM2596 را بیشتر در مسیری دوست دارد که یک آداپتور یا منبع ثابت داری و می‌خواهی از آن، چند ولتاژ پایین‌تر و تمیزتر بیرون بکشی.

۵. راندمانش واقعا چقدر است و کجاها به‌صرفه نیست؟ ⚙️

عددهای مختلفی برای بازده زده‌اند، از حدود ۸۰ تا ۹۲ درصد؛ واقعیتش این است که این بازه‌، وابسته به اختلاف ورودی–خروجی و جریان است. هرچه اختلاف کمتر و جریان متوسط باشد، راندمان بالا می‌رود؛ هرچه اختلاف ولتاژ و جریان بالا برود، گرما و اتلاف بیشتر می‌شود.

کجا به‌صرفه نیست؟

• وقتی از ۲۴ ولت می‌خواهی ۳.۳ ولت در جریان بالا بگیری؛
• یا وقتی واقعا روی ۳ آمپر تمام‌وقت حساب می‌کنی؛
• یا مدار آنالوگ خیلی حساس داری که ریپل چند ده میلی‌ولت هم برایت زیاد است.

در این سناریوها یا باید سراغ ماژول‌های تخصصی‌تر بروی، یا بعد از LM2596 یک LDO کم‌ریپل و فیلتر LC بگذاری.

 «ماژول شارژ باتری لیتیومی»

 «BMS سه سل»

«نمایشگر ولتاژ باتری»

«ماژول کاهنده ولتاژ»

«رگولاتور سوئیچینگ ۳ آمپر»

سوال 6: این ماژول در چه کاربردهایی نسبت به رگولاتور خطی مثل ۷۸۰۵ برتری دارد؟

پاسخ:
رگولاتورهای خطی مثل ۷۸۰۵ ساده‌اند، اما راندمان‌شان در اختلاف ولتاژ زیاد بسیار پایین است؛ انرژی اضافه به‌صورت گرما تلف می‌شود. در مقابل، LM2596 یک رگولاتور سوئیچینگ است و با مد پالس عرض‌–مدولاسیون (PWM) کار می‌کند؛ همین باعث می‌شود:

• در تبدیل ۱۲V به ۵V با جریان ۱–۲A، به جای هدررفت شدید، راندمان ۸۵–۹۰ درصدی داشته باشد.
• گرمای تولیدی به‌مراتب کمتر باشد و نیاز به هیت‌سینک سنگین کاهش یابد.
• برای کاربردهایی مثل تغذیه ماژول‌های GSM، روترهای ۵V، نوار LED، سیستم‌های خودرویی ۱۲V→۵V بسیار مناسب باشد.
  «اگر جریان شما زیر ۵۰۰mA است و حساسیت به راندمان کم است، می‌توانید از رگولاتور خطی مانند رگولاتور ۷۸۰۵ استفاده کنید، اما برای جریان‌های بالاتر، ماژول LM2596 انتخاب بهینه‌تری است.»

سوال 7: نحوه سیم‌کشی و راه‌اندازی ماژول LM2596 چطور است؟

پاسخ:
اتصال ماژول LM2596 بسیار ساده است، اما چند نکته کلیدی دارد:

1. اتصال ورودی (VIN و GND):
   • ولتاژ ورودی را به ترمینال‌های IN+ و IN- (یا VIN و GND) وصل کن.
   • حتماً پلاریته را رعایت کن؛ اتصال معکوس اغلب این ماژول‌ها را می‌سوزاند، چون محافظ معکوس داخلی ندارند.
2. اتصال خروجی (VOUT و GND):
   • بار (مثلاً برد آردوینو، ماژول GSM، نوار LED) را به ترمینال‌های OUT+ و OUT- وصل کن.
3. تنظیم ولتاژ خروجی:
   • ابتدا بدون اتصال بار، تغذیه ورودی را وصل کن.
   • با مولتی‌متر، ولتاژ خروجی را اندازه بگیر.
   • مولتی‌ترن (پتانسیومتر آبی رنگ) را به‌آرامی بچرخان تا ولتاژ خروجی به مقدار مورد نیاز (مثلاً ۵V، ۹V یا ۱۲V) برسد.
   • بعد از تنظیم، بار را وصل کن و یک‌بار دیگر ولتاژ را در حالت زیر بار چک کن.

سوال 8: آیا می‌توان از LM2596 برای تغذیه ماژول‌های GSM (مثل SIM800L) استفاده کرد؟

پاسخ:
بله، یکی از کاربردهای رایج این ماژول، تغذیه ماژول‌های GSM است. ماژول SIM800L و مشابه آن در لحظات اوج ارسال (TX) پیک‌های جریان تا حدود ۲A دارند، در حالی که متوسط جریان کمتر است؛ LM2596 با توان ۳A و راندمان بالا، اگر درست تنظیم شود، می‌تواند یک منبع بسیار مناسب برای این کاربرد باشد.

نکات مهم:

• ولتاژ خروجی را روی حدود ۴V تنظیم کن (طبق توصیه اکثر پروژه‌های SIM800L).
• خازن الکترولیتی با ظرفیت حداقل ۴۷۰–۱۰۰۰µF نزدیک ماژول GSM قرار بده تا پیک‌های جریان لحظه‌ای را پوشش دهد.
• از سیم کوتاه و ضخیم برای اتصال بین LM2596 و SIM800L استفاده کن تا افت ولتاژ در لحظه پیک جریان کم شود.
  «برای تغذیه پایدار این ماژول می‌توانید از ماژول مبدل DC-DC LM2596 3A استفاده کنید.»

سوال 9: تفاوت LM2596 ساده با نسخه‌های LM2596 دارای کنترل جریان چیست؟

پاسخ:
نسخه پایه LM2596 فقط ولتاژ خروجی را تنظیم می‌کند و محدودکننده جریان سخت‌افزاری قابل‌تنظیم ندارد؛ حفاظت جریان آن بیشتر به‌صورت محدودیت داخلی آی‌سی است.
در مقابل، برخی بردها (از جمله ماژول ترکیبی LM2596-LM2577 با کنترل جریان که الکترو اکسپرس هم دارد) دارای یک پتانسیومتر دوم برای تنظیم جریان خروجی (CC Mode) هستند.

این ماژول‌های CC/CV دو کاربرد مهم دارند:

• استفاده به‌عنوان شارژر باتری (مثلاً لیتیوم، سربی، نیکل‌متال) با کنترل ولتاژ و جریان به صورت هم‌زمان.
• محدود کردن جریان برای محافظت از بارهای حساس در هنگام راه‌اندازی (Soft Start).

سوال 10: چگونه بفهمم LM2596 برای مصرف من کافی است یا باید ماژول قوی‌تری انتخاب کنم؟

پاسخ:
برای انتخاب درست، باید سه پارامتر را بررسی کنی:

1. جریان مورد نیاز بار (A):
   • اگر بار تو در حالت پایدار زیر ۲A است و پیک‌های کوتاه زیر ۳A، LM2596 مناسب است.
   • اگر دائماً نزدیک ۳A هستی، بهتر است از ماژول قوی‌تر (مثلاً ۵A) یا دو ماژول موازی/تقسیم بار استفاده کنی.
2. اختلاف ولتاژ ورودی و خروجی:
   • هرچه این اختلاف بیشتر باشد، برای توان مشخص، جریان روی سویچ بالاتر می‌رود و گرمای بیشتری تولید می‌شود.
   • مثال: ۲۴V → ۵V @ ۲A نسبت به ۱۲V → ۵V @ ۲A ماژول را بیشتر تحت فشار می‌گذارد.
3. توان (P = Vout × Iout):
   • اگر توان خروجی شما حدود ۱۰–۱۲ وات است (مثلاً ۵V×۲A)، LM2596 بدون هیت‌سینک هم می‌تواند پاسخگو باشد؛ بالاتر از ۱۵W بهتر است هیت‌سینک اضافه شود.

سوال 11: آیا می‌توان LM2596 را در سیستم‌های خودرویی استفاده کرد؟

پاسخ:
بله، یکی از کاربردهای متداول این ماژول، استفاده در سیستم‌های خودرویی ۱۲ ولت برای کاهش ولتاژ باتری خودرو و تغذیه تجهیزات ۵V یا ۹V است؛ مثل فیدر USB، شارژر موبایل، تغذیه رزبری‌پای، روتر، یا پروژه‌های آردوینو خودرویی.

اما باید این نکات را در نظر بگیری:

• ولتاژ برق خودرو در زمان شارژ دینام تا ۱۴٫۴V بالا می‌رود و ممکن است نویزهای لحظه‌ای (ترانزینت) تا چند ده ولت ایجاد شود؛ بهتر است جلو ماژول یک فیلتر RC یا TVS دیود برای محافظت در نظر بگیری.
• حداکثر جریان مورد نیاز مصرف‌کننده‌ها را دقیق حساب کن و LM2596 را بیش از حد نزدیک ۳A دائمی استفاده نکن.
• ماژول را در جای خشک با تهویه نسبی نصب کن؛ نزدیکی به منابع گرما (مثلاً کنار موتور) عمر قطعات را کم می‌کند.

شارژر فندکی خودرو فست شارژ 25 وات 6 پورت دارای ولت متر

سوال 12: چگونه می‌توان نویز و ریپل خروجی LM2596 را برای مدارهای حساس کم کرد؟

پاسخ:
هرچند LM2596 نسبت به خیلی از سوئیچینگ‌ها ریپل نسبتاً کمی دارد، اما برای مدارهای فوق‌حساس (مثلاً ADC با رزولوشن بالا، تقویت‌کننده آنالوگ دقیق یا RF) می‌توان چند کار انجام داد:

• استفاده از خازن خروجی با کیفیت بالا (Low ESR) و در صورت لزوم، افزایش ظرفیت آن.
• اضافه کردن یک فیلتر LC یا RC در خروجی برای کاهش ریپل فرکانس سوئیچینگ.
• نگه‌داشتن سیم‌های خروجی کوتاه و استفاده از مس احتیاطی ضخیم روی PCB.
• اگر بسیار حساس هستی، تبدیل ساختار:
  • اول رگولاتور سوئیچینگ LM2596 برای کاهش ولتاژ،
  • سپس یک رگولاتور خطی Low Dropout (مثل AMS1117 یا 7805) برای نهایی‌سازی ولتاژ فوق‌کم‌نویز.
