شاسی منبع تغذیه رومیزی مدل XH-M229

مشخصات

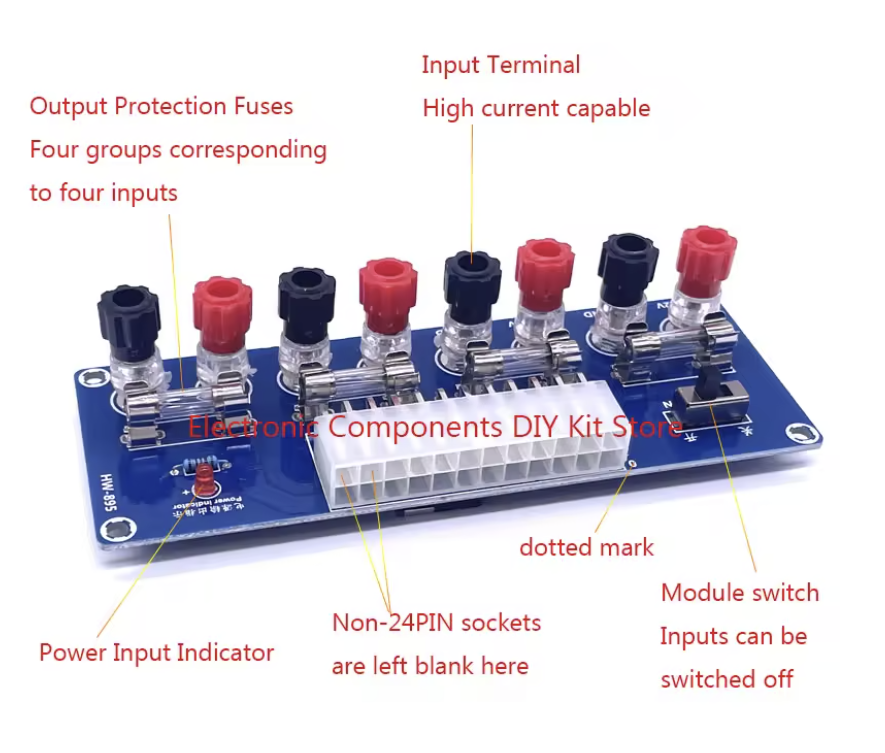

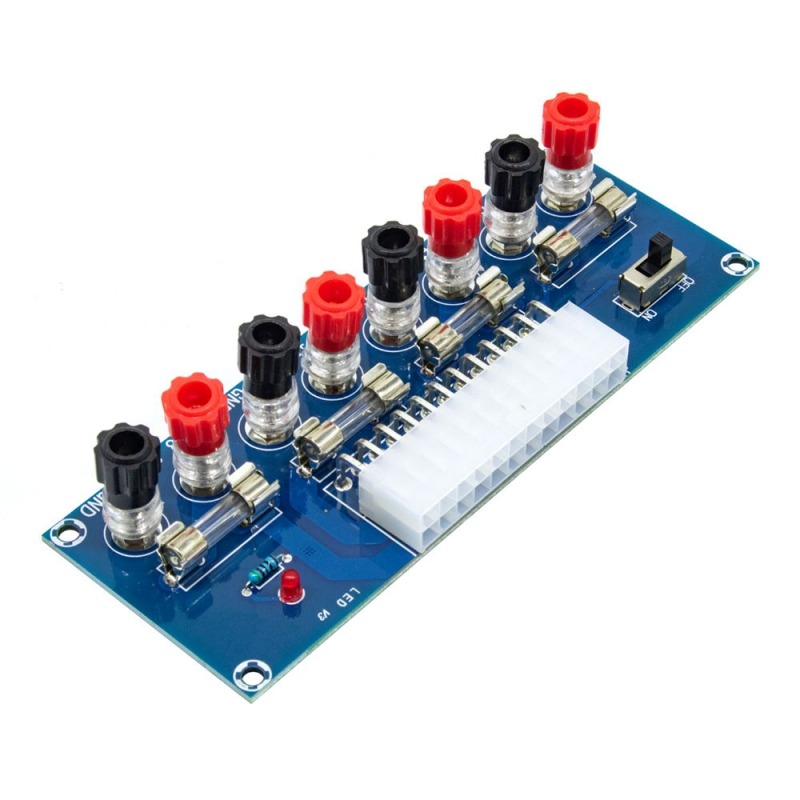

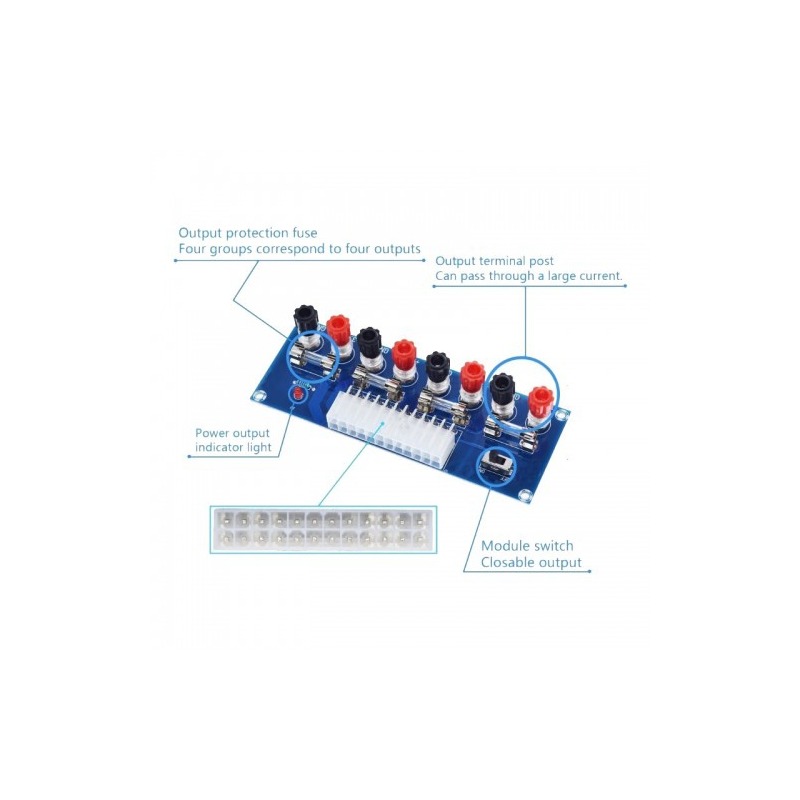

• مدل: XH-M229
• کانکتور 24 پین
• سطح ولتاژ پورت خروجی:12VDC, +12VDC, +5VDC, +3.3VDC-
• دارای 4 فیوز 5 آمپری
  • ورودی: کانکتور استاندارد 24 پین ATX (اتصال مستقیم از پاور کامپیوتر).
  • خروجی‌ها: چهار خروجی مستقل با سطوح ولتاژ معمول ATX (از جمله +12V، −12V، +5V، +3.3V) که هر کدام زمین (GND) جداگانه و فیوز حفاظتی مخصوص خود را دارند.
  • فیوزهای قابل تعویض: هر خروجی دارای فیوز مجزا است؛ در صورت اضافه‌بار یا اتصال کوتاه می‌توانید فیوز سوخته را تعویض کنید (بدون نیاز به عملیات لحیم‌کاری در بسیاری از طراحی‌ها).
  • ترمینال‌های خروجی (binding posts): دو ترمینال پیچی در خروجی برد وجود دارد که مجموع خروجی‌ها را به‌صورت کلی در اختیار می‌گذارد و می‌توان به‌وسیله کابل یا آداپتور به دستگاه‌های خارجی متصل شد.
  • کلید ON/OFF: کلید تعبیه‌شده روی برد برای روشن/خاموش‌کردن سریع خروجی‌ها بدون نیاز به قطع منبع کامپیوتر.
  • نصب و استفاده ساده: مناسب برای کاربرانی که می‌خواهند از منبع تغذیه ATX برای پروژه‌های آزمایشی، تأمین برق رک‌آزما یا منبع تغذیه رومیزی استفاده کنند.
• مزایا و کاربردها
•
  • چند خروجی هم‌زمان: امکان تأمین ولتاژهای متعدد از یک پاور ATX (کامپیوتر ) واحد (مثلاً برای بردهای میکروکنترلر، ماژول‌های رله، روترها، تقویت‌کننده‌ها و غیره).
  • ایمنی بهتر: وجود فیوز جدا برای هر خط خروجی باعث می‌شود خطا یا اضافه‌بار در یک خط، سایر خطوط را مختل نکند.
  • راه‌اندازی آسان: بدون نیاز به تغییر در سیم‌کشی منبع ATX — کافی است کانکتور 24‑پین را وارد کرده و خروجی‌ها را با سیم‌پیچ یا کابل به دستگاه‌ها متصل کنید.
  • مناسب برای کارگاه و آزمایشگاه: مناسب برای تست بردها، تأمین برق موقت و ساخت منبع تغذیه رومیزی با هزینه پایین.
  • کلید خاموش/روشن روی برد: امکان قطع سریع خروجی بدون نیاز به خاموش‌کردن کامل پاور یا جدا کردن کابل.
• نکات فنی و هشدارها
•

  • ظرفیت خروجی کلی محدود به توان و جریان منبع ATX شما است؛ هنگام استفاده هم‌زمان از چند خروجی مجموع جریان مصرفی را در نظر بگیرید تا از اورشارژ یا قطع شدن محافظ منبع جلوگیری شود.
  • اطمینان از اتصال صحیح زمین: برای جلوگیری از نویز و هم‌پتانسیل شدن، زمین‌ها را به‌درستی متصل کنید.
  • فیوزها را با نوع و مقدار مناسب جایگزین کنید؛ استفاده از فیوز نامناسب می‌تواند باعث حفاظت ناکافی یا قطع مکرر شود.
  • تهویه و جریان هوا: در بارهای سنگین یا استفاده طولانی‌مدت، توجه به خنک‌سازی منبع ATX و محل نصب ماژول ضروری است.
  • ولتاژ منفی (−12V): از خروجی‌های منفی یا کم‌مصرف مانند −12V فقط در صورت نیاز و با بررسی مشخصات منبع استفاده کنید (برخی منابع توان محدودتری در خطوط منفی دارند).
  • ایمنی کلی: قبل از اتصال بارهای حساس، ولتاژها را با مولتی‌متر بررسی کنید و از قطبیت صحیح سیم‌ها اطمینان حاصل نمایید.
• مشخصات عملی
•

  • ورودی: کانکتور 24‑پین ATX
  • خروجی‌ها: چهار خط با فیوز مجزا (ارائه ولتاژهای استاندارد ATX)
  • ترمینال‌های خروجی: 2 × binding posts برای اتصال دستگاه‌های خارجی
  • کنترل: کلید ON/OFF روی برد
• پیشنهادات کاربردی
•

  • ساخت منبع تغذیه رومیزی اقتصادی با استفاده از کیس کوچک و یک پاور ATX.
  • استفاده در کارگاه‌های تعمیرات و تست بردهای کامپیوتر یا میکروکنترلری.
  • تغذیه هم‌زمان چند دستگاه با نیازهای ولتاژی مختلف در پروژه‌های DIY.
  • مناسب برای آموزشگاه‌ها و کلاس‌های الکترونیک جهت نمایش خطوط مختلف تغذیه.
•
•
  XH-M229 Desktop PC ATX Power Supply Transfer Module This is a power supply module, which splits a standard 24 pin ATX power supply cable into four different power outputs each with separate ground and output fuses. At the output of the module, there are two binding posts for all four outputs these binding posts can be used to power an external device. Ther is an onboard ON/OFF switch that can be used to switch ON/OFF the outputs at any given time. XH-M229 Desktop Computer Chassis Power Supply Module ATX Transfer Board Power Output Terminal Module, XH-M229 Desktop PC Power ATX Transfer Board Supply Power Module Precise 24Pin Alimentation PC Ordinateur ATX Transfer Board, XH-M229 Desktop PC ATX Power Supply Transfer Module, XHM229 Desktop Power Supply Module, XH-M229 Desktop Power Supply Module.

  Model: XH-M229
  Compatibale port: ATX(Compatible with partial BTX type)
  PIN quantity: 24pin
  output group number: four set of different voltages
  Output: -12VDC, +12VDC, +5VDC, +3.3VDC

اول از همه: خود XH-M229 دقیقاً چیه؟ ⚡

بذار ساده بگم: XH-M229 خودش منبع تغذیه نیست؛ رابط بین پاور ATX و میز کارته. یه کانکتور ۲۰/۲۴ پین ATX داره، پاور PC رو بهش می‌زنی و اون ولتاژهای مختلف رو روی ترمینال‌های رنگی و کانکتورهای آماده میاره بیرون.

روی برد معمولاً این ولتاژها رو داری: ۳.۳ ولت، ۵ ولت، ۱۲ ولت، ۱۲- ولت و ۵ ولت استندبای (SB)، که هرکدوم روی ترمینال مشخص و با رنگ استاندارد ATX (مثلاً زرد برای ۱۲ ولت، قرمز برای ۵ ولت…) نشون داده می‌شن. این یعنی برای تست یه ماژول آردوینو، یه فن ۱۲ ولت، یا درایور LED لازم نیست هر بار یه پاور جدا دربیاری.

مشخصات فنی مهم ماژول XH-M229 🧩

اصل داستان اینه که خود ماژول، محدودیت جریان خیلی سنگینی نداره؛ تقریباً هرچی پاور ATX بکشه، این هم همون رو عبور می‌ده (تا جایی که فیوزها اجازه بدن). ریل‌های اصلی با فیوز 5 آمپر روی خود برد محافظت می‌شن تا در مقابل اتصال‌کوتاه یا اشتباه سیم‌کشی، اولین چیزی که می‌سوزه برد و پاور نباشه.

چند تا نکته فنی کلیدی:

• ورودی: کانکتور ۲۰/۲۴ پین استاندارد ATX (همون کابل اصلی مادربرد).
• خروجی‌ها: ۳.۳V، ۵V، ۱۲V، ۱۲-V و ۵V SB روی ترمینال پیچی.
• تعداد مجموعه خروجی: چهار گروه ولتاژی مجزا روی برد برای مصرف‌های هم‌زمان.
• ابعاد حدودی برد: چیزی نزدیک ۱۲۸×۴۸×۲۰ میلی‌متر، یعنی به‌راحتی روی میز کار یا داخل یه باکس کوچیک جا می‌شه.

این ماژول دقیقاً به چه درد می‌خوره؟ مثال واقعی بزنیم 🔧

فرض کن تو خونه یا کارگاه یک پاور کیس قدیمی ۳۰۰ یا ۴۰۰ وات داری که دیگه روی سیستم استفاده نمی‌کنی. با این ماژول می‌تونی همون پاور رو تبدیل به پاور رومیزی کنی و برای کارهای زیر استفاده‌اش کنی:

• تست ماژول‌های ۵ ولت مثل آردوینو، رزبری‌پای (با رگولاتور)، سنسورها و بردهای منطقی.
• راه‌اندازی فن‌های ۱۲ ولت، پمپ‌های کوچک آبی، رله‌ها، نوار LED و بارهای DC سبک.
• استفاده از ۳.۳ ولت برای ماژول‌های وایرلس، ESP، و لاجیک‌لول پایین بدون نیاز به مبدل جدا.

سناریو واقعی: تو یه عصر کاری، چند تا ماژول مختلف روی میزت هست؛ یکی ۵ ولت می‌خواد، یکی ۱۲، یکی ۳.۳. به جای سه تا آداپتور و چندراهی، پاور کیس رو می‌زنی به XH‑M229، برای هر ماژول دو تا سیم می‌گیری از ترمینال درست و خیال خودت رو راحت می‌کنی.

تفاوت XH-M229 با منبع تغذیه رومیزی آزمایشگاهی کلاسیک ⚖️

برای روشن‌تر شدن ماجرا، یه مقایسه رو در جدول بیاریم:

مقایسه XH‑M229 با پاور آزمایشگاهی قابل تنظیم

XH-M229 +

اگر کار اصلی‌ات تست ماژول‌ها و پروژه‌های روتین با ولتاژهای مرسومه، XH‑M229 گزینه ارزون و منطقیه. ولی اگر مدام باید ولتاژ رو ریز تنظیم کنی یا جریان محدود کنی (مثلاً برای تست مدارهای ناشناخته)، پاور آزمایشگاهی واقعی هنوز جای خودش رو داره.

سوال رایج ۱: حداکثر جریان خروجی XH-M229 چقدره؟ 💥

خود XH-M229 تعیین‌کننده اصلی جریان نیست؛ پاور ATX این کار رو می‌کنه. مثلاً اگر پاورت روی ۱۲ ولت ۱۵ آمپر می‌ده، از نظر تئوری برد هم می‌تونه تا نزدیکی این عدد رو عبور بده، البته تا جایی‌ که فیوز ۲ آمپر و مسیرهای مسی اجازه بدن.

نکته مهم:

• این برد معمولاً روی هر ریل فیوز 5 آمپر داره، پس در عمل برای مصارف متوسط طراحی شده، نه برای کشیدن ۲۰ آمپر خروجی مداوم.
• اگر دنبال جریان‌های خیلی بالا هستی (مثلاً راه‌اندازی موتورهای بزرگ DC)، بهتره مستقیماً از کابل‌های پاور با سیم ضخیم و اتصالات مطمئن استفاده کنی و XH‑M229 رو فقط برای مصارف سبک روی میز بگذاری.

سوال رایج ۲: راه‌اندازی و سیم‌بندی XH-M229 چطور انجام می‌شه؟ 🧷

راه‌اندازی پیچیده نیست، ولی چند تا جزئیات مهم داره که اگر رعایت نکنی، هم پاور اذیت می‌شه هم خودت.

مراحل کلی استفاده:

1. پاور کیس رو از برق بکش، درپوش رو چک کن که کابل ۲۰/۲۴ پین آزاد باشه.
2. کابل اصلی ATX (همون که به مادربرد می‌خورد) رو به سوکت XH‑M229 وصل کن تا کاملاً جا بیفته.
3. XH‑M229 رو با پیچ یا پایه پلاستیکی روی میز یا داخل شاسی ثابت کن تا زیر فشار سیم‌ها تکون نخوره.
4. کابل برق پاور رو وصل کن.
5. با دکمه روی برد، سیگنال PS_ON کوتاه می‌شه و پاور روشن می‌شه؛ LED وضعیت روشن شدن پاور رو نشون می‌ده.
6. برای هر ولتاژ، از ترمینال رنگی متناظر سیم‌کشی کن، حتماً پیچ ترمینال رو خوب سفت کن تا نیم‌تماس و جرقه نداشته باشی.

اگر تازه‌کار هستی، پیشنهادی که معمولاً داده می‌شه اینه: اول با مولتی‌متر چک کن که هر ترمینال چه ولتاژی داره، بعد به مدار اصلی وصلش کن.

سوال رایج ۳: XH-M229 برای کارگاه و تعمیرات موبایل و برد منطقی مناسبه؟ 📱

برای تعمیرات سبک الکترونیک (مثل بردهای دیجیتال، ماژول‌های ۵/۳.۳ ولت، روتین تعمیرات موبایل نیازمند ۵ ولت، راه‌اندازی فن و هویه سبک USB) انتخاب بدی نیست، چون:

• چند ولتاژ هم‌زمان روی میزت داری و لازم نیست مدام بین آداپتورها جابه‌جا بشی.
• هزینه‌اش به‌مراتب کمتر از یک پاور آزمایشگاهی چندکاناله حرفه‌ایه.

اما دو محدودیت رو باید حتماً در نظر بگیری:

• نمی‌تونی ولتاژ رو مثلاً از ۳.۷ به ۴.۲ تنظیم کنی؛ ولتاژها ثابت و استاندارد ATX هستن.
• محدودکننده جریان نداره، پس برای کارهایی مثل تست اولیه برد ناشناس یا شارژ مستقیم باتری لیتیوم مناسب نیست مگر این‌که ماژول محافظ/شارژ جدا اضافه کنی.

برای تعمیرکار موبایل، ترکیب XH‑M229 + چند ماژول بوست/باگ DC-DC و ماژول شارژ لیتیوم می‌تونه یه ایستگاه تغذیه منعطف و کم‌هزینه بسازه.

سوال رایج ۴: آیا این ماژول ایمنه؟ چه نکاتی رو باید رعایت کنم؟ 🚨

خود XH‑M229 روی ریل‌های اصلی فیوز داره و پاورهای ATX هم معمولاً محافظت‌های داخلی مثل OCP، OVP و شورت‌محافظ دارن. این یعنی برای مصارف معمول DIY اگر سیم‌کشی درست باشه، ریسک خیلی عجیبی نداری.

چند نکته ایمنی عملی:

• همیشه قبل از جابه‌جایی سیم‌ها یا تغییر مدار، پاور رو خاموش کن و اجازه بده خازن‌ها چند ثانیه خالی شن.
• از سیم نازک برای جریان‌های نسبتاً بالا استفاده نکن؛ حداقل سطح مقطع سیم رو با جریان هماهنگ کن.
• اگر قرارِ خروجی رو بیاری روی پروتوبرد، بهتره از سیم کوتاه و رابط مناسب استفاده کنی تا افت ولتاژ و داغ شدن نداشته باشی.

سوال رایج ۵: می‌تونم از XH-M229 برای پروژه‌های رباتیک و آردوینو استفاده کنم؟ 🤖

بله، اتفاقاً یکی از رایج‌ترین استفاده‌ها همینه؛ مخصوصاً وقتی چند تا خروجی با ولتاژهای مختلف لازم داری.

چند سناریوی روزمره:

• تغذیه آردوینو و سنسورها از ۵ ولت، درایور موتور و فن‌ها از ۱۲ ولت، همه از یک پاور ATX.
• تغذیه رزبری‌پای از ۵ ولت (ترجیحاً از طریق ماژول رگولاتور/محافظ USB یا DC-DC خوب)، و موتورهای DC از ۱۲ ولت همون پاور.
• راه‌اندازی ماژول‌های ESP/وای‌فای از ۳.۳ ولت و درایور رله‌ها از ۵ ولت روی همون برد.

فقط حواست باشه نوسانات شارپ جریان روی ریل ۱۲ ولت (مثلاً موتورهای استارت سنگین) رو تا حد ممکن با خازن‌های نزدیک بار و سیم ضخیم کنترل کنی تا روی ۵ ولت و ۳.۳ ولت نویز زیادی نندازی.

سوال رایج ۶: چه پاوری برای استفاده با XH-M229 بهتره؟ 🔌

هر پاور ATX سالم با توان حداقل حدود ۲۵۰–۳۰۰ وات برای اکثر پروژه‌های سبک کفایت می‌کنه، ولی چند تا فاکتور انتخاب مهمه:

• ریل ۱۲ ولت قوی‌تر: برای موتور، فن، LED و بارهای سنگین‌تر مفیده (مثلاً ۱۲V@10A به بالا).
• برند نسبتاً قابل‌اعتماد و خازن‌های سالم؛ پاور اسقاطی با رگولاسیون ضعیف تو بلندمدت بیشتر اذیت می‌کنه.
• ترجیحاً پاورهای جدیدتر که ریل ۱۲ ولت اصلی‌تره و توان بیشتری روی اون می‌دن.

اگر بیشتر کارت منطقی و جریان پایینه (ماژول‌ها، آردوینو، ESP و…)، لازم نیست وسواس زیادی روی توان پاور داشته باشی؛ در حد ۲۰۰–۳۰۰ وات هم جواب می‌ده.

سوال رایج ۷: می‌شه خروجی‌های XH-M229 رو تنظیم یا ترکیب کرد؟ 🎛️

خود XH‑M229 فقط ولتاژهای ثابت ATX رو میاره بیرون و هیچ پتانسیومتر یا رگولاتور تنظیمی روش نیست. ولی می‌تونی با اضافه کردن ماژول‌های دیگه روی خروجی‌ها، ولتاژهای خاص بسازی:

• وصل کردن یه ماژول باک (کاهنده) روی ریل ۱۲ ولت برای گرفتن مثلاً ۷ ولت، ۹ ولت یا ۴.۲ ولت.
• استفاده از ماژول بوست روی ریل ۱۲ ولت یا ۵ ولت برای رسیدن به ۲۴ ولت یا بالاتر (البته تا حد توان پاور و مبدل).
• ترکیب ۱۲ ولت و ۱۲- ولت برای ساختن ۲۴ ولت با رفرنس میانی، اگر مدار اجازه بده.

به زبان ساده: XH‑M229 می‌شه «هسته تغذیه» و ماژول‌های DC-DC می‌شن ابزارهای شکل‌دهی ولتاژ طبق نیاز پروژه.

سوال رایج ۸: آیا برای شارژ باتری لیتیوم می‌تونم مستقیم از این ماژول استفاده کنم؟ 🔋

نه، به‌هیچ‌وجه پیشنهاد نمی‌شه که باتری لیتیوم رو مستقیم به خروجی ۵ یا ۱۲ ولت ATX وصل کنی؛ نه ولتاژ درسته، نه محدودکننده جریان مناسبی داری.

راه درست چیه؟

• از خروجی ۱۲ ولت یا ۵ ولت XH‑M229 به‌عنوان «منبع تغذیه ورودی» استفاده کن.
• یک ماژول شارژ/مدیریت مخصوص لیتیوم (مثلاً ماژول شارژ ۱ سل، ۲ سل، BMS و…) بین پاور و باتری قرار بده.
• این ماژول شارژ، ولتاژ و جریان شارژ رو طبق استاندارد باتری تنظیم می‌کنه و ایمنی رو تأمین می‌کنه.

اینطوری از مزیت پایدار بودن ATX استفاده می‌کنی، ولی کار حساس شارژ رو می‌سپری به ماژولی که برای همین کار طراحی شده.

سوال رایج ۹: برای کار روی میز شلوغ و پروژه‌های پشت‌سرهم، این ماژول چقدر کار رو راحت می‌کنه؟ 🧱

اگر روزت شبیه اینه که مدام باید: یه فن تست کنی، بعد بری سراغ یه برد آردوینو، بعد یه نوار LED، بعد یه رله و… این ماژول عملاً تبدیل می‌شه به «سه‌راهی برق DC» روی میزت.

چند تا اثر ملموس تو کار روزمره:

• کمتر آداپتور عوض می‌کنی، کمتر دوشاخه جا‌به‌جا می‌کنی، تمرکزت روی تست و دیباگه نه روی تغذیه.
• سیم‌کشی‌ات مرتب‌تره؛ هر خروجی روی ترمینال خودش، با برچسب رنگی مشخص.
• اگر روی میزت باکس مناسب بسازی (مثلاً شاسی فلزی/پلاستیکی با سوکت‌های روی پنل)، XH‑M229 تبدیل می‌شه به یه پاور رومیزی نیمه‌حرفه‌ای با هزینه خیلی پایین.

فرض کن یک‌بار وقت می‌ذاری، پاور ATX + XH‑M229 رو تمیز توی یه جعبه جا می‌دی، جلوی جعبه ترمینال و سوکت می‌زاری، شاید هم یه ولت‌متر پنلی کوچک اضافه می‌کنی. از اون به بعد، برای هر پروژه جدید فقط دو تا سیم می‌گیری و کار شروع می‌شه؛ نه دنبال آداپتور می‌گردی، نه نگران جریان کم‌آوردن هستی.
