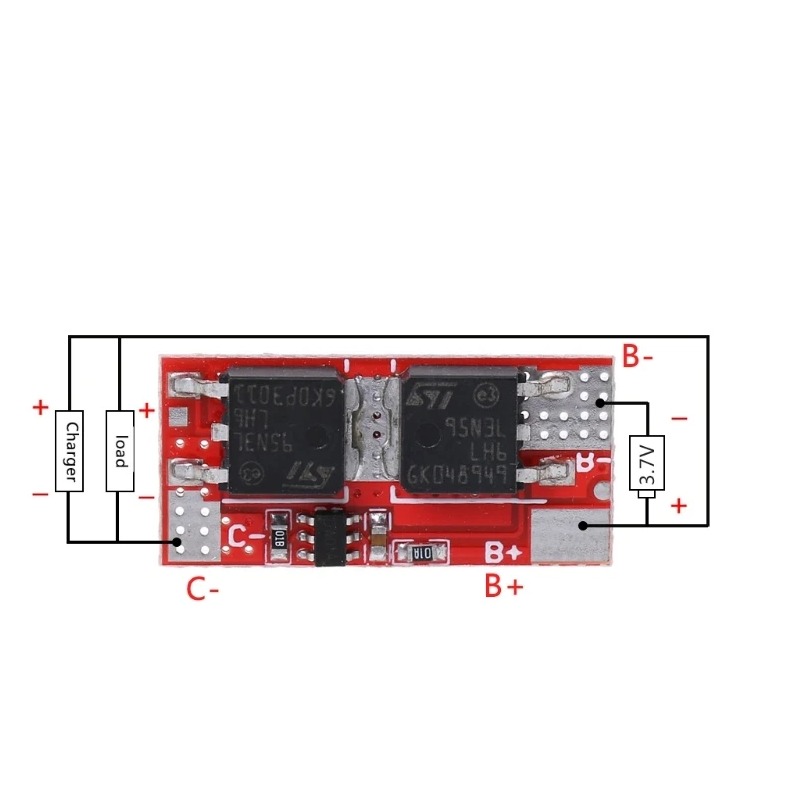

از این ماژول برای محافظت از یک سل باتری لیتیومی استفاده می‌شود. جریان شارژ این مدار کنترلی 10 آمپر است همچنین این برد از شارژ دشارژ باتری با جریان بیش از 16 آمپر محافظت می‌کند. بخاطر بالا بودن میزان جریان پشتیبانی شده توسط این مدار، می‌توان از آن در وسایل با میزان جریان بالا مانند ابزارهای برقی ، موتورها ، دریل‌های برقی و سایر تجهیزات استفاده کرد.
- محدوده ولتاژ شارژ بیش از حد سل: 4.25 – 4.35 ولت
- محدوده ولتاژ بازیابی شارژ بیش از حد سل: 4.05 – 4.15 ولت
- زمان تاخیر محافظت از اُورشارژ: 1000mS
- محدوده ولتاژ دشارژ بیش از حد: 2.3-2.5 ولت
- محدوده ولتاژ بازیابی دشارژ بیش از حد: 2.9-3.10 ولت
- جریان بیشینه قطع شارژ/دشارژ: 16 آمپر
- زمان تاخیر محافظت از اُور دشارژ:50 تا 200 میلی ثانیه
- محافظت از دما: ندارد
- محافظت از قطعی سیم:بله
- محافظت از اتصال کوتاه: بله
- جریان شارژ: 10 آمپر
- جریان دشارژ: 10 آمپر
- سایز: 23.6mm x 11.3mm x 3.4mm
- Single-section overcharge protection voltage: 4.25V-4.35V
- Single-section overcharge protection recovery voltage: 4.05V-4.15V
- Overcharge protection delay: 1000mS
- Single-section over-discharge protection voltage: 2.30V-2.50V
- Single-section over-discharge protection recovery voltage: 2.9-3.10V
- Over-discharge protection current: 16A
- Overcharge protection current: 16A
- Over-discharge protection delay: 50-200mS
- Temperature protection: none
- Wire break protection: Yes
- Short circuit protection: Yes
- Split discharge current: none
- Same port discharge current: 10A
- Charging current: 10A
- Size : 23.6mm x 11.3mm x 3.4mm
