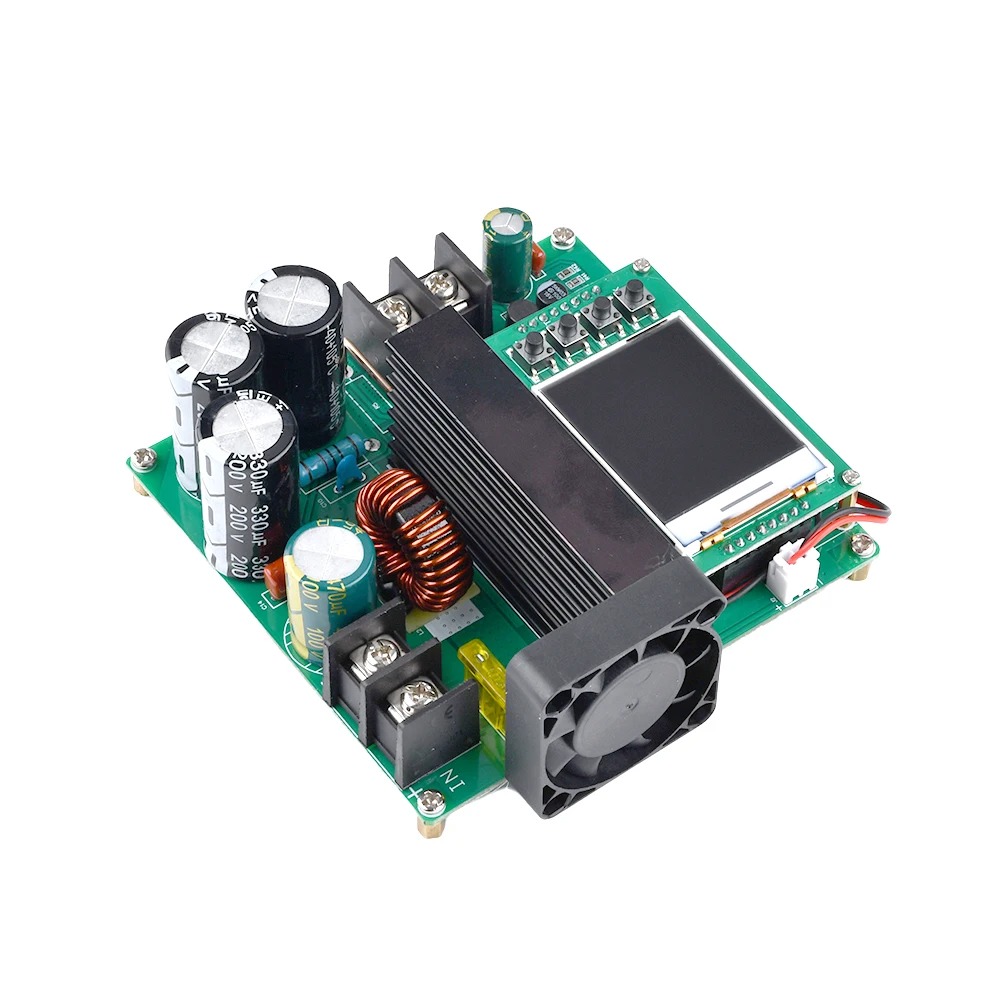

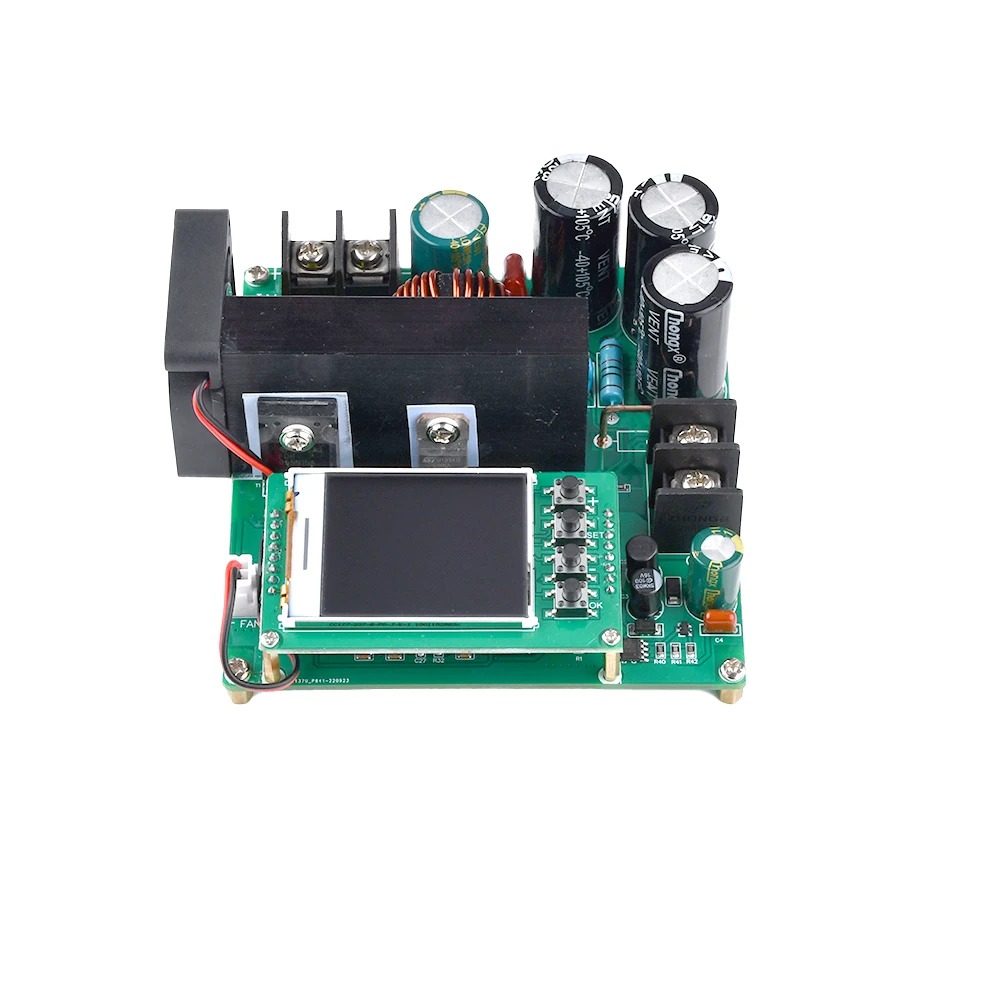

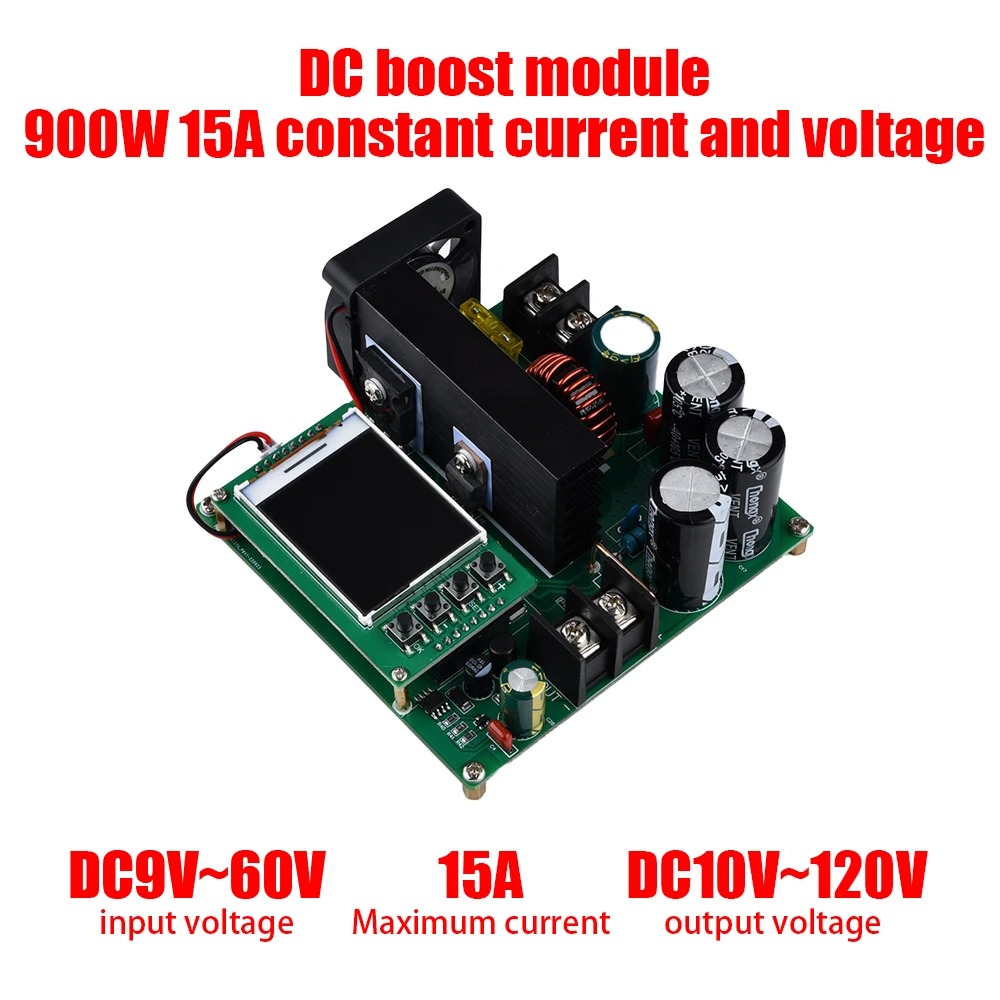

ماژول بوست DC 900W 15A با نمایشگر رنگی LCD | کنترل بسیار دقیق ولتاژ و 10حافظه ذخیره سازی

ویژگی‌های کلیدی

• توان خروجی تا 900W و جریان 0–15A
• بازه ولتاژ خروجی قابل تنظیم 10.0V تا 120.0V
• ورودی DC 9–60V (جریان ورودی تا 15A) امکان استفاده با پک‌های لیتیومی (۳S تا ۱۴S)، باتری سرب اسیدی ۱۲/۲۴/۴۸ ولت، منابع صنعتی و پنل خورشیدی.
• بازده تبدیل تا 85% برای کارایی بالا
• کنترل دیجیتال CNC همراه نمایشگر رنگی (Colour screen) و رابط کاربری ساده
• ذخیره‌سازی 10 گروه تنظیمات برای بازخوانی سریع پروفایل‌ها
• خنک‌کننده فعال با امکان اتصال فن ورودی برای عملکرد مداوم
• حفاظت اتصال کوتاه با فیوز 20A (غیراوتوماتیک)
• نمایش بسیاردقیق مقدار ولتاژ و جریان قابل تنظیم و نمایش رنج کوچک (ولتاژ: 009.0V–120.0V، جریان: 00.01A–15.00A)
• نویز و ریپل خروجی پایین (≤50mV) — عالی برای بارهای حساس
• نوع: مبدل Step-Up (Boost Converter)، تک‌فاز DC با کنترل سوئیچینگ با فرکانس بالا.
• مجهز به خازنهای ژاپنی بسیار با کیفیت

توضیحات کامل محصول
این ماژول تقویت‌کننده (بوست) DC یک منبع تغذیه قابل تنظیم و قابل اطمینان و قدرتمند است که برای کاربردهای صنعتی، آزمایشی و پروژه‌های DIY پیشرفته طراحی شده است. با توان تا 900 وات و جریان خروجی حداکثر 15 آمپر، می‌تواند انواع بارها را تأمین کند. صفحه نمایش رنگی و کنترل دیجیتال CNC کار با دستگاه را ساده و دقیق می‌کند؛ شما می‌توانید ولتاژ و جریان را با دقت بالا تنظیم و تا 10 مجموعه از تنظیمات را ذخیره کنید تا در مراجعات بعدی صرفه‌جویی در زمان داشته باشید.

توضیح ویژگی ۱۰ حالت ذخیره برنامه

در این ماژول یک میکروکنترلر مرکزی، ولتاژ و جریان خروجی را به‌صورت عددی اندازه‌گیری و کنترل می‌کند و علاوه بر تنظیم لحظه‌ای، می‌تواند ۱۰ ست تنظیمات مختلف (پروفایل کاری) را در حافظه داخلی ذخیره کند. هر پروفایل شامل ولتاژ خروجی تنظیم‌شده، محدودیت جریان (حالت CC)، و برخی پارامترهای کنترلی دیگر است که برای یک کاربرد مشخص مثل تست موتور، تغذیه LED پاور یا شارژ یک پک باتری مناسب‌سازی شده است.

کاربر می‌تواند پس از تنظیم ولتاژ و جریان دلخواه، با فشردن دکمه ذخیره، این تنظیمات را در یکی از ۱۰ مکان حافظه ذخیره کند و در آینده تنها با انتخاب شماره پروفایل، همان پارامترها را بدون نیاز به تنظیم دوباره بازیابی کند. این قابلیت برای محیط‌های صنعتی، آزمایشگاه‌ها و خطوط تولید که چند ولتاژ و جریان ثابت و تکرارشونده دارند، باعث سرعت بالاتر کار، کاهش خطای اپراتور و یکنواختی نتایج تست می‌شود.

عملکرد حرارتی و حفاظت
ماژول دارای خنک‌کنندگی فعال است و می‌توان فن ورودی را متصل کرد تا دستگاه در بارهای بالا و استفاده طولانی‌مدت داغ نشود. همچنین فیوز 20A برای حفاظت در برابر اتصال کوتاه تعبیه شده است (فیوز خودبازیابی نیست؛ در صورت سوختن باید تعویض شود).

پارامترهای فنی اصلی

• ابعاد: 110 × 105 × 48 میلی‌متر
• ولتاژ ورودی (U-IN): DC 9V–60V
• ولتاژ خروجی (U-OUT): 10V–120V (قابل نمایش 009.0V–120.0V)
• جریان ورودی/خروجی: 0–15A (نمایش 00.01A–15.00A)
• کارایی تبدیل: 85%
• فرکانس عملکرد: 150 kHz
• ریپل خروجی: ≤50 mV
• حفاظت اتصال کوتاه: فیوز 20A (غیراوتوماتیک)
• دمای کاری: −40 ℃ تا 85 ℃
• مصرف توان حالت آماده‌باش: کمتر از 150 mA (اندازه‌گیری شده در ورودی 12V)
• گروه ذخیره‌سازی: 10 گروه

مزایا برای کاربر حرفه‌ای

• انعطاف‌پذیری بالا: این ماژول می‌تواند محدوده وسیعی از ولتاژها را پوشش دهد، بنابراین برای کارگاه تعمیرات، آزمایشگاه، و پروژه‌های متنوع فقط این برد کافی است.
• بهینه‌سازی راندمان سیستم: تبدیل ولتاژ با راندمان بالا نسبت به روش‌های خطی، کاهش اتلاف حرارت و کوچک‌تر شدن منبع تغذیه نهایی. (ماهیت بوست سوئیچینگ)
• صرفه‌جویی اقتصادی: قیمت حدود ۱۸ تا ۲۰ دلار با تخفیف، نسبت به منابع تغذیه قابل تنظیم آماده با همین توان، بسیار مقرون به صرفه است.
  کاربردهای پیشنهادی
  • ساخت منبع تغذیه آزمایشگاهی قابل تنظیم برای تست موتورها، ماژول‌ها، LED Powerها و درایورها با ولتاژهای مختلف.
  • افزایش ولتاژ باتری خودرو یا پک‌های لیتیومی برای تغذیه اینورترهای کوچک، تجهیزات مخابراتی یا بارهای صنعتی خاص (با رعایت جریان و ایمنی).
  • استفاده در سیستم‌های خورشیدی کوچک برای بوست ولتاژ خروجی پنل و تنظیم آن روی مقدار مطلوب شارژکننده یا اینورتر (در صورت هم‌خوانی با طراحی سیستم).
  •

نکات مهم و هشدارها

• پس از روشن شدن ورودی، همیشه خروجی فعال است و ولتاژ خروجی مطابق مقدار نمایش داده شده روی صفحه خواهد بود؛ قبل از اتصال بار، ولتاژ و جریان را بررسی کنید.
• فیوز محافظ در برابر اتصال معکوس یا اتصال کوتاه از سوختن برد جلوگیری می‌کند، اما در صورت افزایش بیش از حد جریان، فیوز می‌سوزد و باید تعویض گردد.
• برای اتصال سیستمی با جریان یا ولتاژ بالاتر از محدوده‌های اعلام شده از تجهیزات مناسب و ایمن استفاده کنید.

Features:

Adjustable step up converter, Input Voltage: DC9V~60V, Output Voltage: 10V~120V, Can be used for common boost module with over current protection, adjustable battery charger, LED driver, etc

Voltage and current regulation function.

3.Conversion efficiency: 85%

Safety Protection: active heat sink input fan runs continuously, short-circuit protection, low-voltage protection.

CNC+color screen display

Technical parameters:

Output current: 0~15A

Stored array: 10 groups

Input voltage (U-IN): DC9V~60V

Input current: 0~15A

Output voltage (U-OUT): 10V~120V

Output current: 0~15A

Conversion efficiency: 85%

Operating frequency: 150KHZ

Short circuit protection: 20A fuse (non self recovery)

Operating temperature: - 40 ℃~85 ℃

Heat dissipation mode: active heat sink input fan runs continuously

Control mode: numerical control+color display

Voltage regulation display: 009.0V~120.0V

Current regulation display: 00.01A~15.00A

Output ripple: ≤ 50mV

Stored array: 10 groups

Standby power consumption: less than 150mA (measured when input 12V)

Weight: 235g (net weight) 280g (including package)

Size: 110mm × 105mm × 48mm (product)

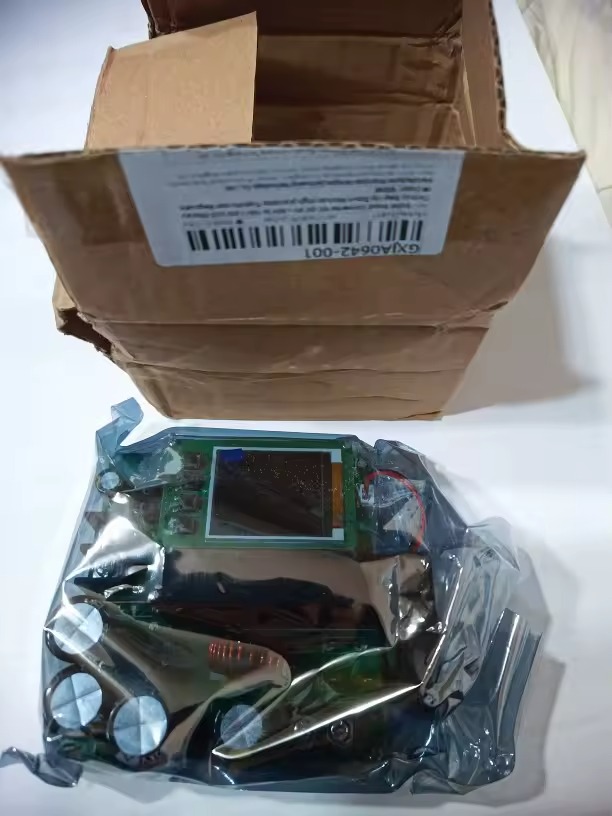

Package size: 90mm × 110mm × 120mm (electrostatic bag+carton packaging)

Be careful:

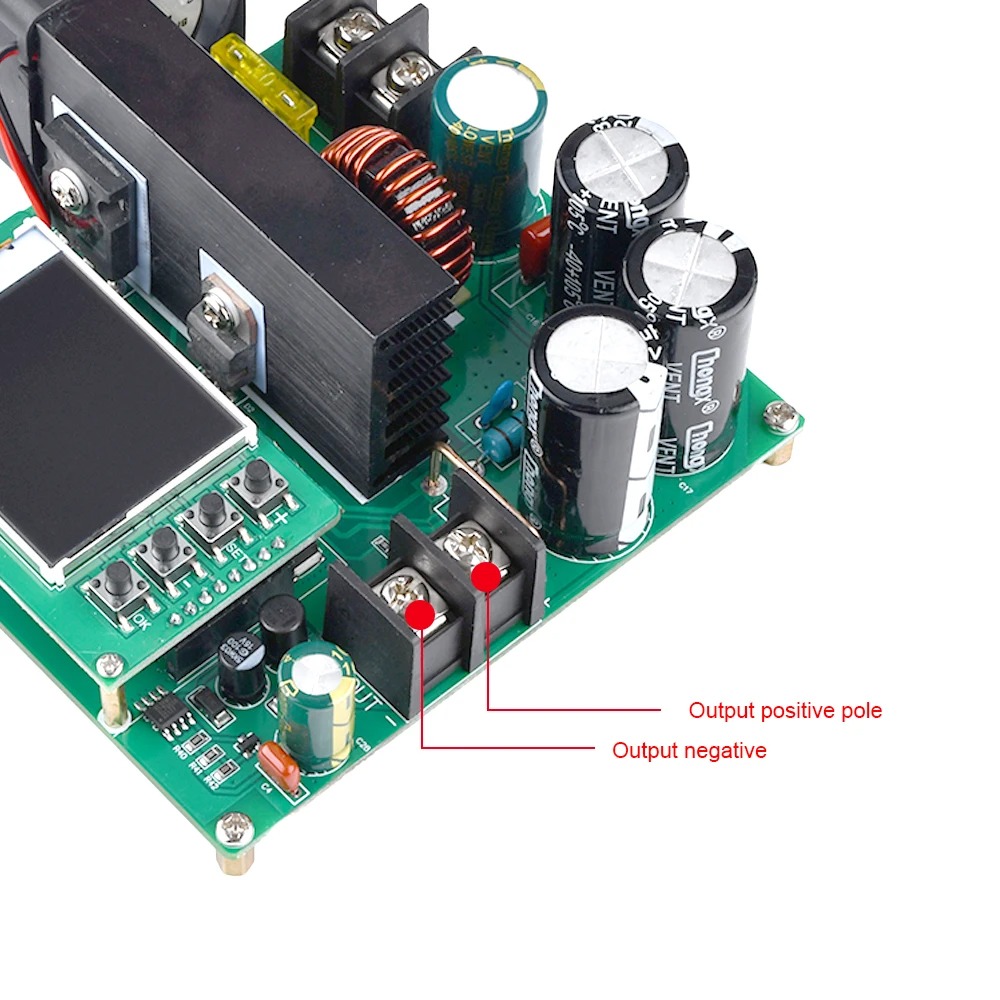

After the input is switched on, the output terminal is always electrically output, and the voltage is equal to the real-time output voltage displayed on the interface

Package include:

Product Specifications:n- Operating Temperature: -40℃ to 85℃n- Output Voltage Range: 10V to 120Vn- Output Current Range: 0 to 15An- Conversion Efficiency: 85%n- Input Voltage Range: DC9V to 60Vn- Safety Features: Active heat sink, short-circuit protection, low-voltage protectionn- Display: CNC+color screenn- Weight: 235g (net weight), 280g (including package)n- Size: 110mm × 105mm × 48mm (product), 90mm × 110mm × 120mm (package)nnn|Dc Boost Converter|nn**Advanced Technology and Versatility**nThe Dc Boost Module is a state-of-the-art power solution designed to cater to a broad range of applications. With an operating temperature range of -40℃ to 85℃, this module is built to withstand extreme conditions, making it suitable for use in various environments. The module's output voltage range of 10V to 120V and output current range of 0 to 15A ensure that it can handle a variety of power needs. Its impressive conversion efficiency of 85% ensures that the module operates at peak performance, translating into energy savings and reduced heat dissipation.nn**Robust Safety and User-Friendly Interface**nSafety is paramount in any electronic device, and the Dc Boost Module is no exception. Equipped with an active heat sink and short-circuit protection, it safeguards against potential hazards. Additionally, the module features low-voltage protection to prevent damage in case of unexpected drops. The user-friendly interface, with a CNC+color screen display, provides clear and easy-to-read voltage and current regulation displays, allowing for precise control and monitoring of the system. The standby power consumption of less than 150mA (measured at 12V input) further emphasizes the module's energy efficiency.nn**Versatile and User-Customizable**nThe Dc Boost Module is not just a power supply; it's a versatile tool that can be tailored to meet specific needs. With 10 groups of stored arrays, the module allows for user-customizable settings, making it a valuable asset for engineers, hobbyists, and professionals alike. Whether you're looking to power an electric toy or a complex CNC system, this module can be adjusted to fit your requirements. Its lightweight and compact design, combined with a robust performance, make it a reliable solution for a wide array of applications.

DC boost module X1

این ماژول بوست ۹۰۰ وات دقیقاً چی هست؟ 🤔

فرض کن یه منبع DC داری؛ مثلا باتری ۱۲ ولت، پک لیتیوم ۳ یا ۴ سل، یا یه منبع سوئیچینگ ۲۴ ولت. حالا می‌خوای یه بار ۴۸ ولت، ۶۰ ولت یا حتی بالاتر تا حدود ۱۰۰–۱۲۰ ولت رو راه بندازی. اینجاست که این ماژول وارد بازی می‌شه.

این ماژول یه مبدل DC-DC از نوع بوست (Step-Up) با توان نامی حدود ۹۰۰ وات و جریان خروجی تا ۱۵ آمپر هست که ورودی حدود ۹ تا ۶۰ ولت DC رو می‌گیره و خروجی قابل تنظیم ۱۰ تا ۱۲۰ ولت تحویل می‌ده. یعنی عملاً می‌تونی از یک منبع نسبتاً پایین، ولتاژهای بالا و قابل تنظیم بسازی؛ چیزی که برای تست، آزمایش، تغذیه موتور، LED پاور و کلی کاربرد صنعتی و DIY واقعاً کاربردی‌ه.

نکته مهم اینه که این ماژول فقط یک بوست ساده با پتانسیومتر نیست؛ بخش کنترلش دیجیتال و مبتنی بر میکروکنترلر طراحی شده، نمایشگر رنگی داره و هم ولتاژ، هم جریان، هم توان و حتی ظرفیت عبوری رو به‌صورت عددی بهت نشون می‌ده.

چه مشخصات ریزی پشت این ظاهر ساده قایم شده؟ 🧾

اگر بخوای کمی دقیق‌تر نگاه کنی، طبق دیتاشیت و توضیحات فروشنده‌ها، مشخصات اصلی چیزی تو این مایه‌هاست:

• ورودی: حدود ۸–۹ تا ۶۰ ولت DC، بسته به نسخه (بعضی مدل‌ها بسامد ۸–۶۰V، بعضی ۹–۶۰V رو می‌زنند).
• خروجی: ۱۰ تا ۱۲۰ ولت DC، قابل تنظیم با دقت بالا (زیر ۱۰۰ ولت با رزولوشن ۰.۰۱V، بالای ۱۰۰ ولت با ۰.۱V).
• جریان خروجی: ۰ تا ۱۵ آمپر، با حالت جریان ثابت (CC) و نمایش با رزولوشن ۰.۰۱A
• توان نامی: تا ۹۰۰ وات، با راندمان اعلام‌شده حدود ۸۵٪.
• فرکانس سوئیچینگ: حدود ۱۵۰ کیلوهرتز، یعنی ابعاد سلف و فیلترها نسبتاً جمع‌وجور می‌شه.

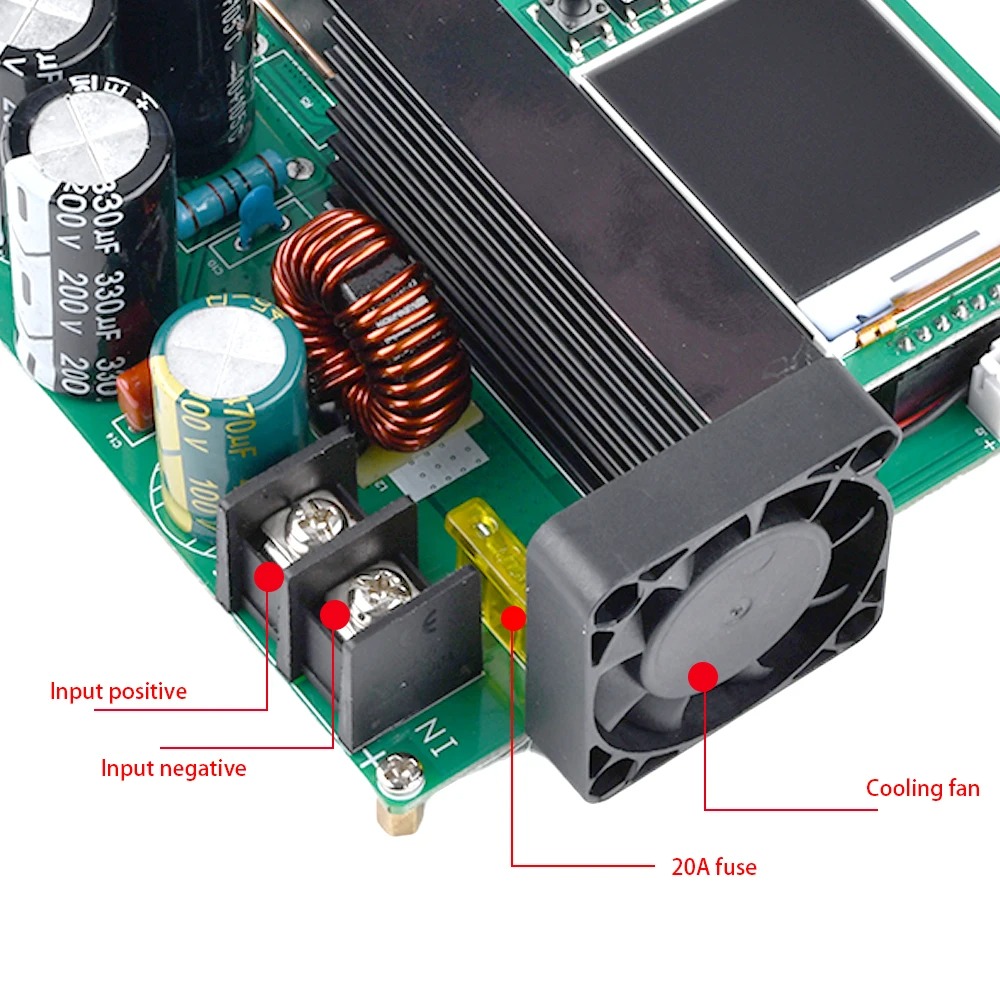

• محافظت اتصال کوتاه: فیوز ۲۰ آمپر غیرخودبازگردان روی ورودی
• خنک‌کاری: فن روی ماژول که با دما یا جریان فعال می‌شه و کمک می‌کند در بارهای بالا نسوزد.

بذار ساده بگم: این فقط یک «ماژول تقویت‌کننده ولتاژ» نیست؛ هسته‌ی یه منبع تغذیه آزمایشگاهی تخصصی که تو قالب یک برد آماده بهت فروخته می‌شه.

این همه بحث نمایشگر و دیجیتال بودن، واقعاً چه فرقی برای من داره؟ 📟

اگر با ماژول‌های بوست ارزون کار کرده باشی، می‌دونی داستان چیه؛ دو تا پتانسیومتر ریز، یک ولت‌متر LED قرمز، و بعد باید با مولتی‌متر کنار دستت مدام چک کنی که ولتاژ و جریان کجاست.

اینجا ماجرا فرق می‌کند:

• کنترل دیجیتال: هسته‌ی کنترل با میکروکنترلر انجام می‌شه و ولتاژ و جریان با ADC خوانده می‌شه، بعد PWM سوئیچ بوست تنظیم می‌شه.

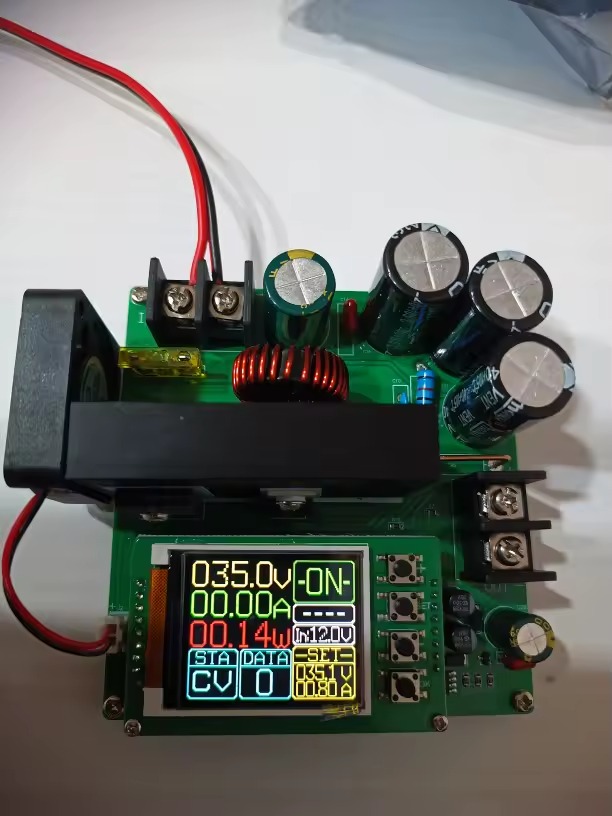

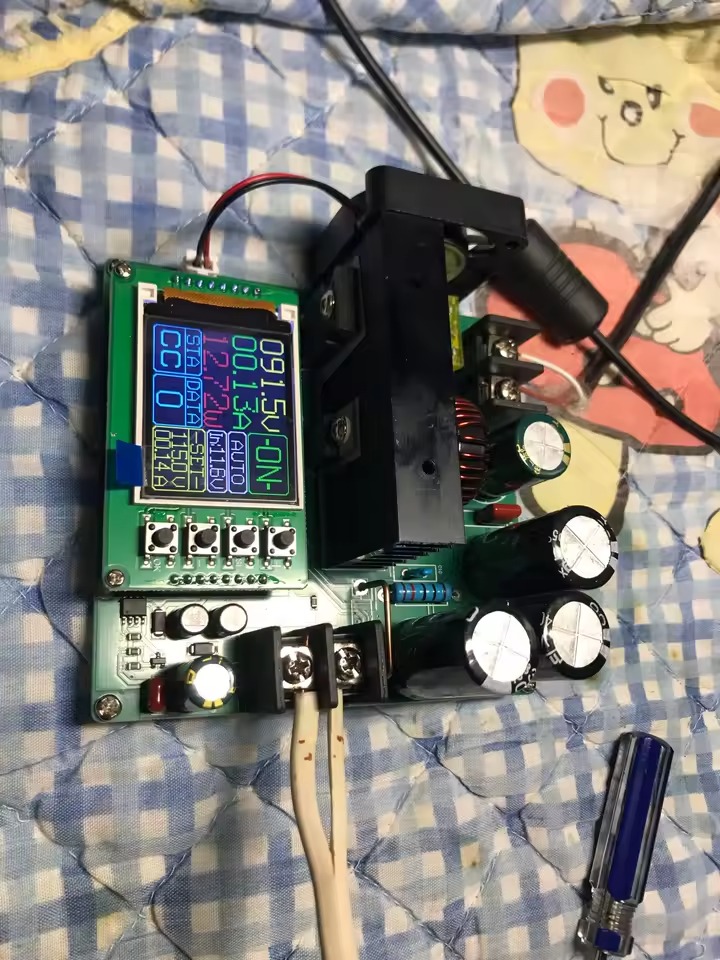

• نمایشگر: معمولاً چند سطر (Digital / رنگی) که ولتاژ، جریان، توان، ظرفیت و بعضی پارامترهای دیگه رو real-time نشون می‌ده.
• دقت تنظیم: به جای این‌که با یک پیچ ولوم آنالوگ «حدسی» تنظیم کنی، با دکمه‌ها مقدار رو رقم به رقم بالا و پایین می‌کنی.

نتیجه اینه که:

• برای هر پروژه لازم نیست دوباره از صفر تنظیم کنی و هی با مولتی‌متر چک کنی.
• خطای انسانی توی انتخاب ولتاژ اشتباه (مثلاً ۴۲ به‌جای ۳۶ ولت برای یک بار حساس) خیلی کم‌تر می‌شه.
• حس کارکردن با یک پاور رومیزی حرفه‌ای رو می‌گیری، نه یک ماژول بی‌روح.

داستان جذاب «۱۰ حالت ذخیره برنامه» چیه؟ 💾

این قسمت اون چیزیه که این ماژول رو از یک بوست معمولی می‌کَنه بالاتر. طبق توضیحات ، این ماژول می‌تونه ۱۰ گروه تنظیمات مختلف رو در حافظه‌ی داخلی ذخیره کنه.

هر گروه (پروفایل) چی رو نگه می‌داره؟

• ولتاژ خروجی تنظیم‌شده
• جریان محدودکننده (حالت CC)
• بعضی پارامترهای حالت کاری / نمایش

حالا بیا یک سناریوی واقعی ببینیم:

• پروفایل ۱: تغذیه LED پاور ۷۰ ولت، جریان محدود ۱.۵ آمپر، برای تست پروژکتورهای خودت.
• پروفایل ۲: راه‌اندازی موتور DC ۴۸ ولت با جریان محدود ۵ آمپر.
• پروفایل ۳: شارژ پک باتری سرب‌اسیدی ۳۶ ولت تا ولتاژ ۴۱–۴۲ ولت با جریان محدود مشخص.
• … تا پروفایل ۱۰.

یک بار برای هرکدوم ولتاژ و جریان رو با حوصله تنظیم می‌کنی، بعد ذخیره. از این به بعد، صبح که می‌آی تو کارگاه، فقط با دو تا کلیک، از «پروژه LED» می‌پری روی «تست موتور» بدون این‌که حتی به پتانسیومتر دست بزنی. این دقیقاً جایی‌ه که توی خط تولید، تعمیرگاه یا آزمایشگاه، زمان و اعصاب‌هات رو نجات می‌ده. ⏱️

این ماژول به درد چه کارهایی می‌خورد؟ چند مثال واقعی بزنیم ⚙️

بریم سر اصل ماجرا: کجا این بورد به کار می‌آد؟

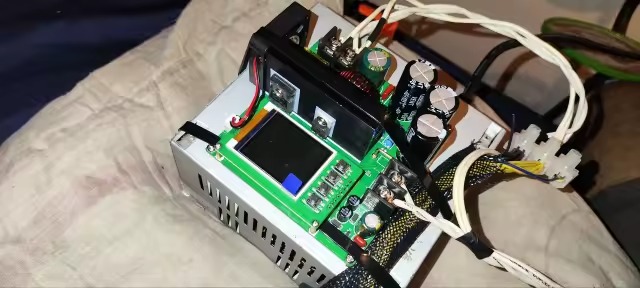

۱) منبع تغذیه رومیزی قابل تنظیم
اگر تو کار تعمیرات برد، تست ماژول، رباتیک، یا حتی پروژه‌های دانشگاهی هستی، داشتن یک منبع DC قابل تنظیم واقعاً نجات‌دهنده است. این ماژول، با یک ورودی مثل ۲۴ یا ۳۶ ولت و یک کیس مناسب، عملاً تبدیل می‌شه به هسته‌ی یک پاور رومیزی که:

• از ۱۰ تا ۱۲۰ ولت می‌تونی خروجی بگیری.
• هم ولتاژ ثابت داری، هم جریان ثابت.
• روی نمایشگر ولتاژ، جریان و توان رو می‌بینی.

۲) تغذیه LED پاور و روشنایی توان‌بالا
خیلی وقت‌ها برای تست یا حتی استفاده دائمی LED پاورهای سری، نیاز به ولتاژ ۳۰، ۵۰، ۷۰ ولت یا بالاتر داری.
این ماژول، با حالت CC+CV، برای چنین کاربردی خیلی خوب جواب می‌دهد:

• ولتاژ رو روی مقدار تقریبی موردنیاز LED تنظیم می‌کنی.
• جریان رو روی مقدار اسمی LED محدود می‌کنی.
• روشن می‌کنی و روی نمایشگر، جریان واقعی رو می‌بینی و مطمئن می‌شی داری اوردرایو نمی‌کنی.

۳) راه‌اندازی موتورهای DC و پمپ‌ها
مثلاً یک موتور ۴۸ ولت پیدا کردی ولی منبع تو ۲۴ ولته. با این بوست، می‌تونی:

• ولتاژ رو ببری روی ۴۸ ولت.
• جریان راه‌اندازی رو با CC کنترل کنی تا موتور موقع استارت، منبع رو نکُشه.
  برای تست انواع موتورهای DC و فن‌های صنعتی، این ترکیب واقعاً کاربردیه.

۴) استفاده در سیستم‌های خورشیدی و باتری
بعضی‌ها از این ماژول برای بوست ولتاژ پنل خورشیدی یا تنظیم خروجی پک باتری به سطح موردنیاز شارژر یا اینورتر استفاده می‌کنند.
اینجا باید با احتیاط حرف زد:

• از نظر فنی، بله، می‌شه ولتاژ رو بالا آورد.
• ولی سیستم شارژ باتری یا تغذیه اینورتر، مسائل پایداری، حفاظت و راندمان خودش رو داره و نباید همه چیز رو فقط به یک ماژول بوست تجاری سپرد.

در مقایسه با ماژول‌های بوست ساده، چه برداشتی باید داشته باشیم؟ ⚖️

اگر بخوای این ماژول رو درست جای گذاری کنی، اینطوری نگاه کن:

• ماژول‌های بوست کوچک: مثلاً ۱۵۰–۲۵۰ وات، بدون فن، با یک پتانسیومتر و نهایتاً یک نمایشگر ساده. خوبند برای کارهای سبک و ارزان.
• این ماژول ۹۰۰ وات:
  • توان بالا (تا ۹۰۰ وات)
  • کنترل دیجیتال
  • نمایشگر چندپارامتری
  • ۱۰ پروفایل ذخیره
  • فنی و دائم کار

یعنی اگر فقط می‌خوای گاهی ولتاژ یه LED نواری رو کم‌وزیاد کنی، این ماژول زیادی‌ست. ولی اگر قراره روی میز کارت، هر روز چند بار ولتاژ و جریان عوض کنی، چند نوع بار تست کنی، و دوست داری یک ابزار «جدی» داشته باشی، اینجا شروع ماجراست. 🤝

نکات مهم برای استفاده ایمن و حرفه‌ای 💡

چند نکته‌ی کاربردی که بهتره حتماً جدی بگیری:

• حواست به جریان ورودی باشد؛ وقتی مثلاً ۶۰ ولت در خروجی و ۱۰ آمپر می‌کشی، ورودی می‌تونه راحت بالای ۳۰ آمپر بشه (با احتساب راندمان). پس منبع ورودی، سیم‌ها و کانکتورها باید متناسب انتخاب بشن.
• این ماژول بوست است؛ یعنی خروجی همیشه باید بالاتر از ورودی تنظیم بشه. اگر ولتاژها نزدیک هم باشن یا خروجی از ورودی پایین‌تر باشه، رفتار مبدل می‌تونه غیرقابل‌پیش‌بینی بشه.
• ولتاژ ۱۲۰ ولت DC شوخی‌بردار نیست؛ DC از AC در همین ولتاژ معمولاً «سخت‌جان‌تر» است. پس حتماً از کاور، ترمینال ایمن و رعایت فاصله‌ی عایقی استفاده کن.
• فیوز داخلی ۲۰ آمپر یک خط دفاعی است، ولی برای پروژه جدی، فیوز مجزا روی ورودی و حتی خروجی، و در صورت نیاز NTC یا محدودکننده جریان هجومی هم در نظر بگیر.

آیا می‌توان از این ماژول برای شارژ باتری استفاده کرد؟ 🔋

سؤال تکراری و مهم. جواب کوتاه: «بله، اما با شرط و شروط».

این ماژول CC/CV است؛ یعنی می‌تواند:

• تا رسیدن به یک حد جریان، شارژ را با جریان ثابت انجام دهد (CC).
• بعد ولتاژ را روی مقدار هدف نگه دارد (CV).

از نظر الگوریتم، این شبیه رفتار کلی شارژرهای ساده است، ولی چند نکته را باید در ذهن داشته باشی:

• برای باتری لیتیوم حتماً باید BMS مستقل داشته باشی؛ این ماژول قرار نیست جای BMS را بگیرد.
• برای سرب‌اسید، باید حواست به ولتاژ شناور، دما و زمان شارژ باشد.

پس برای «شارژ occasional و پروژه‌ای» می‌شود رویش حساب کرد، ولی برای سیستم‌ حساس و دائمی، باید با احتیاط و طراحی درست به میدان رفت.

اگر تا اینجا رسیدی، یعنی این ماژول واقعاً توجهت رو جلب کرده؛ و خب حق هم داری 🙂 یک برد ساده‌ی «بوست معمولی» نیست، هسته‌ی یک منبع تغذیه جدی‌ه که می‌تونی ازش برای تست بردها، راه‌اندازی موتور و LED پاور، کار روی پروژه‌های صنعتی سبک یا حتی ساخت پاور رومیزی خودت استفاده کنی. ورودی منعطف ۹ تا ۶۰ ولت، خروجی قابل تنظیم ۱۰ تا ۱۲۰ ولت، حالت CC/CV، کنترل دیجیتال و مهم‌تر از همه ذخیره‌سازی ۱۰ پروفایل کاری، یعنی هر سناریویی که یک بار تنظیمش می‌کنی، بعدش فقط با چند کلیک برمی‌گردی سر همون تنظیم بدون دردسر و ریسک اشتباه. اگر واقعاً دنبال ابزاری هستی که هم توی کار روزمره کارگاه به دادت برسد، هم وقتی می‌خواهی یک پروژه خلاقانه را تست کنی محدودت نکند، این ماژول ۹۰۰ وات جزو گزینه‌هایی است که ارزش دارد یک بار جدی به سبد ابزار کارت اضافه‌اش کنی.
