ماژول کنترل جریان 2.8 تا 6 ولت | کنترل آمپر با پتانسیومتر و ( PWM )

30-1500MA Adjustable Constant Current LED

از {{model.count}}

دسته : ماژول تغذیه - ولتاژ و شارژ

تعداد را بنویسید. بیش‌تر از 0 بنویسید. کم‌تر از {{item.product.variant.max + 1}} بنویسید.

فروشنده: الکترواکسپرس

آماده ارسال ناموجود

30,500 تومان

{{value}}

کمی صبر کنید...

ماژول کنترل جریان ثابت LED ولتاژ 2.8 تا 6 ولت، جریان خروجی 30 تا 1500 میلی‌آمپر با قابلیت تنظیم پتانسیومتری و تکنیک PWM، مناسب راه‌اندازی و درایو انواع ال ای دی پرقدرت و معمولی، مجهز به حفاظت اضافه جریان و مدیریت دما، طراحی بسیار کوچک و سازگار با کاربردهای روشنایی، نور محیطی، چراغ نشانگر، پنل‌های بک‌لایت و سیستم‌های نورپردازی تزئینی در پروژه‌های الکترونیکی، رباتیک، صنعتی و خانگی، قابلیت نصب آسان در فضاهای محدود و کنترل کارآمد برای افزایش عمر و بهره‌وری ال‌ای‌دی‌ها، ایده‌آل برای راهکارهای روشنایی اتوماتیک، نورهای قابل تنظیم و نمایشگرهای LED با امکان تنظیم دقیق روشنایی و مصرف انرژی مطلوب.

ولتاژ ورودی : 2.8 تا 6 ولت
ولتاژ خروجی : (این ماژول تغییری در ولتاژ ایجاد نمیکند)
جریان خروجی: 30mA تا 1.5A
توان: 9 وات
طراحی شده برای محدود سازی جریان و درایو کردن ال ای دی های مختلف
ابعاد: 18*10 میلیمتر
کنترل جریان LED
این ماژول قابلیت تنظیم جریان خروجی را دارد. این ویژگی مناسب است چون LEDها به جریان دقیقی نیاز دارند و زیاد شدن یا کم شدن آن ممکن است به آسیب یا کاهش عمر LED منجر شود. روش‌های تنظیم جریان شامل:
- مقاومت قابل تنظیم: با تغییر مقدار مقاومت می‌توانید جریان را تنظیم کنید.
- کنترل PWM: تکنیک مدولاسیون عرض پالس، به شما این امکان را می‌دهد تا روشنایی LED را با تغییر فرکانس سیگنال PWM کنترل کنید. این روش به ویژه در کاربردهایی که به نور متغیر نیاز دارند، بسیار مفید است.
۲. حفاظت در برابر اضافه بار
این ماژول شامل حفاظت در برابر اضافه بار و جریان زیاد است. اگر جریان از مقدار مشخص شده (۱٫۵ آمپر) فراتر رود، ماژول به‌طور خودکار جریان را کاهش می‌دهد یا قطع می‌کند تا از آسیب به LEDها جلوگیری شود. این ویژگی به افزایش ایمنی و عمر مفید دستگاه کمک می‌کند.
۳. تنظیم دما
ماژول دارای امکاناتی برای کنترل دما است که به چیپ و LEDها اجازه می‌دهد در دماهای بهینه کار کنند. جلوگیری از گرم شدن بیش از حد می‌تواند به عملکرد بهتر و کاهش خطر خرابی کمک کند.
۴. رنج ولتاژ گسترده
کارکرد در ولتاژهای مختلف (۲٫۸ تا ۶ ولت) به شما این امکان را می‌دهد که از این ماژول با انواع LEDها استفاده کنید، که به ویژه در پروژه‌های مختلف الکترونیکی کاربردی است. به همین دلیل، این درایور برای مصارف عمومی و تخصصی گزینه‌ای عالی است.
۵. اندازه کوچک:
اندازه‌ی ۱۸ در ۱۰٫۳ میلی‌متر، این ماژول را برای استفاده در فضاهای محدود و یا پروژه‌های قابل حمل مناسب می‌کند. طراحی جمع‌وجور آن به راحتی در مدارها و پروژه‌ها وارد می‌شود.
۶. کاربردها
ماژول‌های درایور LED معمولاً در پروژه‌های نورپردازی، سیستم‌های روشنایی خودکار، نمایشگرها، و مصارف مختلف الکترونیکی استفاده می‌شوند. این ماژول می‌تواند در انواع کاربردها مانند:
- نورهای محیطی
- چراغ‌های نشانگر
- پنل‌های نور پشتی
- سیستم‌های نورپردازی اتوماتیک

Working voltage : DC 2.8-6V(Perfect for 3V 3.3V 3.7V 4.5V 5V 6V LED Driver)
Output Current: 30-1500MA
Maximum output power: 9W
Can drive 1-16pcs 2.8-6V LEDs (maximum current does not exceed 1.5A)
Current regulation: 1 through adjustable resistance; 2 through PWM signal control
Chip Temperature Regulation
Over LED Current Protection
Operating Temperature Range
Colour:Green
Material:PCB
Package Contents:
10 x PWM Control Board
Only the above package content, other products are not included.
Note: Light reflection and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3cm.

روشنایی LED: استفاده در لامپ‌های LED خانگی، تجاری و صنعتی
چراغ‌های خیابانی: تأمین روشنایی ثابت و کارآمد برای چراغ‌های خیابانی و معابر عمومی.
نورپردازی تزئینی: استفاده در نورپردازی محیطی، نماهای ساختمان ها .
نورهای کاربردی: در نورهای قابل تنظیم برای گوشه‌ها، کمدها یا فضای کار.
سیستم‌های نمایشگر: در نمایشگرهای LED برای کنترل روشنایی و رنگ.

سوال ۱: ماژول کنترل جریان ثابت LED چیست و چه کاربردهایی دارد؟
ماژول کنترل جریان ثابت LED، یک مدار تخصصی برای راه‌اندازی انواع ال‌ای‌دی (LED) با جریان کاملاً ایمن و قابل کنترل است که عمر LED را افزایش، کیفیت نور را حفظ، و امنیت مدار را تضمین می‌کند. این ماژول در پروژه‌های روشنایی تزئینی، نورپردازی محیطی، چراغ نشانگر، پنل بک‌لایت، نمایشگرهای LED، محصولات پرتابل، و مدارهای تغذیه باتری به دلیل دقت و حفاظت ویژه بسیار پرکاربرد است.

سوال 2: چرا کنترل جریان ثابت برای LED اهمیت حیاتی دارد؟
LEDها به نوسانات جریان بسیار حساس هستند؛ افزودن بیش از حد جریان موجب گرمای زیاد، کاهش عمر و تخریب نور آنها می‌شود. با این ماژول‌ها، جریان خروجی به‌شکلی کاملاً پایدار و ثابت، چه با تنظیم دستی و چه فرمان PWM، اعمال می‌شود و امکان افزایش عمر و کیفیت نور LED به طور چشمگیر وجود دارد.

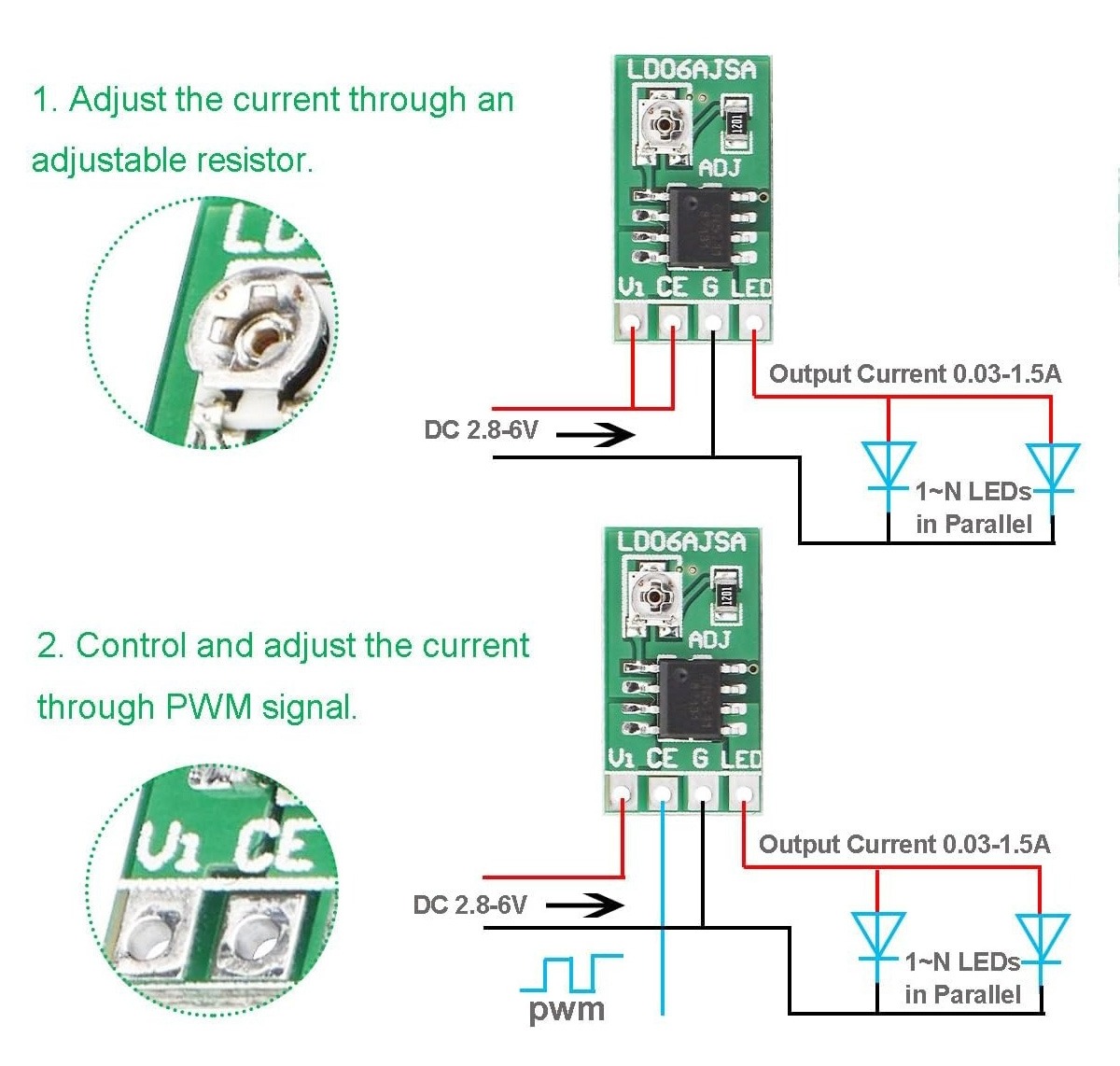

سوال ۴: قابلیت تنظیم جریان این درایورها به چه روش‌هایی است؟

پتانسیومتر روی ماژول (ADJ): با تنظیم دستی مقدار جریان را طبق دیتاشیت یا پروژه سفارشی‌سازی کنید.
ورودی PWM خارجی (پایه CE): اتصال به میکروکنترلرهایی مثل Arduino، ESP32، STM32، رزبری پای، تا نور LED را متناسب با شرایط، زمان یا افکت‌های نوری تغییر دهید.
هر دو روش امکان کنترل نور، ساخت روشنایی تدریجی و صرفه‌جویی انرژی را فراهم می‌کنند.

سوال ۵: حفاظت‌های مدار چگونه عمل می‌کنند؟
محافظت به دو شکل است:

حفاظت اضافه جریان: اگر مجموع جریان بیشتر از 1.5A شود، مدار خروجی را کاهش یا قطع می‌کند.
محدودکننده حرارتی داخلی: اگر چیپ بیش از دمای مجاز گرم شود، مدار جریان را می‌کاهد یا مدار را خاموش می‌کند تا به LED آسیب نرسد.

سوال ۶: اتصال LEDها باید موازی باشد یا سری؟
در این مدل‌ توصیه می‌شود همه LEDها به‌صورت موازی متصل شوند. همچنین تا 16 LED (اگر مجموع جریان زیر ۱٫۵ آمپر باشد) بدون هیچ مشکلی قابل راه‌اندازی هستند.

سوال ۷: طریقه نصب و راه‌اندازی ماژول چگونه است؟
تغذیه DC (۲.۸ تا ۶ ولت) را به V+ و GND بزنید، پایه خروجی LED را موازی به ال‌ای‌دی‌ها وصل کنید. اگر بخواهید جریان را با سیگنال PWM کنترل کنید، پایه CE را به خروجی PWM کنترلر وصل کنید. نصب پتانسیومتر برای تنظیم دستی بسیار آسان است. برای اطمینان بیشتر، در کاربردهای توان بالا یا محیط گرم، هیت سینک نصب کنید.

سوال ۸: این ماژول مناسب چه نوع پروژه‌هایی است؟

پنل‌های بک‌لایت و نورپردازی دور نمایشگر
چراغ محیطی و سنسوردار
روشنایی اتومبیل و موتورسیکلت
نور سقفی پرتابل، باتری‌خور
افکت نور در پروژه‌های DIY
تست LED در آزمایشگاه‌ها
مدارهای آموزشی و تحقیقاتی
سیستم‌های نورپردازی با کنترلر هوشمند

سوال ۹: ولتاژ و جریان ورودی مناسب برای این ماژول چیست؟
رنج ولتاژ کاری DC ۲.۸ تا ۶ ولت است و جریان خروجی قابل تنظیم بین ۳۰ میلی‌آمپر تا ۱٫۵ آمپر (تا توان ۹ وات). برای کاربرد خانگی، باتری‌های لیتیوم و منبع‌های سویچینگ کاملاً مناسب‌اند.

سوال ۱۰: چگونه جریان خروجی را با دقت تنظیم کنیم؟
با پیچیدن پتانسیومتر (ADJ) مقدار مطلوب جریان را تنظیم کنید. هنگام نصب، مطابق دیتاشیت LED مقدار مناسب را انتخاب کنید تا LED نه کم‌نور و نه تحت فشار زیاد قرار گیرد. برای روشنایی متغیر، با PWM برنامه‌نویسی افکت نور یا صرفه‌جویی انرژی را انجام دهید.

سوال ۱۱: LED قابلیت نصب چند عدد و تا چه توانی را دارد؟
تا ۱۶ عدد LED (در مجموع زیر ۱٫۵ آمپر و ۹ وات) می‌توان متصل نمود. LEDها فقط موازی شوند؛ مدل‌ها برای LEDهای 3mm، 5mm، چیپ توان پایین، یا ۱ وات، ۳ وات در مدارهای متناسب مناسب‌اند.

سوال ۱۲: ابعاد کوچک این ماژول چه امتیازی دارد؟
ابعاد تقریباً ۱۷ در ۱۰ میلی‌متر است؛ بنابراین حتی داخل سیستم‌های کوچک، وسایل قابل حمل، مدارهای الکترونیک رباتیک و کاربردهای فشرده به راحتی قابل نصب است.

سوال ۱۳: قابلیت کنترل نور و مصرف انرژی چگونه است؟
این ماژول کنترل نور پویا بر اساس فرمان PWM (یا پتانسیومتر دستی) دارد. در پروژه‌های باتری‌خور، میزان مصرف با کاهش نور در زمان مورد نیاز، مدیریت می‌شود. برای دسترسی به روشنایی اتوماتیک و افکت‌دار، بهترین گزینه است.

سوال ۱۴: امنیت و دوام مدار چگونه تضمین می‌شود؟
وجود محدودکننده دمای داخلی و حفاظت جریان، مدار را در دمای بالا و بار زیاد کاملاً محافظت می‌کند. حتی در شرایط بد محیطی و استفاده ماندگار، امکان سوختن و افت عملکرد LED را به حداقل می‌رساند.

سوال ۱۵: آیا تنظیمات پس از قطع برق باقی می‌ماند؟
تا زمانی که پتانسیومتر یا برنامه PWM تغییر نکند، تنظیمات جریان ثابت است و نیازی به مقداردهی مجدد نیست. برای کاربردهای طولانی، هیچ نگرانی بابت پایدار ماندن دیجیتال تنظیمات ندارید.

سوال ۱۶: مزیت رقابتی این ماژول نسبت به سایر درایورهای LED چیست؟

کنترل همزمان دستی و دیجیتال PWM برای کاربردهای حرفه‌ای
نصب آسان، ابعاد کوچک و سازگاری با باتری و منبع تغذیه مختلف
حفاظت کامل در برابر اضافه جریان و دمای بالا
مناسب پروژه‌های آموزشی، خانگی، صنعتی
قیمت رقابتی و کیفیت ساخت مطمئن
تطبیق با LED بک‌لایت، اتومبیل، محیطی، سنسوردار و حتی وسایل قابل حمل و رباتیک

سوال ۱۷: اگر جریان بیش از ۱٫۵ آمپر نیاز باشد چه باید کرد؟
از چند ماژول موازی یا مدل‌های قدرت‌بالا استفاده کنید یا تقسیم تعداد LED بین چند برد انجام دهید. هر ماژول برای یک مدار زیر ۱٫۵ آمپر کاملاً مناسب است.

سوال ۱۸: کاربردهای خاص، مثل تست LED یا افکت نور چیست؟
برای تست LED با جریان‌های مختلف یا ساخت افکت روشن شدن تدریجی (dimming)، می‌توان با برنامه میکروکنترلر و PWM شدت نور را توسط این برد کنترل کرد که برای DIY یا ابزارهای سنسوردار مطلوب است.

سوال ۱۹: نصب هیت سینک، چه موقع توصیه می‌شود؟
در جریان بالای خروجی یا محیط گرم، برای عملکرد پایدار و جلوگیری از حرارت اضافی چیپ، توصیه می‌شود هیت سینک نصب کنید.

جمع‌بندی و مزایا:
ماژول کنترل جریان ثابت LED با تنظیم دستی و دیجیتال PWM، حفاظت جریان، مدار محدودکننده حرارت داخلی، نصب آسان، ابعاد کوچک، سازگاری با انواع LED و باتری، گزینه‌ای عالی برای روشنایی اتومبیل و منزل، بک‌لایت، نور محیطی، سیستم نمایشگر، افکت نور، پروژه‌های باتری و محصولات DIY است. اگر هدف شما شامل "درایور جریان ثابت LED"، "ماژول تنظیم جریان LED"، "LED controller PWM"، "حفاظت اضافه جریان LED"، "مدار نورپردازی کم‌مصرف"، "درایو LED با باتری"، "ماژول کنترل نور اتوماتیک"، "مدار LED با پتانسیومتر" یا "درایور قابل تنظیم LED" است، این محصول انتخابی مطمئن و مقرون‌به‌صرفه برای افزایش عمر، امنیت و کیفیت نور LED پروژه شماست.
