ماژول رگولاتور DC-DC افزاینده 2 آمپر XL-3608

مشخصات :

• نوع ماژول: سوئیچینگ، افزاینده ولتاژ (Boost)
• ولتاژ ورودی: DC 2.5-11.5V (0.5V کمتر از ولتاژ خروجی)
• جریان ورودی: حداکثر 2 آمپر
• ولتاژ خروجی: 5V / 9V / 12V (قابل انتخاب)
• جریان خروجی: وابسته به ورودی (محدود به توان ورودی)
• توان خروجی: ولتاژ ورودی × 1.5 (حداکثر)
• راندمان تبدیل: تا 94%
• فرکانس سوئیچینگ: ~1.2 مگاهرتز
• حالت‌های کاری: PWM / PFM (خودکار)
• جریان بی‌بار: 200-600 میکروآمپر (PFM)
• چیپ سوئیچینگ: 4 آمپر
• روش تنظیم: جامپر + ADJ (مقاومت 0805)
• رابط اتصال: پد لحیم (سازگار 2.54mm)
• ابعاد: 24.4 × 13.7 میلی‌متر
•
  ویژگی‌های فنی ماژول XL3608
  این ماژول از چیپ سوئیچینگ 4 آمپر بهره می‌برد و حداکثر جریان ورودی 2 آمپر را پشتیبانی می‌کند. فرکانس سوئیچینگ حدود 1.2 مگاهرتز، عملکرد پایدار و حالت‌های کاری PWM و PFM از دیگر مشخصات آن است.
  در حالت بار خالی یا شارژ سبک، ماژول به‌طور خودکار در حالت PFM کار می‌کند تا مصرف استاتیک به حداقل برسد. با افزایش جریان بار، به‌صورت هوشمند به حالت PWM تغییر وضعیت می‌دهد. استفاده از سلف با جریان کافی نیز از محدودیت خروجی به‌دلیل اشباع القاگر جلوگیری می‌کند.
  ساختار و عملکرد
  ماژول از ساختار BOOST استفاده می‌کند، بنابراین توان خروجی کاملاً وابسته به ولتاژ و جریان ورودی است. توجه: برخلاف ادعاهای برخی تبلیغات، این ماژول نمی‌تواند در همه ولتاژها 2 آمپر خروجی بدهد (توضیحات کامل در ادامه).

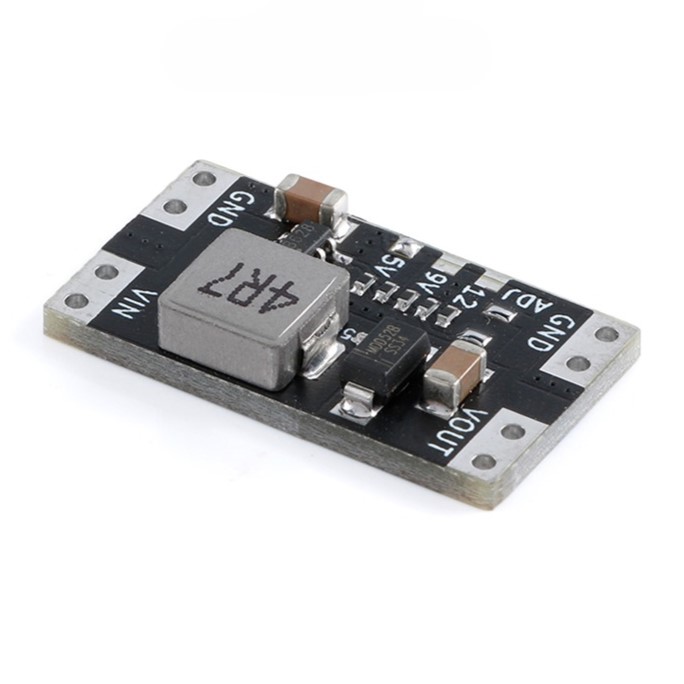

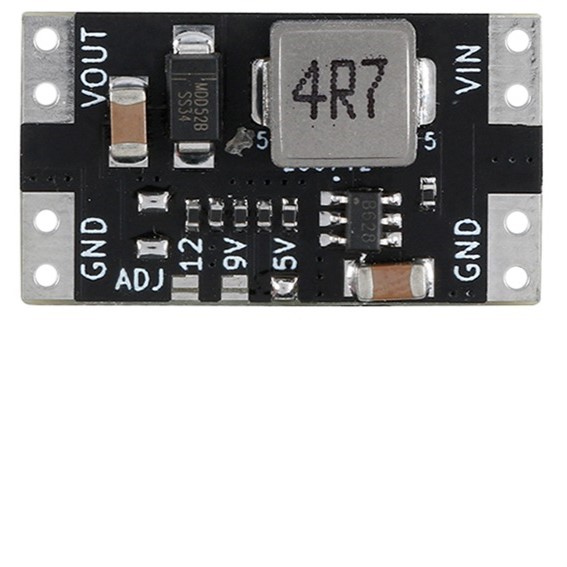

  ماژول دارای پد جامپر انتخاب خروجی برای ولتاژهای 5V، 9V، 12V است که تنظیم آن بسیار آسان است. همچنین مسیر ADJ با پکیج 0805 برای تنظیم ولتاژ دلخواه با لحیم کردن مقاومت فراهم شده است.

  نکات مهم استفاده
  ⚠️ هشدار: توان خروجی ماژول وابسته به ولتاژ و جریان ورودی است. برای مثال، نمی‌توان انتظار داشت در ولتاژ ورودی پایین، خروجی 2 آمپر در ولتاژ بالا دریافت کرد. محاسبه دقیق بر اساس قانون توان (P=VI)الزامی است.
  ماژول در صورت اتصال کوتاه استاتیکی خروجی ایمن عمل می‌کند.
• کاربردها
  1. پروژه‌های DIY و آزمایشگاهی
  2. تغذیه سنسورها و ماژول‌های کوچک
  3. منابع تغذیه ثابت 5/9/12 ولت
  4. تجهیزات قابل حمل با باتری
  5. پروژه‌های IoT و میکروکنترلرها
• ماژول XL3608 با ابعاد مینیاتوری و راندمان بالا، انتخابی عالی برای کاربردهایی است که به منبع تغذیه پایدار، کوچک و قابل تنظیم نیاز دارند.

حالت‌های PWM و PFM در ماژول XL3608 چیست؟

PWM و PFM دو حالت کاری متفاوت در مبدل‌های سوئیچینگ DC-DC هستند که ماژول XL3608 به‌صورت خودکار بین آن‌ها سوئیچ می‌کند. این قابلیت باعث بهینه‌سازی مصرف انرژی و افزایش راندمان در شرایط مختلف بار می‌شود.

PWM (Pulse Width Modulation) - مدولاسیون پهنای پالس

• حالت اصلی برای بارهای متوسط تا سنگین
• چیپ با فرکانس ثابت 1.2 مگاهرتز پالس‌های منظم تولید می‌کند
• پهنای پالس (Duty Cycle) برای تنظیم ولتاژ خروجی تغییر می‌کند
• راندمان بالا در جریان‌های خروجی بیشتر
• مناسب بارهای پایدار مثل LEDها، سنسورها و میکروکنترلرها

PFM (Pulse Frequency Modulation) - مدولاسیون فرکانس پالس

• حالت بهینه برای بار خالی یا بار سبک (کمتر از 10-20% بار نامی)
• فرکانس پالس متغیر و کمتر از PWM است
• تعداد پالس‌ها کاهش می‌یابد تا مصرف استاتیک کم شود
• جریان بی‌کار 200-600 میکروآمپر (بسیار پایین)
• مناسب حالت Standby و صرفه‌جویی باتری

نحوه عملکرد خودکار

textبار خالی یا سبک → PFM (مصرف کم، راندمان بالا)
بار متوسط/سنگین → PWM (قدرت بالا، پایداری)

مثال عملی:

• باتری + سنسور: فقط سنسور 10mA می‌کشد → PFM فعال، باتری بیشتر دوام می‌آورد
• باتری + LED: LED 500mA می‌کشد → PWM فعال، ولتاژ پایدار

مزیت ترکیب PWM/PFM

✅ راندمان کلی 94% در کل محدوده بار
✅ مصرف استاتیک بسیار پایین (200μA)
✅ عمر باتری بیشتر در کاربردهای قابل حمل
✅ ولتاژ خروجی پایدار در همه شرایط

خلاصه

ماژول XL3608 مثل یک راننده هوشمند عمل می‌کند:

• بار کم = PFM (صرفه‌جویی)
• بار زیاد = PWM (قدرت)

این سوئیچ خودکار باعث می‌شود ماژول در همه شرایط بهترین عملکرد را داشته باشد، چه در پروژه DIY کوچک و چه در تجهیزات صنعتی.

مطالب مرتبط :

محاسبه توان و آمپر ورودی برای ماژول افزاینده ولتاژ

The XL3608-5/9/12V 2A mini DC/DC Boost Converter is a compact and efficient power supply solution for various devices and systems. With its input voltage range of 3-24V and output voltage options of 5V, 9V, and 12V, this converter offers flexibility and stability for different power needs. It also has a high conversion efficiency of up to 94%, making it a reliable and energy-saving choice.

This module adopts 4A switching current chip scheme, with maximum input current up to 2A, stable performance and switching frequency of about 12MHZ, the module works in both PWM and PFM operating modes, while the empty charge light charge module works in PFM mode to eliminate static reduce operation. When the load current increases, it is automatically adjusted to PWM mode. The module uses a sufficient current inductor to avoid the problem of limiting the module output due to inductance. The module adopts a typical BOOST boost structure, so the output terminal is statically short-circuited, and the output power is completely dependent on the input voltage and current. It is not possible to output 2A current at a voltage mentioned in the market (please refer to the detailed explanation below). The module reserves a jumper pad for 5V 9V 12V output selection, which allows users to easily adjust between the three common voltages mentioned above. In addition, an ADJ path with an 0805 package is also reserved. Users can weld resistors here to set their desired output voltage.

Specification of XL3608-5/9/12V 2A mini DC/DC Boost Converter:

• Module type: switching power supply, boost power supply
• Input voltage: DC 2.5-11.5V (lower than Output voltage of 0.5V)
• Input current: 2A (max)

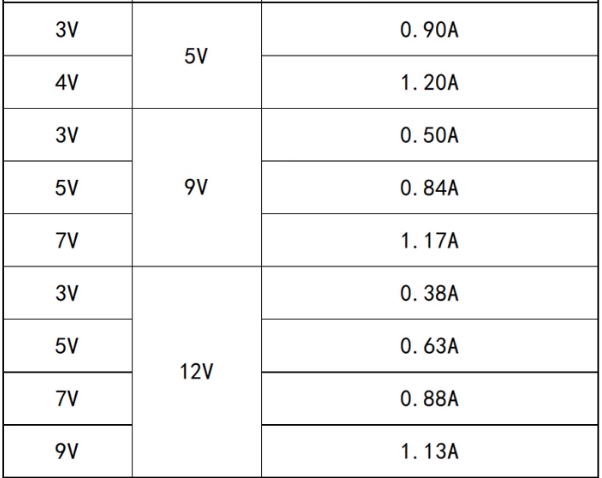

• Output current: determined by input, calculated according to instructions below
• Output voltage: DC 5/9/12V
• Output power: User Input voltage x1 5 (max)
• Switching frequency: approximately 1.2MHz
• Working mode: pwm/pfm
• Quiescent current: 200uA-600uA (pfm mode)
• Setting method: jumper pad selection, 5/9/12v, adj pad adjustable

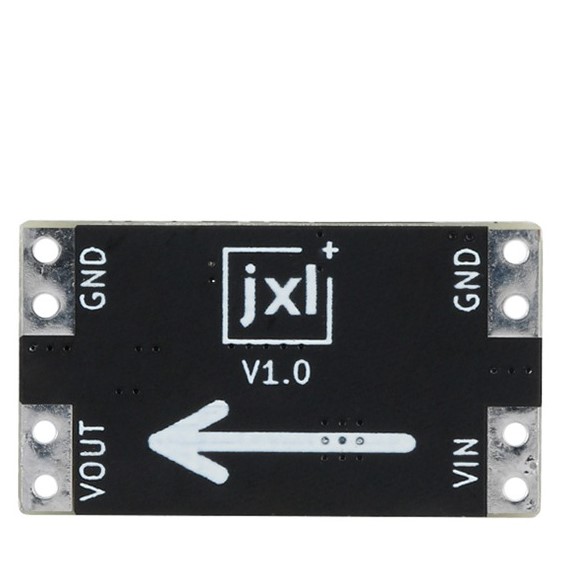

• Module interface: Solder pad (capable of connecting to 2.54mm rows of pins)
• Module size: 24.4x13.7mm (manual measurement with deviation
