ماژول مبدل افزاینده DC-DC بوست 1500 وات 30 آمپر | تبدیل ولتاژ 10-60 ولت به 12-97 ولت قابل تنظیم

1500W 30A DC-DC Boost Converter Step-up Module 10-60V to 12-97V

از {{model.count}}

دسته : ماژول تغذیه - ولتاژ و شارژ

تعداد را بنویسید. بیش‌تر از 0 بنویسید. کم‌تر از {{item.product.variant.max + 1}} بنویسید.

فروشنده: الکترواکسپرس

آماده ارسال ناموجود

1,403,000 تومان

{{value}}

کمی صبر کنید...

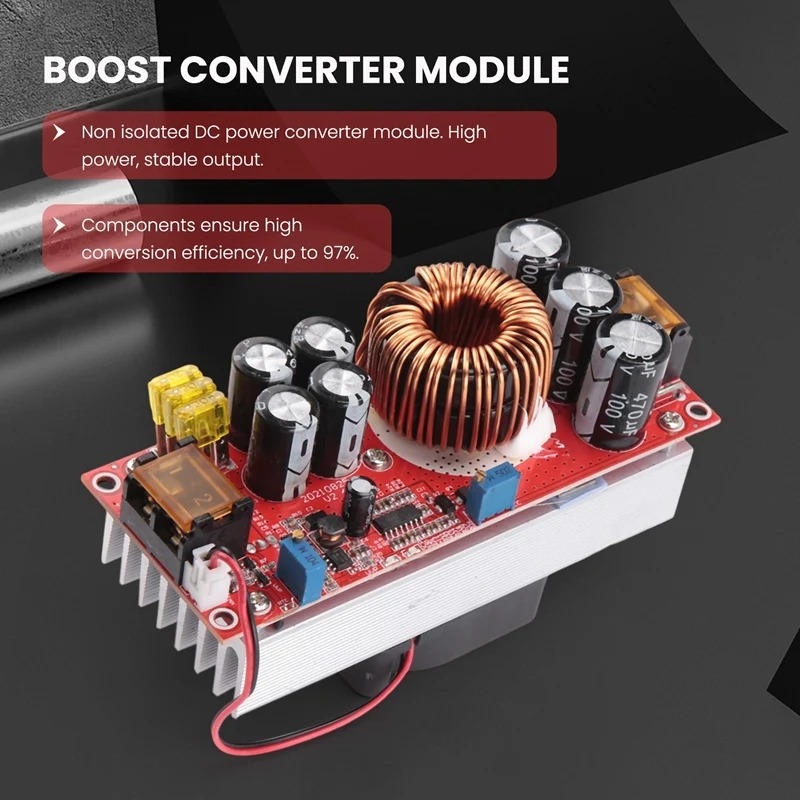

ماژول بوستر و افزاینده ولتاژ DC 1500 وات با قابلیت افزایش ولتاژ ورودی 10 تا 60 ولت به خروجی تثبیت شده در بازه 12 تا 90 ولت، مناسب برای کاربردهای صنعتی و تغذیه دستگاه‌های با جریان بالا است. این ماژول توانایی تحمل جریان ورودی تا 30 آمپر را دارد و توان خروجی آن وابسته به ولتاژ ورودی است؛ هر چه ولتاژ ورودی بیشتر باشد، توان خروجی بالاتری ارائه می‌دهد. همچنین دارای مدار محافظ باتری هوشمند است که از شارژ بیش از حد جلوگیری کرده و مانع آسیب به باتری و ماژول می‌شود. محافظت در برابر ورودی معکوس با استفاده از MOSFET قوی، ایمنی و اطمینان در استفاده را تضمین می‌کند. این ماژول رگولاتور افزاینده ولتاژ DC انتخابی ایده‌آل برای پروژه‌های الکترونیکی و منبع تغذیه قابل اعتماد با راندمان بالا است.

ولتاژ ورودی: 10 تا 60 ولت DC
ولتاژ خروجی: 12 تا 90 ولت
محدوده جریان ثابت: 20 - 0.8 آمپر
دمای کاری: 85~ 40- درجه سانتیگراد
فرکانس کاری: 150KHz

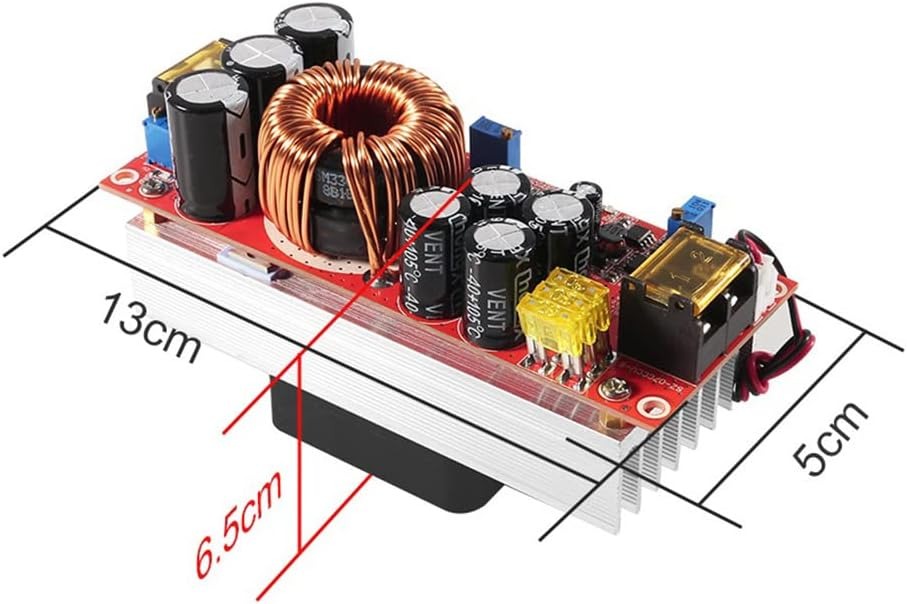

ابعاد: 130mm x 52mm x 84mm
جریان ورودی:
- 30 آمپر برای ولتاژ 10 تا 30 ولت
- 25 آمپر برای ولتاژ 31 تا 60 ولت
- جریان مصرفی ثابت ماژول در حالت بیکار: 15 میلی‌آمپر
- ولتاژ خروجی: قابل تنظیم پیوسته بین 12 تا 90 ولت (دیفالت 19 ولت)
- جریان خروجی: حداکثر 20 آمپر (برای جریان‌های بالاتر از 15 آمپر باید خنک‌کننده قوی‌تر استفاده شود)
- رنج جریان ثابت: 0.8 تا 20 آمپر با دقت ±0.3 آمپر
- قدرت خروجی: برابر با ولتاژ ورودی ضرب در جریان 30 آمپر

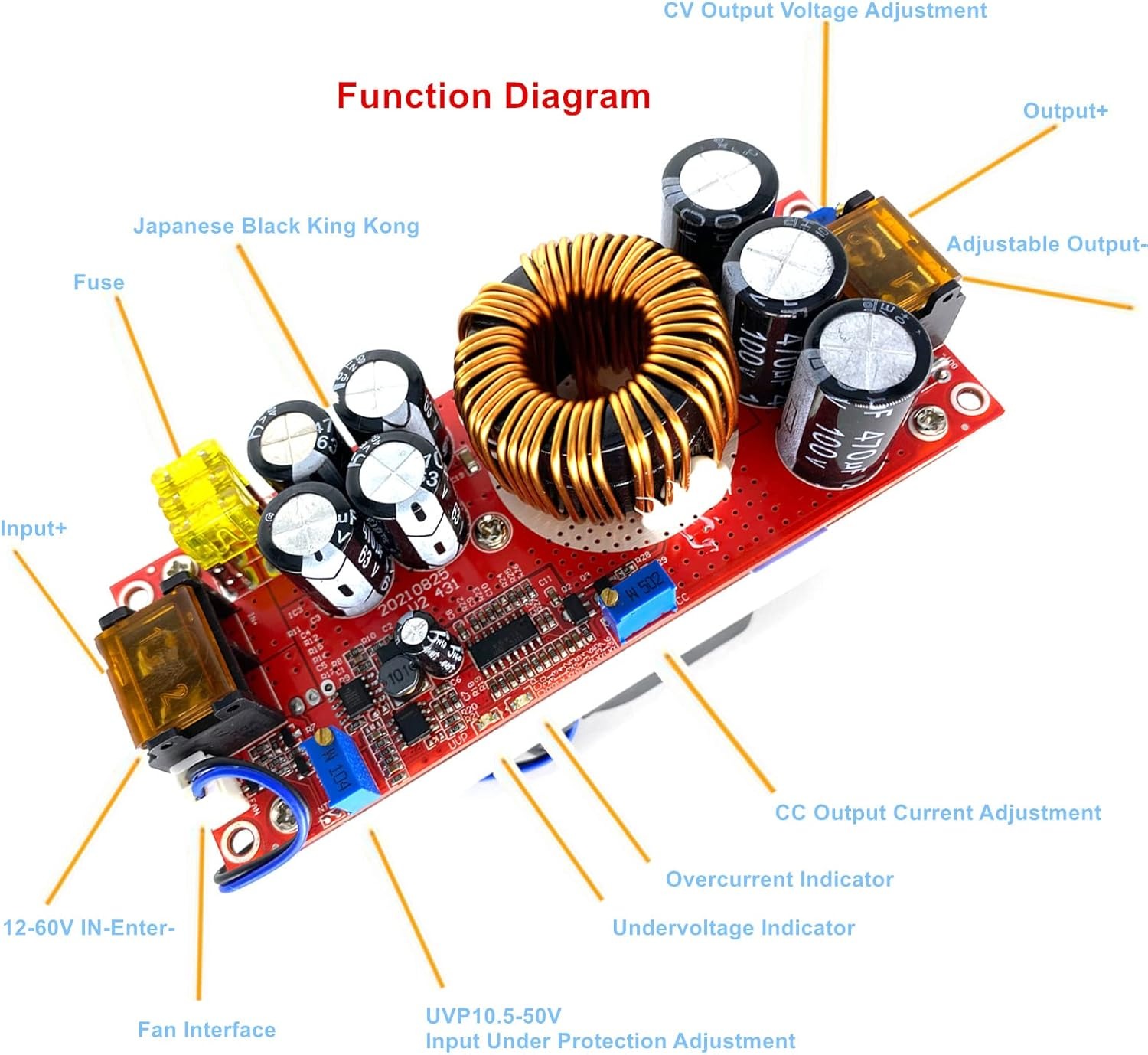

این ماژول دارای 3 مولتی ترن می باشد که در ادامه به وظایف آنها در این مدار می پردازیم :

تنظیم ولتاژ خروجی (Output Voltage Adjustment):
به شما اجازه می‌دهد ولتاژ خروجی قابل تنظیم ماژول را به صورت دقیق و مرحله به مرحله (با دقت بیشتر نسبت به یک پتانسیومتر ساده) تنظیم کنید.
تنظیم جریان خروجی (Output Current Adjustment):
این مولتی‌ترن برای تعیین جریان ثابت خروجی به کار می‌رود، یعنی شما می‌توانید محدوده جریان را تا حد مجاز (مثلاً از 0.8 تا 20 آمپر) تنظیم کنید. این ویژگی برای محافظت از بار یا تامین جریان مورد نیاز بسیار مهم است.
تنظیم یا کالیبراسیون اضافی (Optional Fine Tuning or Feedback Adjustment):
این مولتی‌ترن می‌تواند برای تنظیم‌های دقیق‌تر، حفاظت اضافه بار، یا کالیبره کردن رفتار ماژول در شرایط عملیاتی مختلف استفاده شود. گاهی برای تنظیم حد آستانه حفاظت اضافه جریان یا بهبود استبیلیتی ولتاژ/جریان کاربرد دارد.

Module name: 1500W boost constant current module
Module nature: non-isolated boost module (BOOST)
Input voltage: DC10-60V
Input current:
10-30V input voltage, maximum current 30A
31-60V input voltage, maximum current 25A
Output voltage:
12-90V continuously adjustable
12-90V fixed output
Constant current range: 0.8-20A (+/-0.3A)
Input anti-reverse connection: Yes (150A power MOS anti-reverse)
Low battery protection: self-recovery (8-50V adjustable)
Working temperature: -40~+85 degrees
Working frequency: 150KHz
Conversion efficiency: 92%-97%
Input overcurrent protection: Yes
Short circuit protection: Yes
Input reverse connection protection: Yes
Installation method: 43mm copper columns
Wiring method: terminal
Module size: length 130mm x 52mm x 84mm
Module weight: 490 grams

این ماژول در موارد مختلفی کاربرد دارد، از جمله:
- شارژ باتری‌های با ولتاژ بالاتر: مانند باتری‌های لیتیوم-یون، سرب-اسید و ... که نیاز به ولتاژ و جریان کنترل شده دارند.
- تامین تغذیه ماژول‌ها و تجهیزات الکترونیکی که نیاز به ولتاژ بالاتر دارند: مثل مدارات LED با توان بالا، موتورهای DC، و تجهیزات مخابراتی.
- تجهیزات تست و آزمایشی: برای تنظیم دقیق ولتاژ و جریان در تست قطعات الکترونیکی.
- کاربردهای صنعتی و مخابراتی: که نیاز به منبع تغذیه ایمن با کنترل جریان و ولتاژ بالا و با راندمان بالا دارند.
- مدارات الکترونیکی که نیازمند حالت جریان ثابت در ولتاژهای بالا هستند مثل درایورها و مبدل‌های DC-DC.
حفاظت در برابر اضافه جریان: اگر جریان ورودی از 35 آمپر بیشتر شود، ماژول به طور خودکار ولتاژ خروجی را کاهش می‌دهد.
حفاظت در برابر اتصال کوتاه: دارای فیوز 30 آمپری و دو سیستم حفاظتی برای اطمینان بیشتر
حفاظت در برابر اتصال معکوس ورودی: با استفاده از MOSFET 150 آمپری جهت جلوگیری از آسیب به ماژول
