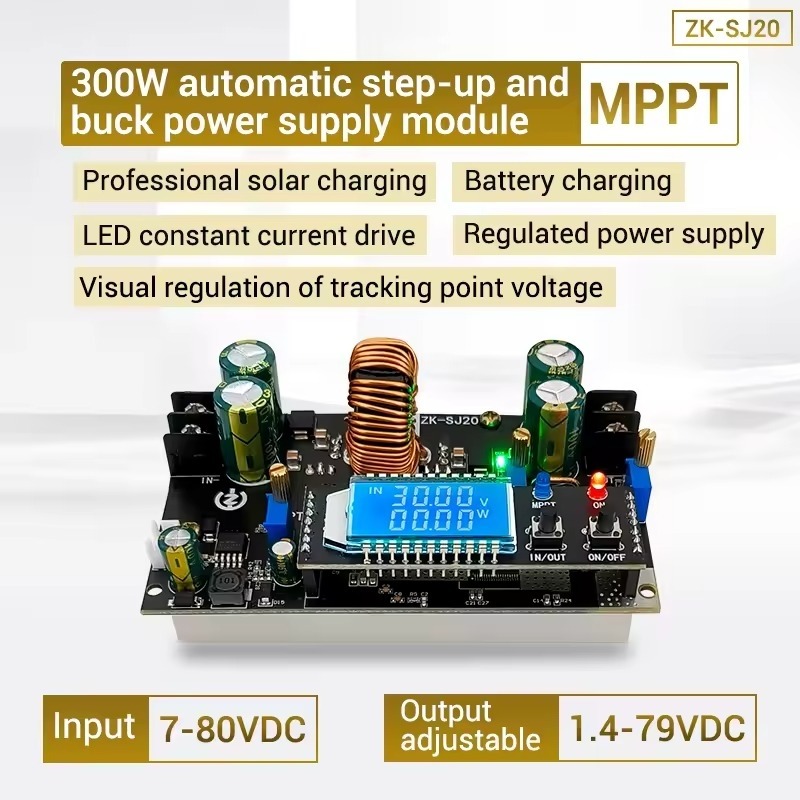

ماژول مبدل DC-DC کاهنده و افزاینده 300 وات دارای MPPT مدل ZK-SJ20

300W Auto Step Up Step Down Power Module MPPT

از {{model.count}}

دسته : ماژول تغذیه - ولتاژ و شارژ

تعداد را بنویسید. بیش‌تر از 0 بنویسید. کم‌تر از {{item.product.variant.max + 1}} بنویسید.

فروشنده: الکترواکسپرس

آماده ارسال ناموجود

3,570,000 تومان

{{value}}

کمی صبر کنید...

ماژول ZK‑SJ20 یک ماژول قدرتمند و قابل‌اعتماد برای شارژ خورشیدی با MPPT، شارژ باتری لیتیومی و راه‌اندازی درایورهای LED جریان‌ثابت است که قابلیت تنظیم ولتاژ و جریان را به‌صورت دستی و دقیق فراهم می‌کند.

مشخصات و بررسی
دیدگاه‌ها

مشخصات

ولتاژ ورودی: 7 الی 80 ولت
ولتاژ خروجی: 1.4 الی 79 ولت
دارای افزاینده و کاهنده خودکار
جریان خروجی: 0 الی 20 آمپر (قابل تنظیم)
پروتکل: باک و بوست
مدل: ZK-SJ20
توان: 300 وات
درگاه ها: ترمینال پیچی
هیتسینک: دارد

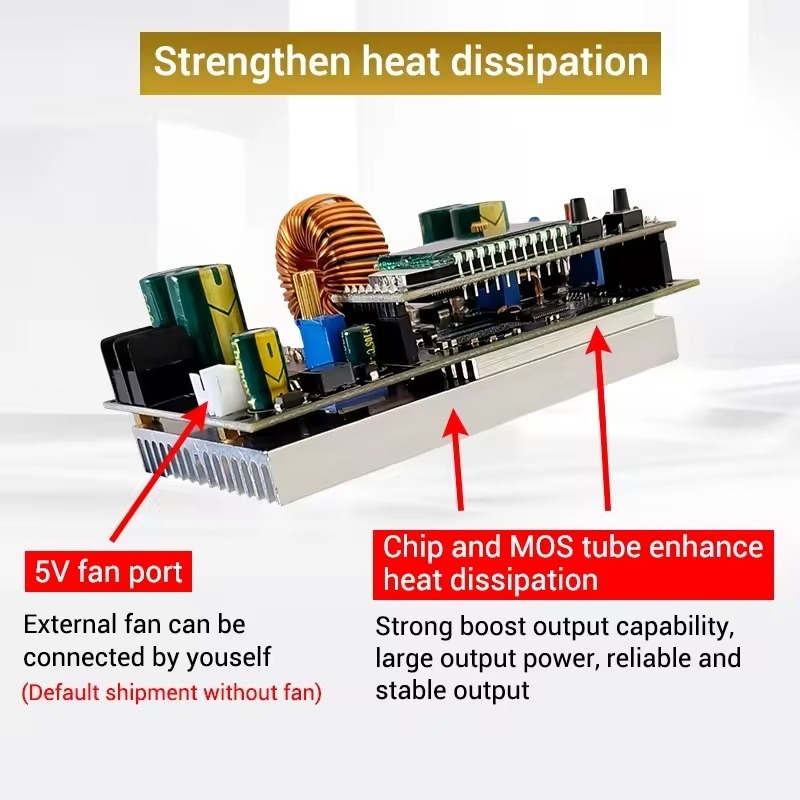

قابلیت اتصال فن: دارد (سوکت برای اتصال فن 5 ولت روی ماژول تعبیه شده است)
سوکت فن: PH2.0

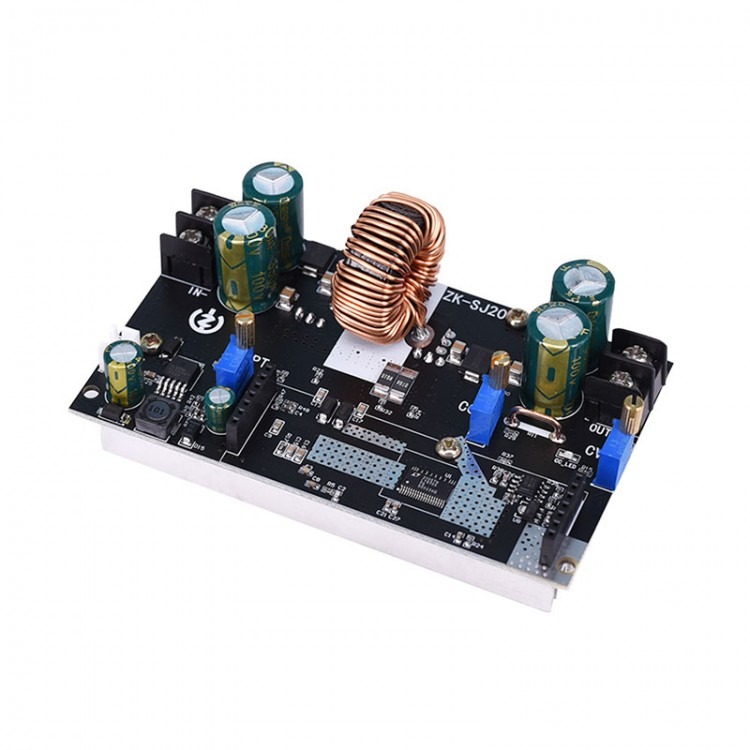

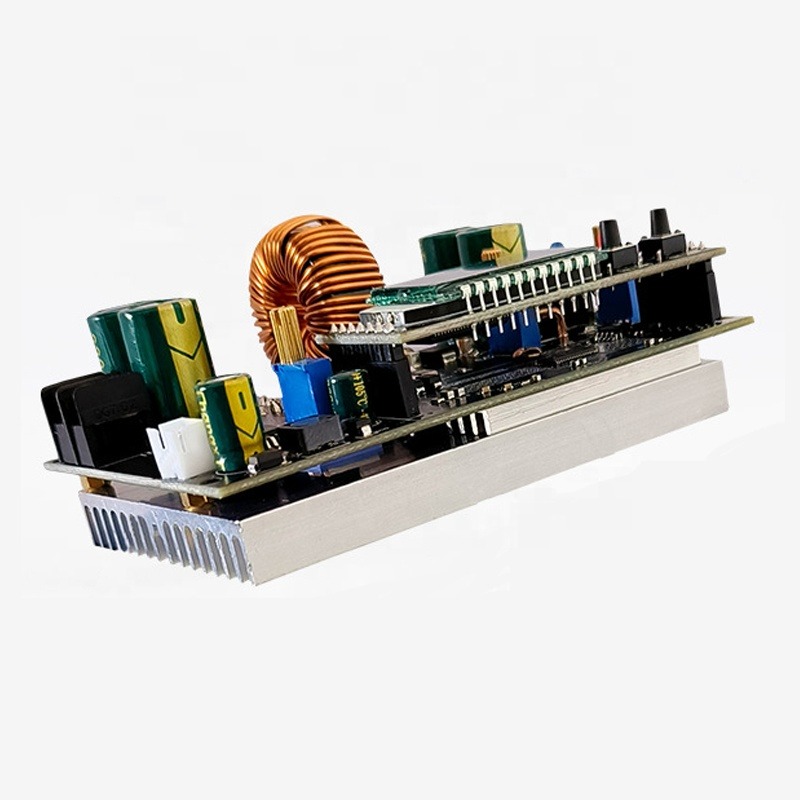

آشنایی و بررسی فیزیکی

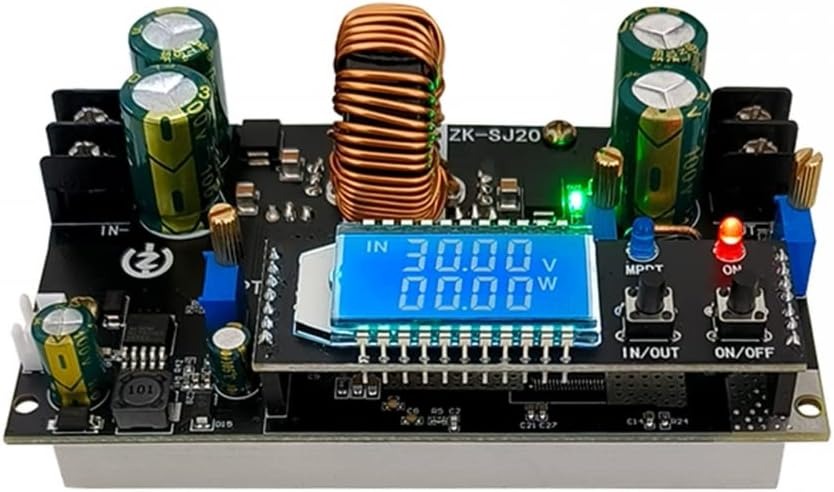

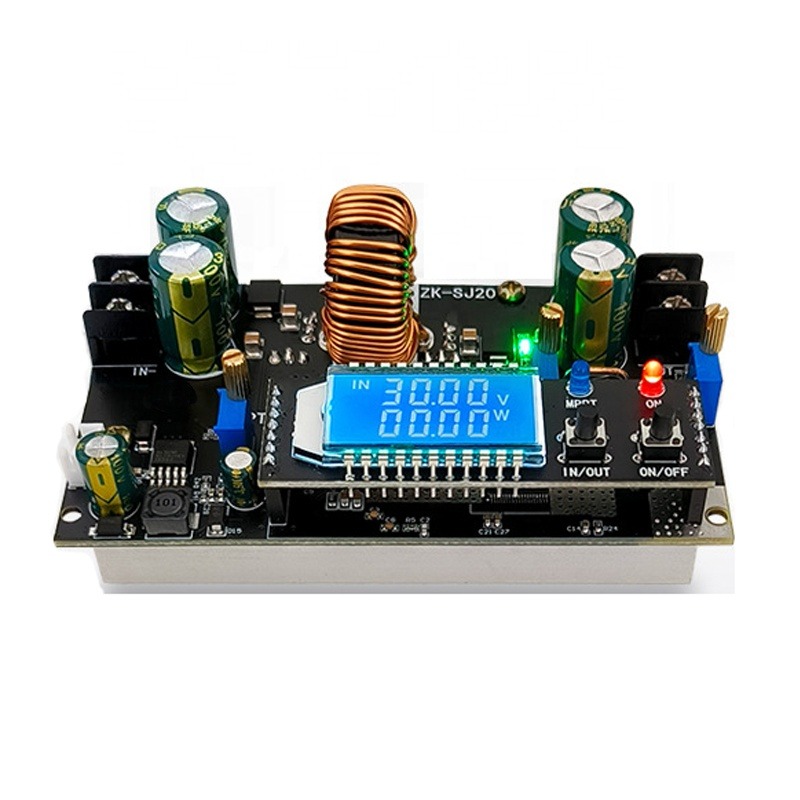

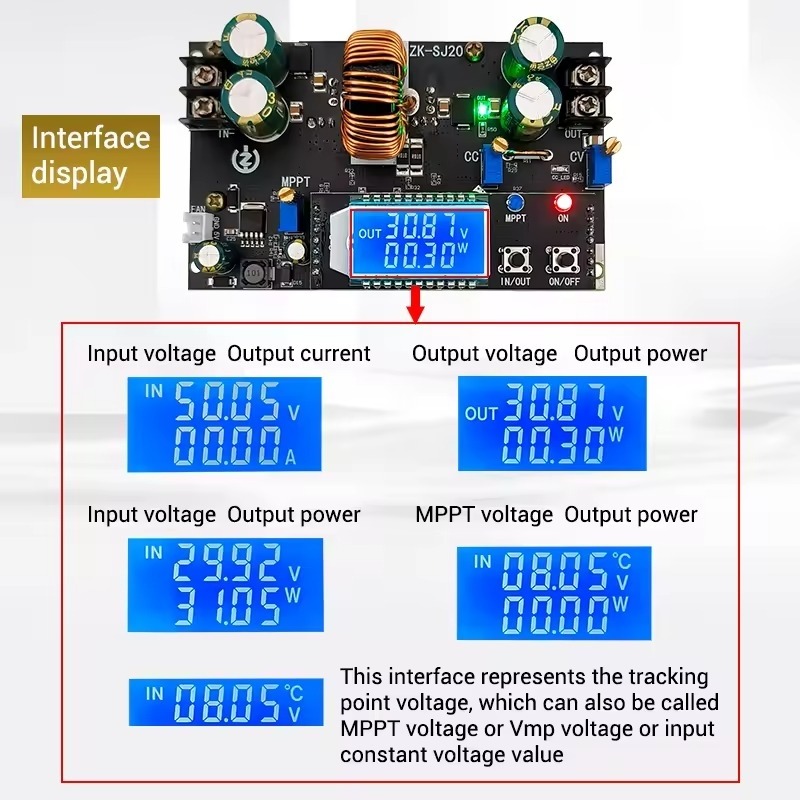

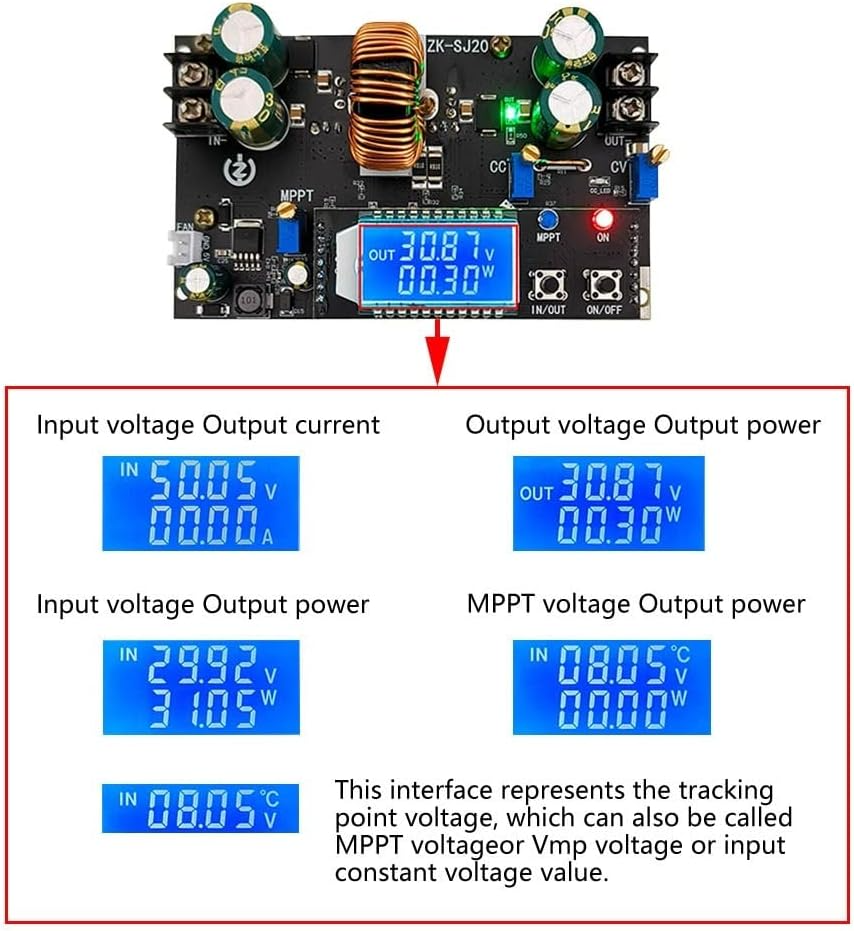

اطلاعات صفحه نمایش:
1. بالا، چپ: Input voltage (ولتاژ ورودی) / Output current (جریان خروجی)
- نمایش بالا سمت چپ مربوط به نمایش «ولتاژ ورودی» (IN ...) و «جریان خروجی» (A). مثلاً در نمونهٔ تصویر عدد 50.05V برای ولتاژ ورودی و 0.00A برای جریان خروجی نمایش داده شده است.
- کاربرد: نشان می‌دهد منبع ورودی چه ولتاژی دارد و چه جریانی از خروجی عبور می‌کند.
1. بالا، راست: Output voltage (ولتاژ خروجی) / Output power (توان خروجی)
- این قسمت ولتاژ خروجی (OUT ...) و توان خروجی (W) را نشان می‌دهد. در نمونهٔ تصویر 30.87V و 0.30W دیده می‌شود.
- کاربرد: نمایش ولتاژ و توان واقعی که به بار یا باتری تحویل داده می‌شود.
1. وسط، چپ: Input voltage (ولتاژ ورودی) / Output power (توان خروجی)
- در این نمایش نمونهٔ دیگری از ولتاژ ورودی و توان خروجی نشان داده شده؛ مثلاً 29.92V و 31.05W.
- کاربرد: وقتی نمایشگر در این حالت است، هم ولتاژ ورودی و هم توان لحظه‌ای خروجی قابل مشاهده‌اند.
1. وسط، راست: MPPT voltage (ولتاژ MPPT) / Output power (توان خروجی)
- این بخش ولتاژی را نمایش می‌دهد که ماژول آن را به‌عنوان «ولتاژ پیگیری نقطه توان حداکثر» (MPPT یا Vmp) تعیین کرده است، و در زیر آن توان خروجی نمایش داده می‌شود. در نمونهٔ تصویر مقدار MPPT نشان‌داده‌شده 08.05V و توان 0.00W است (مثال)
  - معنی: این صفحه نشان‌دهندهٔ ولتاژ نقطهٔ پیگیری است که می‌توان آن را ولتاژ MPPT، Vmp یا مقدار ولتاژ ثابت ورودی نامید. به‌عبارت دیگر این ولتاژ هدفی است که ماژول سعی می‌کند پنل را در آن نقطه نگه دارد تا بیشترین توان قابل استخراج بدست آید.
پایین، چپ: نمایشگر دما/ولتاژ (نمونهٔ عدد 08.05°C یا V)
- یک نمایشگر کوچک که می‌تواند دمای داخلی یا ولتاژ خاصی را نشان دهد (در برخی تصاویر و حالات نمایشگر می‌تواند واحدهای متفاوتی داشته باشد). در متن تصویر نمونهٔ عدد 08.05 آمده که بسته به حالت نمایش ممکن است دما یا ولتاژ MPPT باشد.

توجه: تمامی پارامتر های ذکر شده برای هر دو مورد ورودی و خروجی قابل نمایش است که با شصتی های تعبیه شده روی ماژول میتوانید بین این دو انتخاب کنید.

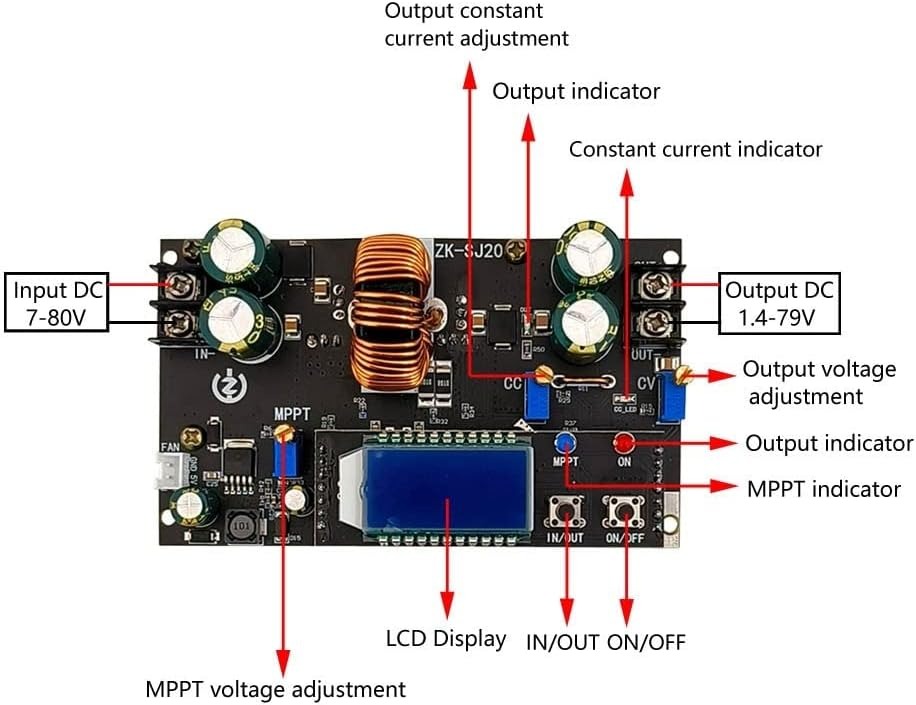

شصتی های موجود روی ماژول:

IN/OUT: انتخاب میکند که پارامتر های روی نمایشگر اطلاعات ورودی را نمایش دهند یا خروجی.
ON/OFF: وظیفه قطع و وصل کردن خروجی منبع تغذیه را بر عهده دارد.

ال ای دی های نشانگر روی ماژول:
1. ON (قرمز): در صورتی که خروجی منبع تغذیه فعال باشد این ال ای دی روشن است.
2. MPPT (آبی): نشانگر MPPT
3. CC_LED: نشانگر جریان ثابت
4. OUT: نشانگر خروجی
مولتی ترن های روی ماژول:
1. CV: تنظیم ولتاژ خروجی
2. CC: تنظیم جریان خروجی
3. MPPT: تنظیم ولتاژ MPPT

توجه داشته باشید که پیچ های تنظیم مولتی ترن ها به صورت بلند ساخته شده است تا با دست براحتی آنرا تنظیم نمایید و نیازی به پیچ گوشتی نداشته باشید.

آموزش راه اندازی به عنوان شارژ خورشیدی و کنترلرهای MPPT

برای بهره‌برداری ایمن و بهینه از ماژول‌های شارژ خورشیدی و کنترلرهای MPPT، رعایت چند نکتهٔ پایه‌ای و فنی ضروری است. در ادامه مهم‌ترین هشدارها و روش‌های عملی برای کارکرد صحیح و طولانی‌مدت دستگاه را به‌صورت ساده و کاربردی توضیح داده‌ایم.

اتصال صحیح قطب‌های ورودی (کلمات کلیدی: ورودی DC، اتصال صحیح، جلوگیری از سوختن)
همیشه قبل از روشن کردن دستگاه مطمئن شوید که سیم‌های مثبت (+) و منفی (−) منبع تغذیه یا پنل خورشیدی به‌درستی به ورودی ماژول متصل شده‌اند. اتصال معکوس قطب‌ها می‌تواند منجر به آسیب شدید یا سوختن مدارهای داخلی شود. حتی اگر دستگاه حفاظت جزئی داشته باشد، از ریسک جلوگیری کنید و اتصال را دو بار بررسی نمایید.
اتصال صحیح به باتری در خروجی (کلمات کلیدی: اتصال باتری، ایمنی شارژ، جلوگیری از اتصال معکوس)
هنگام وصل‌کردن باتری به خروجی ماژول، دقت کنید که قطب مثبت باتری به خروجی مثبت و قطب منفی باتری به خروجی منفی متصل شود. اتصال معکوس در خروجی می‌تواند به ماژول و باتری آسیب بزند و موجب ایجاد جرقه یا سوختگی شود. همیشه پیش از اتصال، جهت‌گذاری کابل‌ها و ترمینال‌ها را کنترل کنید.
محدودیت جریان خروجی و اهمیت اختلاف ولتاژ (کلمات کلیدی: جریان 20 آمپر، توان 300 وات، بازده تبدیل، خنک‌کنندگی)
حداکثر جریان خروجی این نوع ماژول‌ها معمولاً تا 20A است، اما این مقدار مشروط به این است که اختلاف بین ولتاژ ورودی و خروجی کم باشد و توان خروجی از 300 وات فراتر نرود. نکات مهم:

توان خروجی به‌صورت Vout × Iout محاسبه می‌شود؛ اگر مجموع توان از 300W بیشتر شود، مدار حفاظت فعال شده و خروجی قطع می‌گردد.
هرچه اختلاف ولتاژ ورودی و خروجی بیشتر باشد، راندمان تبدیل کاهش و تولید گرما افزایش می‌یابد؛ این امر باعث داغ شدن مدار و کاهش عمر قطعات می‌شود.
در صورت داغ شدن بیش از حد، یکی از راه‌های پیشنهادی کاهش توان یا جریان مصرفی است. گزینهٔ دیگر نصب یک فن 5 ولتی (در صورتی که پورت فن پیش‌بینی شده و جریان فن کمتر از 300mA باشد) برای کمک به دفع حرارت و پایداری دستگاه است.

روش تنظیم ولتاژ MPPT
برای بهینه‌سازی شارژ از پنل خورشیدی، ولتاژ MPPT باید به‌درستی تنظیم شود:

ابتدا ولتاژ مدار باز پنل (Voc) را در شرایط نور مناسب اندازه‌گیری کنید.
روال معمول: ولتاژ MPPT ≈ 0.75 × Voc (یا 75% ولتاژ مدار باز). این مقدار یک تخمین مناسب برای تقریب زدن به ولتاژ نقطهٔ توان حداکثر است.
روش دقیق‌تر: مقدار Vmp را از برچسب یا دیتاشیت پنل جویا شوید؛ این همان ولتاژی است که تولیدکننده به‌عنوان ولتاژ در نقطهٔ توان حداکثر اعلام کرده است. نمایشگر ماژول می‌تواند ولتاژ تنظیم‌شده را نشان دهد که تنظیم و کنترل آن را ساده می‌کند.

تنظیم محدودیت جریان خروجی (CC) برای شارژ ایمن باتری : مقدار محدودکنندهٔ جریان خروجی (حالت CC) معمولاً برابر با جریان مجاز شارژ باتری قابل شارژ است. روش تنظیم جریان به این صورت است: دو سر خروجی را با یک سیم به‌صورت اتصال کوتاه‌ دهید، در این حالت مقدار جریان نمایش‌داده‌شده روی نمایشگر را مشاهده خواهید کرد و سپس پتانسیومتر CC را تنظیم کنید. مقداری که روی نمایشگر دیده می‌شود همان مقدار محدودکنندهٔ جریان (حداکثر جریان خروجی) خواهد بود.یا به عبارتی دیگر (با پیچ CC (پتانسیومتر محدودکننده جریان) مقدار نمایش‌داده‌شده را افزایش یا کاهش دهید تا به مقدار مورد نظر برسید. این مقدار باید مطابق با جریان شارژ مجاز باتری انتخاب‌شده باشد.)

ویژگی ها

ساختار مقاوم و مواد باکیفیت: استفاده از قطعات مستحکم برای دوام بالا و طول عمر طولانی.
پتانسیومتر بدون نیاز به پیچ‌گوشتی: تنظیم آسان ولتاژ و جریان به‌صورت دستی و سریع.
چیپ تقویت‌شده با دفع حرارت بهتر: طراحی بهینه چیپ باعث افزایش پایداری، قابلیت کار در توان‌های بالا و بهبود انتقال حرارت می‌شود.
نمایشگر ولتاژ MPPT به‌صورت لحظه‌ای: مشاهده سریع و دقیق ولتاژ تنظیم‌شده MPPT برای تنظیم بهینه پنل خورشیدی.
کاربرد گسترده: شارژ خورشیدی، شارژ باتری لیتیومی، درایو جریان ثابت LED، منبع تغذیه تنظیم‌شده و کاربردهای آزمایشگاهی.
جلوگیری از بازگشت جریان (Backflow prevention): هنگام عدم تابش کافی ممکن است جریان برگشتی 0.5–40mA وجود داشته باشد؛ توصیه می‌شود برای حفظ ایمنی از یک دیود محافظ استفاده کنید.
حالت جریان ثابت (Current limiting): دارد
حفاظت اضافه‌قدرت: 300W — در صورت عبور توان بیش از 300 وات، خروجی قطع شده و نمایش 0PP فعال می‌شود.

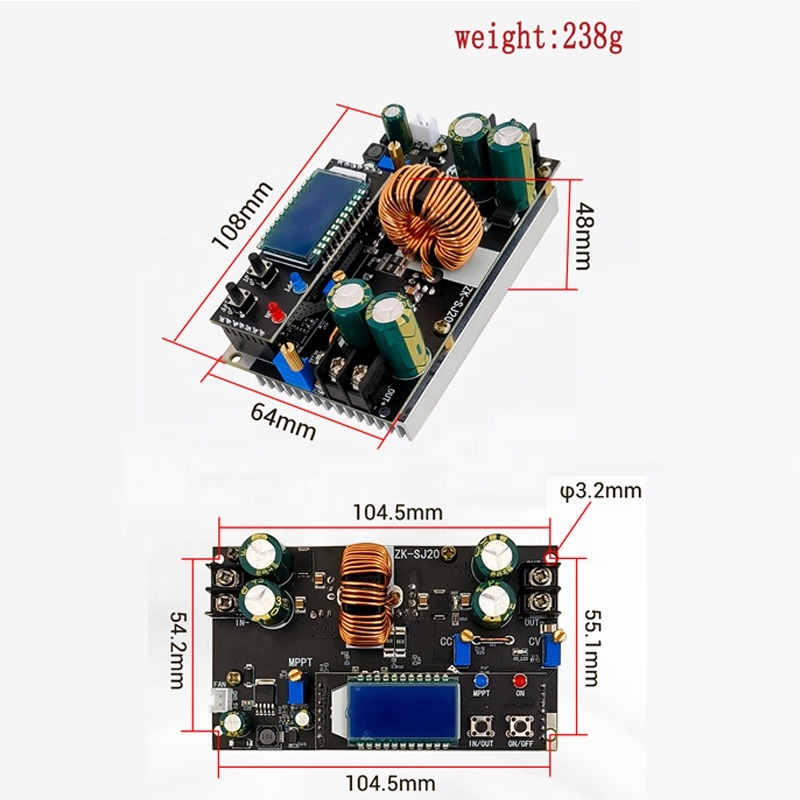

ابعاد: 108 × 64 × 48 میلی‌متر

کاربردها

منبع تغذیه آزمایشگاهی
- این محصول میتواند جایگزین مناسب و بهینه تر بجای منبع تغذیه های آزمایشگاهی باشد.
توسعه و آزمایش قطعات الکترونیکی
- تغذیه بردهای نمونه‌سازی، ماژول‌ها و مدارهای الکترونیکی در فاز توسعه و تست.
- فراهم‌کردن ولتاژ و جریان دقیق برای آزمایش رفتار مدارها در شرایط مختلف.
شارژ و آزمون پک‌های باتری (با محدودیت جریان)
- تست و شارژ باتری‌های لیتیومی یا NiMH در تست‌های چرخه‌ای (با کنترل جریان و ولتاژ مناسب).
- ارزیابی رفتار باتری تحت بارهای مختلف و اندازه‌گیری بازده و دما.
استفاده در کارگاه‌های تعمیرات و سرویس‌دهی
- تأمین منبع قابل اعتماد و قابل تنظیم برای تعمیر موبایل، لپ‌تاپ، ماژول‌های شارژ و سایر بردهای الکترونیکی.
- کار با جریان/ولتاژ مشخص برای عیب‌یابی و تشخیص قطعات معیوب.
تغذیه دستگاه‌های آزمایشگاهی و آموزشی
- استفاده در دانشگاه‌ها، آزمایشگاه‌های آموزشی و کلاس‌های الکترونیک برای پروژه‌های دانشجویی و تمرین‌های عملی.
تحقیق و توسعه در حوزه‌های الکترونیک قدرت و سیستم‌های خورشیدی کوچک
- شبیه‌سازی شرایط ورودی/خروجی و تست مبدل‌ها، MPPTها و سیستم‌های مدیریت انرژی.
کار با بردهای میکروکنترلر و پروژه‌های DIY پیشرفته
- تأمین ولتاژ پایدار برای بردهای آردوینو، ESP، رزبری‌پای (با توجه به نیاز مصرفی) و ماژول‌های جانبی در پروژه‌های پیچیده.
سیستم‌های تغذیه مستقل از برق شهری (Off-grid)
راه‌اندازی LED با جریان ثابت
شارژ باتری‌های لیتیومی

Features:

1.Use high-quality materials, durable；

2.All adopt screwdriver free potentiometers, which can be adjusted manually；

3.The chip enhances heat dissipation, reliability, stability and high power；

4.MPPT regulation voltage real-time display, clear at a glance；

5.Wide range of use, solar charging, lithium battery charging, LED Constant current drive, regulated power supply；

Parameters:

Input voltage range: DC7-80V

Output voltage range: DC1.4-79V

Voltage display range: 1.40-80.00V (accuracy+0.1V or so)

Output current regulation range: 0-20A

Current display range: 0.00A-20.00A (accuracy+0.03A or so)

Adjustment knob: MPPT voltage regulation, output voltage regulation, output

Current limiting regulation

MPPT function: Yes

Backflow prevention: the battery will not burn when it is poured back. When the sun is insufficient and there is no charging current, there will be 0.5-40mA backflow current. It is recommended to connect the diode when charging.

Constant current (current limiting): Yes

Over power protection: 300W, over power will turn off the output, and 0PP will be displayed

Size: 108x64x48mm

Charging steps of solar cell:

1.Measure the no-load voltage of the solar panel (with sufficient sunlight), calculate the MPPT voltage=0.75 * no-load voltage, or directly check the Vmp parameter value of the manufacturer's panel. Note that the positive and negative electrodes shall not be connected reversely.

2.The solar panel is connected to the module to supply power, switch to the MPPT voltage display interface, adjust the MPPT potentiometer, and adjust the value to Vmp voltage.

3.Rotate the CV potentiometer to adjust the output voltage (the size is the floating charge of the charged pool

Press).

4.Short circuit both ends of the positive and negative output poles, rotate the CC potentiometer, and adjust the limiting current (the size is the allowable charging current of the charged cell). If the power of the solar panel is too small, the MPPT light will be on when the circuit is short circuited. In order to maintain the input constant voltage, the output current will be limited. The current can only be adjusted downward. The current value seen when the MPPT light is off is meaningful. It is recommended to adjust the current when sunlight is sufficient or constant voltage source is used as input.

5.Connect the battery for charging (note that the positive and negative electrodes should not be reversed). The MPPT potentiometer can be properly adjusted so that the module is always at the maximum power point output. It is recommended to connect the diode to completely prevent reverse flow.

Notes and reminders:

1.The input positive and negative poles cannot be reversed, or they will be burned;

2.When the output terminal is connected to the battery, the positive and negative electrodes shall not be connected reversely, or they will be burned.

3.The maximum output current of 20A is only limited to when the difference between input voltage and output voltage is small, and the output power does not exceed 300W. The greater the difference between input and output voltage, the lower the conversion efficiency and the more serious the heating. If the heating is too serious, please reduce the power for use, or add a 5V fan (with reserved interface and fan current less than 300mA) to assist in heat dissipation.

4.The MPPT voltage is generally set to 0.75 times the open circuit voltage of the solar panel. You can also refer to the nameplate or consult the solar panel manufacturer's Vmp voltage value, which is the MPPT voltage we want to set. The display screen can display the set voltage, which is easy to adjust.

5.The output current limiting (CC) value is generally the allowable charging current of the rechargeable battery. The current setting method is: short circuit the output terminal directly with a wire, look at the current display value and adjust the CC potentiometer. The displayed value is the current limiting value (maximum output current value).
