این ماژول در واقع یک سوئیچ دو منبع برای تغذیه دستگاه های الکترونیکی است و نحوه عملکرد آن به این صورت است که تا زمانی که منبع اول دارای ولتاژ مناسب باشد منبع دوم خاموش خواهد بود و به محض اینکه منبع اول دچار قطعی یا کمبود ولتاژ شد، منبع دوم جایگزین میشود. از این خاصیت میتوانید برای ساخت UPS و همچنین دستگاه با باتری یدکی استفاده کنید. باتری یئدکی به این منظور است که باتری دوم به مدار متصل شود و هنگامی که باتری اول تخلیه شد، بدون قطع شدن جریان باتری دوم جایگزین شود. همچنین برای مشخص شدن منبع مورد استفاده ال ای دی نشانگر روی ماژول تعبیه شده است.
- ولتاژ ورودی: 12 ولت (از 6 تا 15 ولت نیز امکان پذیر است)
- ولتاژ خروجی: ولتاژ ورودی
- حداکثر جریان: 8 آمپر
- توان: 100 وات
- نشانگر ال ای دی:
- هنگام متصل بودن به منبع اول: سبز
- هنگام متصل بودن به منبع دوم: قرمز
- افت ولتاژ خروجی: کمتر از 20 میلی ولت
- ابعاد: 41*43 میلیمتر
- وزن:
Description:
It is used for two-way 12V power supply intelligent switching near ideal diode function. This enables efficient "combining" operation of multiple power supplies designed to extend battery life and reduce self-heating. When turned on, the voltage drop across the MOSFET is typically 20mV. For applications that use a wall adapter or battery, the second way is automatically turned off when the first access voltage is greater than the set point. (It can be used as a two-way battery to supply power to the load for intelligent switching. For example, the first battery is preferentially powered. When the first battery is dead, it automatically switches to the second circuit.)
Parameters:
Working Voltage: 6V-15V (default 12V power supply)
Maximum Current: 8A

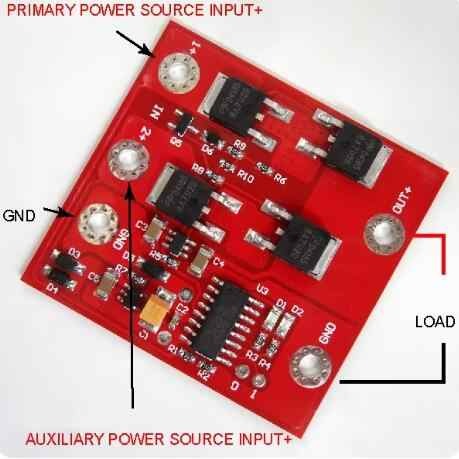

Wiring Method: bonding pad
Size: 41mm x 43mm
Status Indicator: red, green
