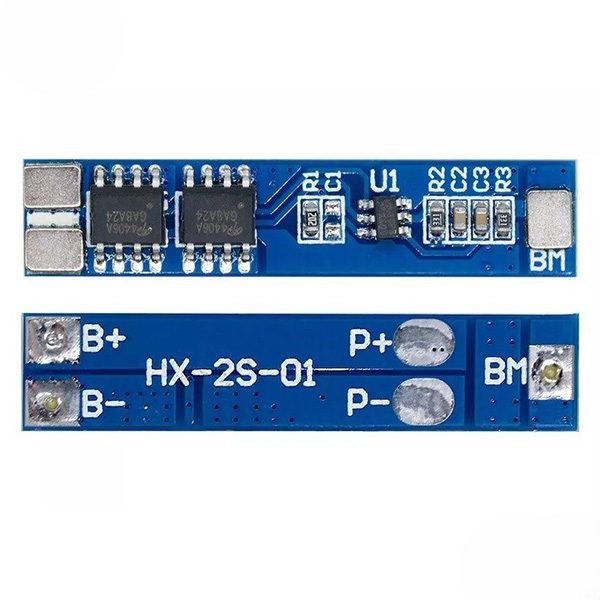

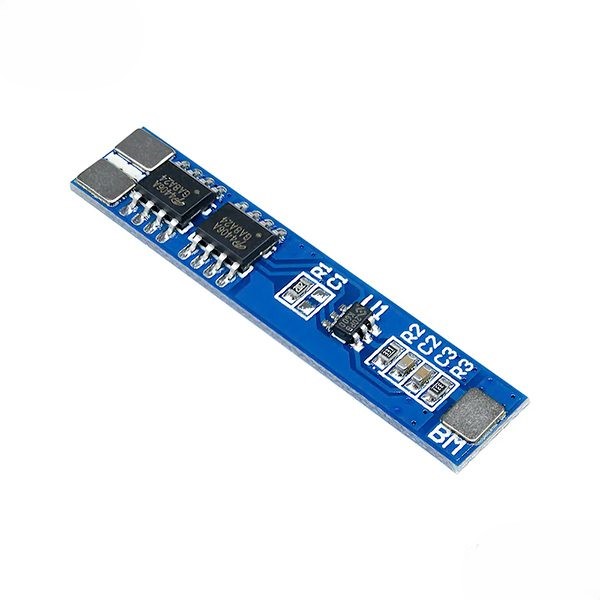

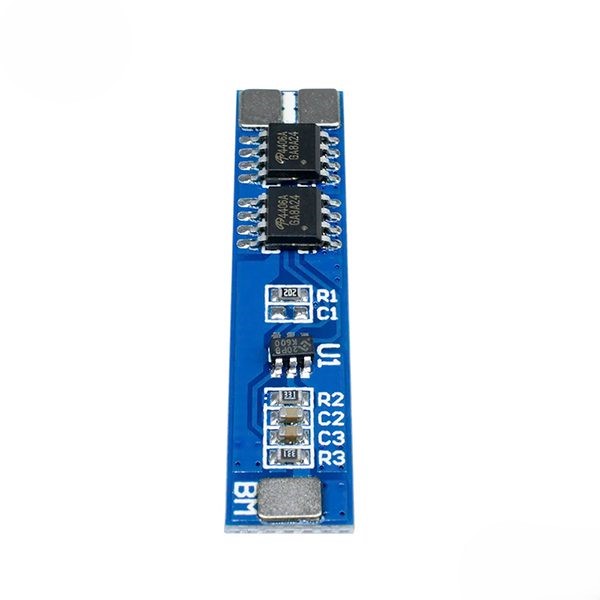

ماژول محافظ شارژ باتری 18650 لیتیومی 2 سل 5 آمپر

مشخصات

• ولتاژ ورودی: 8.4 ولت
• تعداد سل: 2
• جریان دائمی: 5 آمپر
• حداکثر جریان لحظه ای: 7 آمپر
• ولتاژ فولشارژ هر سل: 4.2 ولت
• مقاومت داخلی: کمتر از 45 میلی اهم
• ابعاد : 38*8*2.5 میلی متر
• وزن:15 گرم

ویژگی ها

• 1. دارای محافظت های گوناگون برای جلوگیری از آسیب به باتری ها و شارژر؛ این یعنی با خیال راحت میتوانید باتری های خود را شارژ کنید و همه چیز را به این ماژول بسپارید.
  • شارژ بیش از حد: باتری های لیتیومی به شارژ بیشت از حد حساس هستند و میبایست هنگام پر شدن کامل از شارژ جدا شوند و این ماژو به خوبی این کار را انجام میدهد.
  • تخلیه شارژ بیش از حد: وقتی باتری بیش از حد تخلیه شود دیگر قابل شارژ نیست ولی این ماژول با تشخیص و قطع ولتاژ از باتری ها محافظت میکند.
  • اضافه جریان: باعث آسیب جدی به باتری ها، شارژر و ماژول محافظ شارژ میشود و همچنین یکی از اصلی ترین علل آتش سوزی در برد های الکترونیکی به شمار میرود و این ماژول خیال شما را از این قضیه راحت میسازد و محافظت کامل را در برابر اضافه جریان انجام میدهد.
  • اتصال کوتاه: باعث شوک به باتری و آسیب به شارژر شما میشود ولی با ماژول دیگر جای نگرانی وجود ندارد.
• 2. ابعاد جمع‌وجور: مناسب برای ادغام در دستگاه‌های قابل‌حمل و فضاهای محدود.
• 3. جریان خروجی/شارژ تا 5 آمپر: مناسب برای کاربردهایی با جریان متوسط تا نسبتاً بالا.
• 4. افزایش عمر باتری: با مدیریت صحیح شارژ و تخلیه، عمر مفید پک باتری افزایش می‌یابد.

نحوه اتصالات

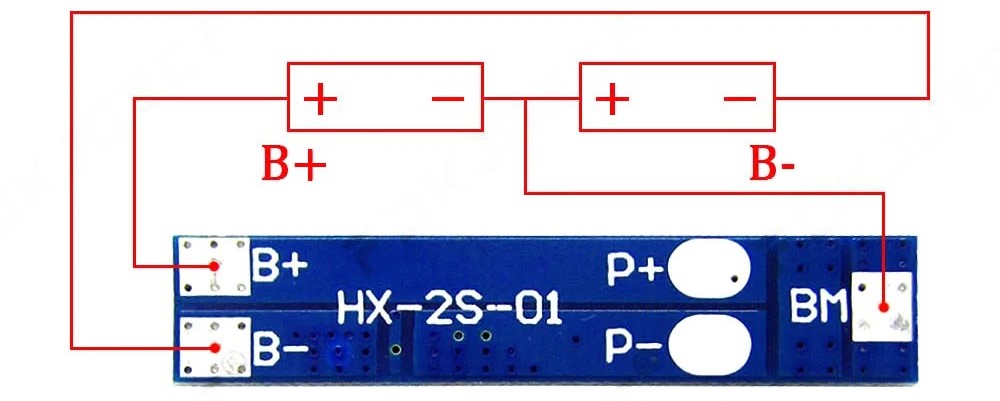

سیم کشی ها و نحوه اتصال باتری ها در شکل زیر قابل مشاهده است؛ دقت داشته باشید که قطب ها را جابجا متصل نکنید.

سیم های مثبت و منفی منبع تغذیه نیز همانطور که پیداست به ترتیب به پد های P+ و P- وصل میشوند.

کاربرد ها

سیستم‌های روشنایی همراه (لامپ‌ها و چراغ‌های اضطراری)

استفاده در چراغ‌های اضطراری، فانوس‌ها و نورپردازی‌های قابل‌حمل که نیازمند حفاظت باتری و شارژ پیوسته هستند.

اسپیکر های قابل‌حمل و گجت‌ها

تأمین منبع تغذیه برای اسپیکر ها، رادیوهای دستی، دوربین‌های کوچک و سایر دستگاه‌های همراه که از دو سل باتری 18650 استفاده می‌کنند.

رباتیک و پروژه‌های آموزشی

به‌کارگیری در پروژه‌های رباتیک دانشجویی یا آموزشی برای محافظت از پک باتری و افزایش ایمنی و طول عمر باتری‌ها.

سیستم‌های خورشیدی کوچک و ذخیره انرژی محلی

استفاده در پنل‌های خورشیدی کوچکِ خانگی یا گلخانه‌ای به‌عنوان ماژول حفاظت باتری در پک‌های 2 سل برای ذخیره انرژی.

دریل شارژی و ابزارهای برقی سبک

تأمین و محافظت منبع تغذیه در ابزارهای سبک که از پک 2 سل استفاده می‌کنند (با رعایت جریان و توان دستگاه).

جایگزین ماژول‌های محافظ ضعیف در مدارهای موجود

ارتقا و بهبود ایمنی پک‌های باتری قدیمی با نصب این ماژول به‌عنوان لایه حفاظتی اضافی.

2S 5A 8.4V 18650 Lithium Battery Charger Board Protection Module have main IC using original “precision” imported components. With overcharge, over discharge, over current, short circuit protection function, for a variety of different shapes of 3.7V capacity lithium batteries. Using the Japanese precision protection IC, VISHAY, AOS, IR and other high-quality MOSFET, an FR-4 low-temperature coefficient of the plate, well-designed, comprehensive test. Compact size, suitable for many requirements of high integration, low-cost occasions, can meet the performance requirements of many aspects, to ensure the absolute safety of the battery group.

• Input Voltage: 8.4 –  9V.
• Overcharge Detection Voltage: 4.25-4.35V±0.05V.
• Over-Discharge Detection Voltage: 2.3-3.0V±0.05V.
• Maximum Working Current: 5A.
• Transient Current: 7A.
• Operating Temperature: -40-50℃.
• Internal Resistance: Less than 45m Ω

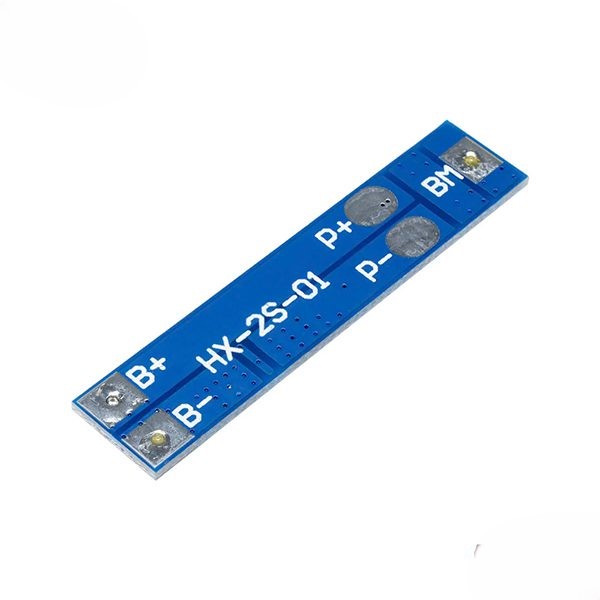

• B+ B-: The interface of battery core
• P+ P-: The connector of battery board
• Protections:
  • Short circuit protection
  • Overcharge protection
  • Over-discharge protection
  • Over-current protection
